| Model Number: | Gr1 |

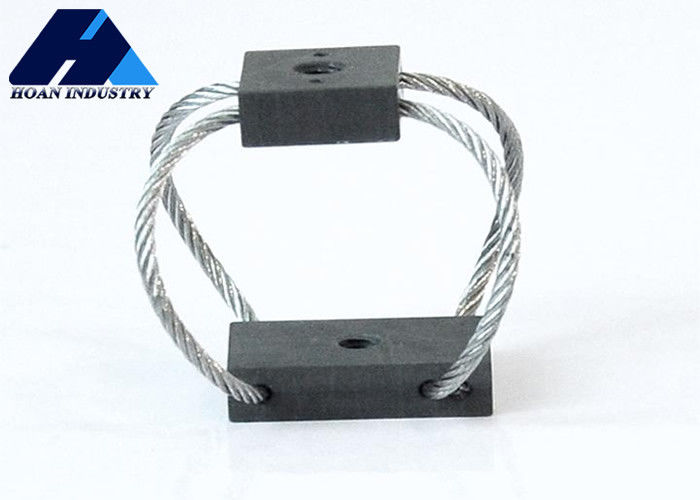

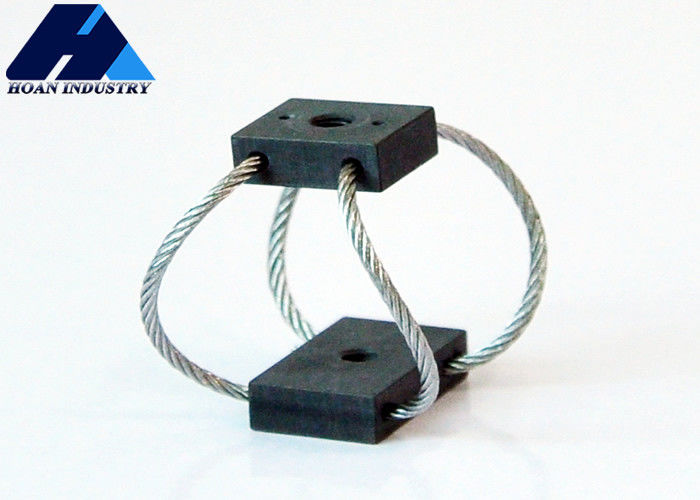

عازل الاهتزاز المجهز مسبقاً (نوع فراشة GR) هو جهاز عازل اهتزاز فعال مصمم خصيصاً للحد من انتقال الاهتزاز الناجم عن مختلف المعدات الميكانيكية.هذا النوع من العازل سمي على شكل فراشة فريدة منه، مصممة لتوفير أداء مُثالي لاستيعاب الاهتزازات.
خيارات التثبيت:
رسم الأبعاد:
معدل الحجم:
| نموذج المنتج | الطول | الوزن | وزن الوحدة | خيارات التثبيت | من خلال الحفرة | الخيط | "سينك" |
| GR1-3.3D-A | 17 | 19 | 0.05 | (أ) ، (ب) ، (ج) ، (د) ، (إ) ، (س) | ¥3.3 | M3 × 0.5 | 90 |
| GR1-2.4D-A | 19 | 20 | 0.05 | ||||
| GR1-1.8D-A | 23 | 23 | 0.05 | ||||
| GR1-1.3D-A | 26 | 26 | 0.05 |
الحمل الرأسي
45 درجة حمولة اتجاهية:
الحمل الجانبي:
| عدد المنحنى |
النموذج |
الحمولة الساكنة القصوى ((N) | الحد الأقصى للتشوه ((ملم) |
الاهتزاز صلابة ((KN/m) |
صلابة الاصطدام ((KN/m) |
| 1 | GR1-3.3D-A | 1.6 | 8.6 | 2.1 | 0.8 |
| 2 | GR1-2.4D-A | 1.1 | 10.9 | 1.5 | 0.4 |
| 3 | GR1-1.8D-A | 0.8 | 14.7 | 0.9 | 0.3 |
| 4 | GR1-1.3D-A | 0.5 | 18.3 | 0.5 | 0.1 |
السمة:
1التصميم المبتكر: يعزز التصميم على شكل فراشة قوة التركيبية للمعزول مع الحفاظ على المرونة الكافية للتكيف مع ترددات الاهتزازات المتباينة وامتداداتها.
2عزل الاهتزاز الفعال: يمكنه عزل وامتصاص الاهتزازات من المعدات الميكانيكية بشكل فعال ، مما يقلل من الأثر والضوضاء على هياكل المبنى أو المعدات المحيطة بها.
3• المتانة والموثوقية: يضمن استخدام المواد عالية الجودة وتكنولوجيا التصنيع المتقدمة مدى المتانة والاستقرار على المدى الطويل في بيئات مختلفة.
4سهولة التثبيت والصيانة: يجعل التصميم الوحدي عملية التثبيت سريعة وسهلة ، في حين أن أعمال الصيانة سهلة نسبيًا ، مما يساعد على خفض تكاليف التشغيل.
التطبيق:
1التصوير الفوتوغرافي والفيديو
2المسح الجوي والرسوم البيانية
3الاتصالات الجوية
