| رقم الموديل: | GR3 |
| موك: | 10 |
| شروط الدفع: | L/C، D/A، D/P، T/T، Western Union، MoneyGram |
ملخص:

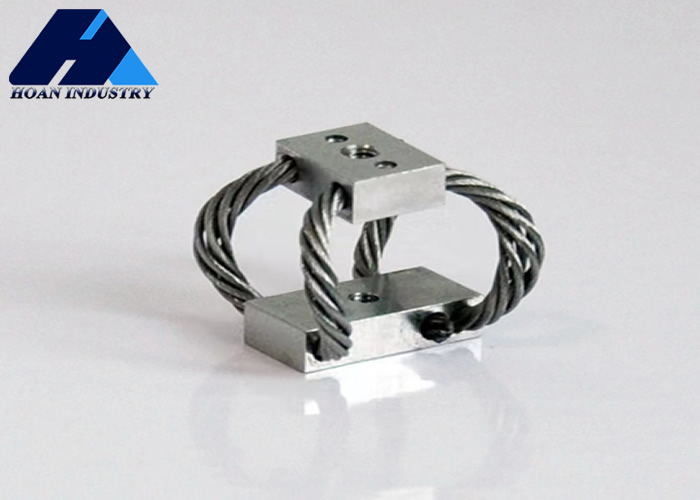

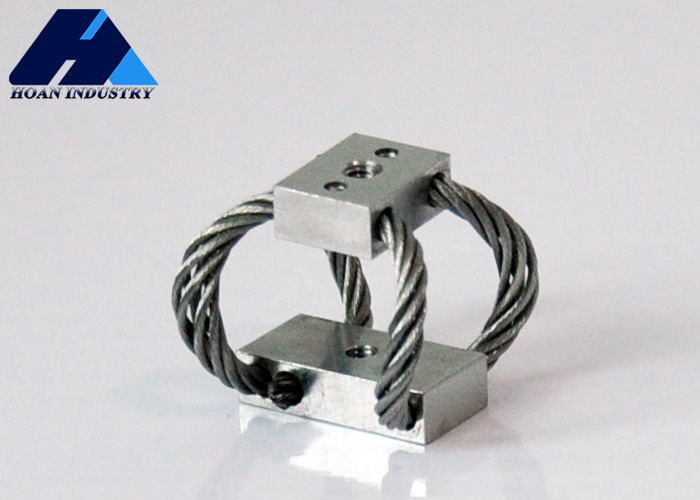

عازل الاهتزاز المجهز مسبقاً (نوع فراشة GR) هو جهاز عازل اهتزاز فعال مصمم خصيصاً للحد من انتقال الاهتزاز الناجم عن مختلف المعدات الميكانيكية.هذا النوع من العازل سمي على شكل فراشة فريدة منه، مصممة لتوفير أداء مُثالي لاستيعاب الاهتزازات.
أبعاد المنتج
خيارات التثبيت
معدل الحجم:
| نموذج المنتج | الطول | الوزن | وزن الوحدة | خيارات التثبيت | من خلال الحفرة | الخيط | "سينك" |
| GR1-3.3D-A | 19 | 22 | 0.09 | (أ) ، (ب) ، (ج) ، (د) ، (إ) ، (س) | ¥3.3 | M3 × 0.5 | 90 |
| GR1-2.4D-A | 23 | 24 | 0.10 | ||||
| GR1-1.8D-A | 27 | 27 | 0.11 | ||||
| GR1-1.3D-A | 33 | 30 | 0.12 |
الحمل الرأسي
| رقم المنحنى | النموذج | الحد الأقصى للحمل الساكن ((N) | الحد الأقصى للتشوه(ملم) |
صلابة الاهتزاز KN/m) |
صلابة الاصطدام ((KN/m) |
| 1 | GR3-30D-A | 30 | 7.1 | 24 | 12 |
| 2 | GR3-22D-A | 22 | 10.4 | 12 | 6.1 |
| 3 | GR3-18D-A | 18 | 14.2 | 8.4 | 3.5 |
| 4 | GR3-11D-A | 11 | 19.3 | 5.8 | 1.9 |
45 درجة حمولة اتجاهية:
|
رقم المنحنى |
النموذج | الحد الأقصى للحمل الثابت(ن) | الحد الأقصى للتشوه(ملم) | صلابة الاهتزاز(KN/m) | صلابة الاصطدام(KN/m) |
| 1 | GR3-30D-A | 12 | 9.4 | 14 | 5.3 |
| 2 | GR3-22D-A | 10 | 13.2 | 8.8 | 3.2 |
| 3 | GR3-18D-A | 6.7 | 17.3 | 5.8 | 1.8 |
| 4 | GR3-11D-A | 4.4 | 22.9 | 3.5 | 0.9 |
الحمل الجانبي:
| رقم المنحنى | النموذج | الحد الأقصى للحمل الثابت(ن) | الحد الأقصى للتشوه(ملم) | صلابة الاهتزاز(KN/m) | صلابة الاصطدام(KN/m) |
| 1 | GR3-30D-A | 12 | 8.4 | 6.1 | 6.1 |
| 2 | GR3-22D-A | 8.5 | 11.9 | 3.5 | 3.5 |
| 3 | GR3-18D-A | 6.2 | 15.5 | 1.8 | 1.8 |
| 4 | GR3-11D-A | 4.4 | 20.6 | 1.1 | 1.1 |
السمة:
1التصميم المبتكر: يعزز التصميم على شكل فراشة قوة التركيبية للمعزول مع الحفاظ على المرونة الكافية للتكيف مع ترددات الاهتزازات المتباينة وامتداداتها.
2عزل الاهتزاز الفعال: يمكنه عزل وامتصاص الاهتزازات من المعدات الميكانيكية بشكل فعال ، مما يقلل من الأثر والضوضاء على هياكل المبنى أو المعدات المحيطة بها.
3• المتانة والموثوقية: يضمن استخدام المواد عالية الجودة وتكنولوجيا التصنيع المتقدمة مدى المتانة والاستقرار على المدى الطويل في بيئات مختلفة.
4سهولة التثبيت والصيانة: يجعل التصميم الوحدي عملية التثبيت سريعة وسهلة ، في حين أن أعمال الصيانة سهلة نسبيًا ، مما يساعد على خفض تكاليف التشغيل.
التطبيق:
1التصوير الفوتوغرافي والفيديو
2المسح الجوي والرسوم البيانية
3الاتصالات الجوية
