| Model Number: | gr5 |
| موك: | 10 |
| شروط الدفع: | L/C، D/A، D/P، T/T، Western Union، MoneyGram |
ملخص:

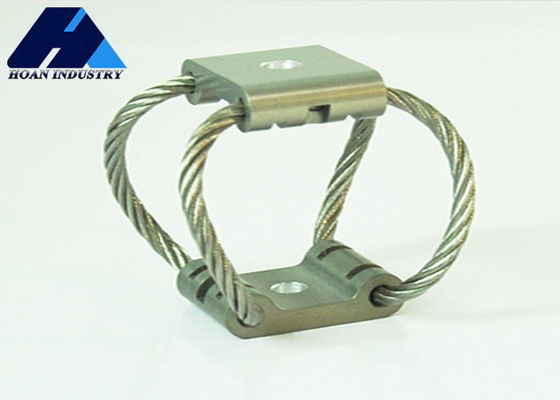

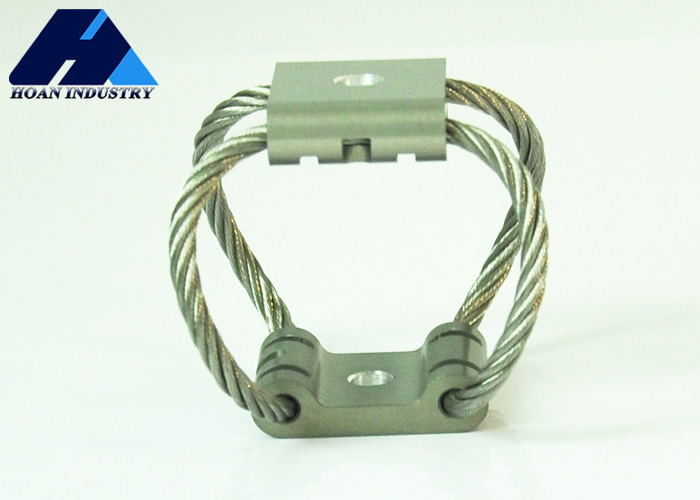

عازل الاهتزاز المجهز مسبقاً (نوع فراشة GR) هو جهاز عازل اهتزاز فعال مصمم خصيصاً للحد من انتقال الاهتزاز الناجم عن مختلف المعدات الميكانيكية.هذا النوع من العازل سمي على شكل فراشة فريدة منه، مصممة لتوفير أداء مُثالي لاستيعاب الاهتزازات.
خيارات التثبيت
معدل الحجم:
| نموذج المنتج | الطول | الوزن | وزن الوحدة | خيارات التثبيت | من خلال الحفرة | الخيط | "سينك" |
| GR5-80D-A | 41 | 48 | 0.72 | (أ) ، (ب) ، (ج) ، (د) ، (إ) ، (س) | 7 | M6 × 1.0 | 90 |
| GR5-38D-A | 53 | 54 | 0.77 | ||||
| GR5-27D-A | 60 | 59 | 0.81 | ||||
| GR5-16D-A | 76 | 67 | 0.90 |
الحمل الرأسي
| رقم المنحنى | النموذج | الحد الأقصى للحمل الساكن ((N) | الحد الأقصى للتشوه(ملم) |
صلابة الاهتزاز KN/m) |
صلابة الاصطدام ((KN/m) |
| 1 | GR5-80D-A | 80 | 19.6 | 22 | 11 |
| 2 | GR5-38D-A | 38 | 28.7 | 11 | 4.4 |
| 3 | GR5-27D-A | 27 | 34.8 | 7.9 | 3.2 |
| 4 | GR5-16D-A | 16 | 49.3 | 4.4 | 1.4 |
45 درجة حمولة اتجاهية:
| رقم المنحنى | النموذج | الحد الأقصى للحمل الثابت(ن) | الحد الأقصى للتشوه(ملم) | صلابة الاهتزاز(KN/m) | صلابة الاصطدام(KN/m) |
| 1 | GR5-80D-A | 24 | 18.3 | 12 | 6.1 |
| 2 | GR5-38D-A | 13 | 28.4 | 5.3 | 2.3 |
| 3 | GR5-27D-A | 11 | 36.1 | 3.6 | 1.4 |
| 4 | GR5-16D-A | 6.7 | 53.8 | 1.9 | 0.7 |
الحمل الجانبي:
| رقم المنحنى | النموذج | الحد الأقصى للحمل الثابت(ن) | الحد الأقصى للتشوه(ملم) | صلابة الاهتزاز(KN/m0) | صلابة الاهتزاز(KN/m) |
| 1 | GR5-80D-A | 20 | 16.5 | 4.4 | 4.4 |
| 2 | GR5-38D-A | 13 | 25.7 | 2.1 | 2.1 |
| 3 | GR5-27D-A | 11 | 32.5 | 1.4 | 1.4 |
| 4 | GR5-16D-A | 6.7 | 48.5 | 0.7 | 0.7 |
