مكان المنشأ:
الصين
اسم العلامة التجارية:
Hoan
إصدار الشهادات:
ISO9001:2015
رقم الموديل:
GR2-12A-A
الوثيقة:
سلسلة GR2

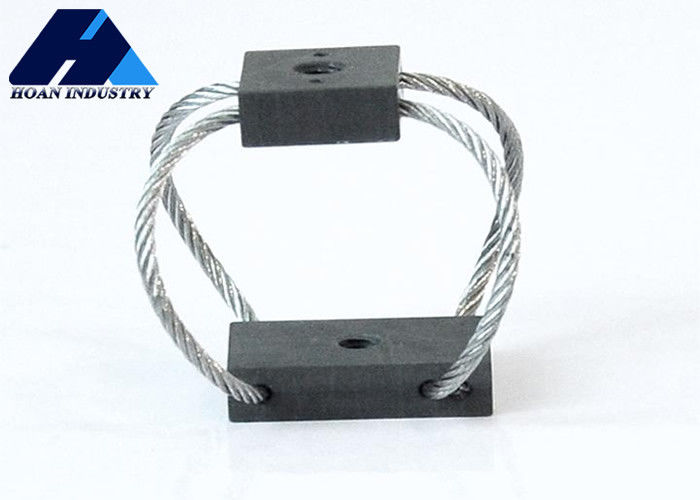

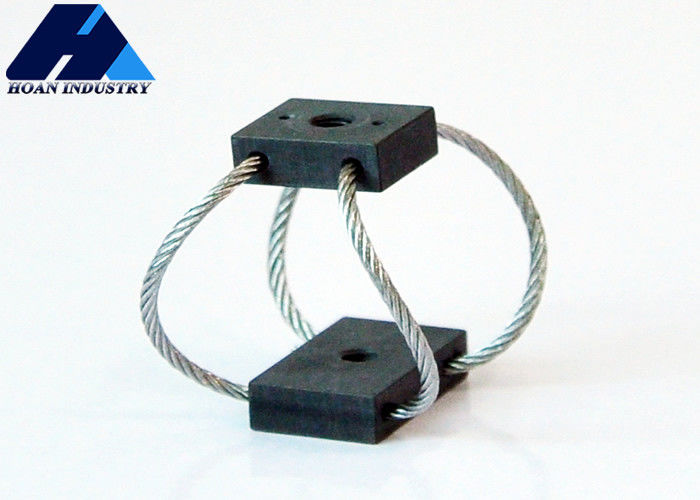

حماية دقيقة، ولدت من الابتكار: عوازل حبل الأسلاك من سلسلة GR من شركة Hong'an Microwave
في مجال التحكم في الاهتزاز والصدمات، توفر عوازل حبل الأسلاك من سلسلة GR من شركة Xi'an Hoan Microwave Co., Ltd. حماية حاسمة لمختلف الأجهزة والمعدات الدقيقة من خلال مفهوم تصميمها الفريد وأدائها الممتاز. هذا العازل، الذي يسمى بوضوح "على شكل فراشة"، لا يسمى فقط بهذا الاسم لمظهره الأنيق، ولكن الأهم من ذلك، أنه يحقق تبديدًا فعالًا للطاقة من خلال خصائصه الميكانيكية الهيكلية الدقيقة المشابهة لأجنحة الفراشة.
يكمن السر الأساسي لسلسلة GR في هيكل حبل الأسلاك الفولاذية المقاومة للصدأ الحلزوني المجدول بعناية. يتم لف عدد لا يحصى من خيوط الأسلاك الفولاذية عالية القوة بزوايا محددة لتشكيل نظام تخميد غير خطي. عندما يحدث اهتزاز أو صدمة، تحدث احتكاكات وانزلاقات طفيفة بين طبقات حبل الأسلاك، تمامًا مثل العديد من "وحدات زنبرك-مخمد" الصغيرة التي تعمل معًا، وتحول بكفاءة الطاقة الميكانيكية المدمرة إلى طاقة حرارية للتبديد. هذه الآلية الفريدة لتخميد "الاحتكاك الجاف" تمنح سلسلة GR قدرة ممتازة على عزل الاهتزازات واسعة النطاق، خاصة في قمع الاهتزازات متوسطة وعالية التردد والصدمات العابرة.
بالمقارنة مع عوازل الزنبرك المطاطية أو المعدنية التقليدية، تتفوق سلسلة GR من Hoan Microwave في قدرة تحمل الأحمال، ومقاومة التعب، والقدرة على التكيف مع البيئة (مقاومة درجات الحرارة المرتفعة والمنخفضة، والزيت، والتآكل). هيكلها خالٍ من مشاكل الشيخوخة، ويتميز بعمر خدمة طويل ومتطلبات صيانة منخفضة للغاية، مما يوفر ضمانًا موثوقًا به للتشغيل المستقر طويل الأجل للمعدات. سواء بجانب منصات بصرية دقيقة، أو معدات تصوير طبية متطورة، أو في مقصورات الأجهزة الدقيقة للمركبات والسفن، فإن هذه "الفراشة المعدنية" تؤدي بصمت واجبها في حماية الدقة، وهو تجسيد حي لتراكم Hoan Microwave التقني العميق وروحها المبتكرة.
جدول معلمات الأبعاد
| الموديل |
الارتفاع (مم) ±1.5 |
العرض (مم) |
الوزن (كجم) |
خيارات التركيب |
فتحة مرور (مم) |
الخيط (مم) |
C'sink (°) |
| GR2-12A-A | 16 | 20 | 0.06 | A,B,C,D,E,S | ∅3.3 | M3*0.5 | 90 |
| GR2-9.3A-A | 19 | 21 | 0.06 | ||||
| GR2-6.7A-A | 23 | 24 | 0.07 | ||||
| GR2-4.9A-A | 27 | 27 | 0.07 |
منحنى الحمل الثابت
| رقم. | الموديل |
أقصى حمل ثابت (مم) |
أقصى انحراف (مم) |
Kv(الاهتزاز) (KN/m) |
Ks(الصدمة) (KN/m) |
| 1 | GR2-12A-A | 12 | 5.8 | 11 | 6.1 |
| 2 | GR2-9.3A-A | 9.3 | 8.4 | 8.8 | 4.0 |
| 3 | GR2-6.7A-A | 6.7 | 11.7 | 5.3 | 1.9 |
| 4 | GR2-4.9A-A | 4.9 | 15.7 | 3.5 | 1.2 |
| رقم. | الموديل |
أقصى حمل ثابت (مم) |
أقصى انحراف (مم) |
Kv(الاهتزاز) (KN/m) |
Ks(الصدمة) (KN/m) |
| 1 | GR2-12A-A | 5.8 | 8.1 | 6.1 | 2.8 |
| 2 | GR2-9.3A-A | 4.9 | 10.9 | 5.3 | 1.9 |
| 3 | GR2-6.7A-A | 3.3 | 14.5 | 3.2 | 1.0 |
| 4 | GR2-4.9A-A | 2.2 | 19.1 | 1.9 | 0.5 |
| رقم. | الموديل |
أقصى حمل ثابت (مم) |
أقصى انحراف (مم) |
Kv(الاهتزاز) (KN/m) |
Ks(الصدمة) (KN/m) |
| 1 | GR2-12A-A | 5.6 | 7.4 | 3.0 | 3.0 |
| 2 | GR2-9.3A-A | 4.0 | 9.9 | 1.8 | 1.8 |
| 3 | GR2-6.7A-A | 2.9 | 13.0 | 1.1 | 1.1 |
| 4 | GR2-4.9A-A | 2.0 | 17.3 | 0.5 | 0.5 |
تطبيقات المنتج
| التطبيقات | المعدات النموذجية | الحماية من | المزايا التشغيلية |
| على متن السفن | الإلكترونيات، وأجهزة الكمبيوتر، والآلات | الانفجارات المتفجرة، والاهتزازات المتأصلة، والعواصف | عمر طويل، وخالٍ من الصيانة، ودرجات حرارة قصوى، ومقاومة للتآكل، وحماية لجميع المحاور |
| مركبات التضاريس الوعرة | الأجهزة، والمولدات، والإلكترونيات | التضاريس الوعرة، وظروف الطرق السيئة، والاصطدام | عمر طويل، وخالٍ من الصيانة، ودرجات حرارة قصوى، والأوزون، والإشعاع، والأشعة فوق البنفسجية |
| حاويات الشحن | البصريات، والأدوات، والصواريخ، والإلكترونيات | العبور، والتعامل مع السقوط، والتحميل/التفريغ | عمر طويل، وخالٍ من الصيانة، والتعرض للرطوبة، والاستخدام المتكرر |
| الطائرات | الإلكترونيات، وأجهزة الكمبيوتر | المناورة عالية G، والهبوط الصعب، والهواء المضطرب | درجات الحرارة والارتفاعات القصوى، وخفيف الوزن |
| المعدات الصناعية | أجهزة الطرد المركزي، والمجففات، والمضخات | الأحمال الديناميكية غير المتوازنة، ومطرقة السوائل، والاهتزازات المتأصلة، وضعف الأساس | عمر طويل، وخالٍ من الصيانة، والبيئات المسببة للتآكل |
| معدات الذخائر | أجهزة التحكم في الكمبيوتر، والإلكترونيات | التضاريس الوعرة، والتحميل بالسكك الحديدية، والعبور | خالٍ من الصيانة، ودرجات حرارة قصوى، والانفجار القريب |
| المعدات الطبية | المعدات الميكانيكية اللازمة لرعاية المرضى | الاهتزاز من الأجزاء المتحركة، وعربات النقل المتنقلة - صدمة النقل | خالٍ من الصيانة، ولا يوجد انبعاث غاز، ويمكن تعقيمه |
| المداخن | المداخن، وأجهزة الغسل، وأجهزة القياس | الرياح التي تسبب ترددات الرنين، وغاز المداخن الذي يسبب الاضطراب بالقرب من جهاز الغسل، وما إلى ذلك | خالٍ من الصيانة، ودرجات حرارة قصوى، والبيئات المسببة للتآكل |
* مادة قضبان التركيب *
يمكن اختيار الفولاذ المقاوم للصدأ أو الألومنيوم
* اختيار المعالجة السطحية لقضبان تركيب الألومنيوم *
* الأكسدة البيضاء: المعالجة السطحية لجعل سطح الألومنيوم أكثر صلابة من نفسه. يحافظ لون قضبان تركيب الألومنيوم المؤكسد الأبيض على نفس لون الألومنيوم نفسه. إنها المعالجة السطحية العادية لقضبان تركيب الألومنيوم؛
* الأكسدة الصلبة: المعالجة السطحية لجعل قضبان تركيب الألومنيوم أكثر صلابة من الطريقة المؤكسدة بيضاء. لون قضبان تركيب الألومنيوم المؤكسد الصلب أغمق من طريقة الأكسدة البيضاء. استخدام خاص للمتطلبات المعقدة أو الخاصة لظروف عمل استخدام عوازل حبل الأسلاك.

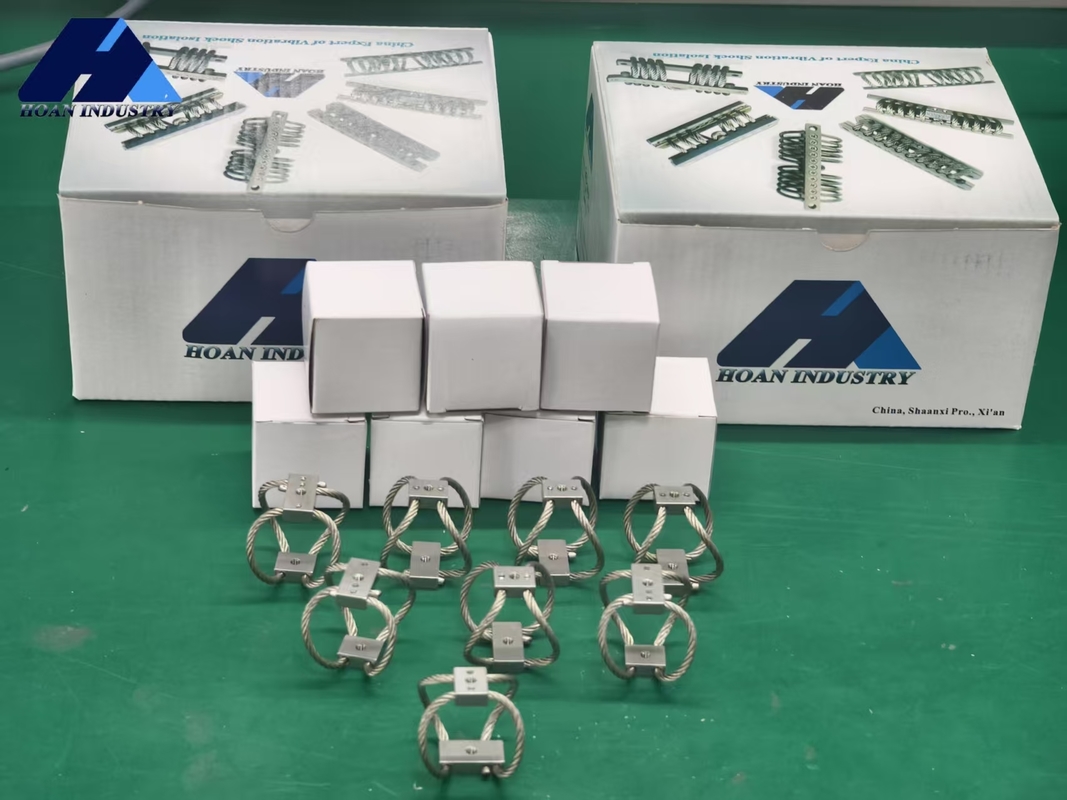

صور العملاء
