مكان المنشأ:
الصين
اسم العلامة التجارية:
Hoan
إصدار الشهادات:
ISO9001:2015
Model Number:
GR3-11A-A
الوثيقة:
| السمة | القيمة |
|---|---|
| درجة حرارة التشغيل | -55~120 |
| المنفذ | شيان أو محدد |
| عدد الأسلاك | 7 |
| القطر | 2.4 ملم |
| نطاق الحمل | 3.5-2000 كجم |
| أقصى حمل ثابت | 20-47 نيوتن (2 كجم - 4.8 كجم) |
| العرض | 30 ملم |
| الكلمات المفتاحية للمنتج | مخمد اهتزاز الأسلاك |
| الصيانة | منخفض |
| الميزات | فتحات التثبيت؛ مقاومة للزيت |
| القدرة على التعديل | قابل للتعديل |

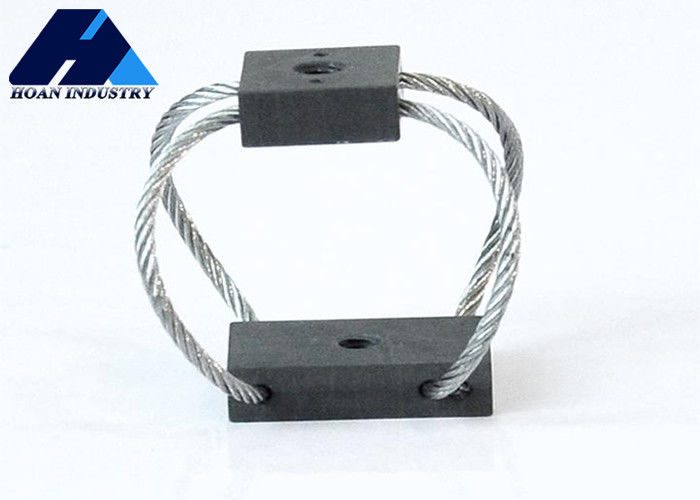

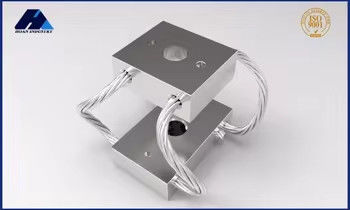

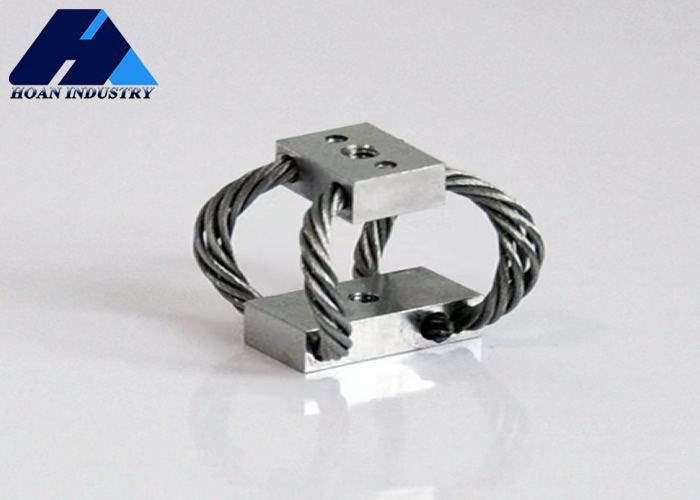

عازل الاهتزاز على شكل فراشة GR3 -- الأساس العلمي للاستقرار الديناميكي للأجهزة الدقيقة
غالبًا ما يتم تقييد حدود أداء الأدوات الدقيقة وأنظمة القياس والمعدات الإلكترونية المتطورة بسبب تداخل الاهتزازات البيئية الصغيرة. يعمل عازل اهتزاز الأسلاك الفولاذية على شكل فراشة GR3 من شركة Xi'an Hoan Microwave Co., Ltd. ، من خلال خصائصه الميكانيكية المصممة بدقة ، على بناء حجر الزاوية للاستقرار الديناميكي لهذه الأجهزة الحساسة.
تكمن القيمة الأساسية لـ GR3 في خصائص الاستجابة الديناميكية المحسنة. تم تصميم هيكل سلك الحبل الفولاذي على شكل فراشة بدقة لتحقيق صلابة ديناميكية منخفضة للغاية. هذا يعني أنه ضمن نطاق تردد التشغيل للمعدات (خاصة الترددات المتوسطة والعالية) ، يتمتع GR3 بممانعة منخفضة جدًا لمدخلات الاهتزاز ، وبالتالي يقلل بشكل كبير من قابلية انتقال الاهتزاز ويعزل بشكل فعال اهتزازات الأرض أو الاضطرابات الذاتية للمعدات. توفر آلية التخميد الاحتكاكي الفريدة لسلك الحبل الفولاذي غير الخطية عامل فقدان مرتفعًا ، والذي يمكن أن يبدد طاقة الرنين بسرعة ، ويقمع قمم الرنين ، ويقصر وقت اضمحلال الاهتزاز - وهذا أمر بالغ الأهمية لتحسين سرعة الاستجابة العابرة ودقة الحالة المستقرة للمعدات.
يعمل GR3 بشكل جيد بشكل خاص في التحكم في الاهتزازات الدقيقة. يتيح تصميمه ذو الصلابة الثابتة الأولية المنخفضة له الاستجابة بحساسية لمدخلات الاهتزاز الصغيرة للغاية وتنشيط آلية تبديد طاقة التخميد ، مما يمنع بشكل فعال إزاحات فرعية ميكرونية نسبية. هذا يلبي المتطلبات الصارمة للاستقرار دون ميكرون أو حتى مستوى النانو في المنصات البصرية والمجاهر الإلكترونية ومعدات الطباعة الحجرية والمزيد.
بالإضافة إلى ذلك ، لا يمكن تجاهل ثباته الممتاز المضاد للانقلاب. يتميز الهيكل على شكل فراشة بقاعدة عريضة بشكل طبيعي وتصميم منخفض لمركز الثقل ، مما يوفر قدرات جيدة مضادة للتأرجح والالتواء للمعدات الدقيقة المثبتة عليه. يضمن هذا بقاء المنصة أفقية ومستقرة اتجاهيًا عند تعرضها لاضطرابات جانبية أو عمل المكونات المتحركة الداخلية للمعدات.
يعمل عازل اهتزاز الأسلاك الفولاذية على شكل فراشة GR3 ، من خلال تنظيم الصلابة والتخميد والاستقرار الهيكلي بدقة ، على تحويل نظريات عزل الاهتزاز المعقدة إلى ممارسات هندسية موثوقة. لقد أصبح منصة استقرار ديناميكي لا غنى عنها لضمان قدرة المعدات الدقيقة على ممارسة أدائها النهائي وتحقيق عمليات فائقة الدقة.
| رقم. | الموديل | أقصى حمل ثابت (نيوتن) | أقصى انحراف (مم) | Kv (الاهتزاز) (KN/m) | Ks (الصدمة) (KN/m) |
|---|---|---|---|---|---|
| 1 | GR3-30A-A | 30 | 7.1 | 24 | 12 |
| 2 | GR3-22A-A | 22 | 10.4 | 12 | 6.1 |
| 3 | GR3-18A-A | 18 | 14.2 | 8.4 | 3.5 |
| 4 | GR3-11A-A | 11 | 19.3 | 5.8 | 1.9 |
| رقم. | الموديل | أقصى حمل ثابت (نيوتن) | أقصى انحراف (مم) | Kv (الاهتزاز) (KN/m) | Ks (الصدمة) (KN/m) |
|---|---|---|---|---|---|
| 1 | GR3-30A-A | 12 | 9.4 | 14 | 5.3 |
| 2 | GR3-22A-A | 10 | 13.2 | 8.8 | 3.2 |
| 3 | GR3-18A-A | 6.7 | 17.3 | 5.8 | 1.8 |
| 4 | GR3-11A-A | 4.4 | 22.9 | 3.5 | 0.9 |
| رقم. | الموديل | أقصى حمل ثابت (نيوتن) | أقصى انحراف (مم) | Kv (الاهتزاز) (KN/m) | Ks (الصدمة) (KN/m) |
|---|---|---|---|---|---|
| 1 | GR3-30A-A | 12 | 8.4 | 6.1 | 6.1 |
| 2 | GR3-22A-A | 8.5 | 11.9 | 3.5 | 3.5 |
| 3 | GR3-18A-A | 6.2 | 15.5 | 1.8 | 1.8 |
| 4 | GR3-11A-A | 4.4 | 20.6 | 1.1 | 1.1 |
يمكن تحديد الفولاذ المقاوم للصدأ أو الألومنيوم
