| اسم العلامة التجارية: | Hoan |
| موك: | 4 |
| شروط الدفع: | خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون |

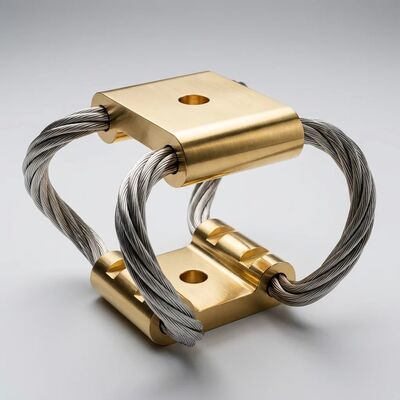

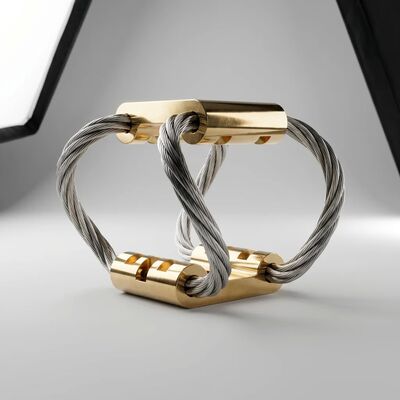

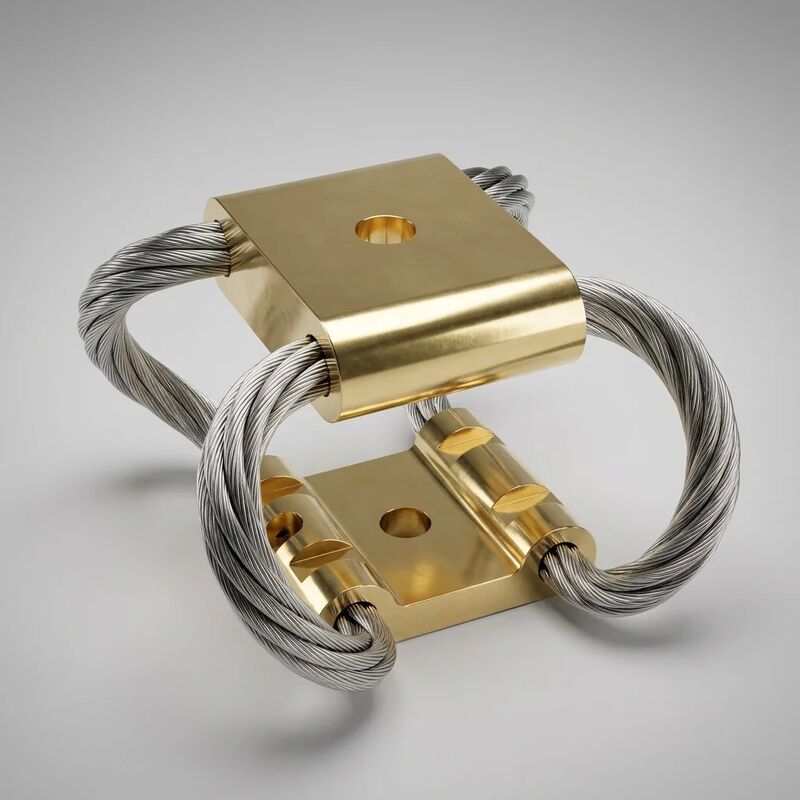

عوازل حبل الأسلاك المدمجة من سلسلة GR5 (قطر الكابل 1.6 مم)
نظام تخميد الاهتزاز متعدد المحاور للخدمة الشاقة للإلكترونيات القوية وإلكترونيات الطيران وحمولات الطائرات بدون طيار
العوازل حبل الأسلاك من سلسلة GR5عبارة عن مكونات مصغرة لامتصاص الصدمات مصممة بدقة للمعدات الحساسة التي تتطلب عزلًا عالي الأداء في مساحة صغيرة. تتميز بمعياركابل من الفولاذ المقاوم للصدأ بقطر 1.6 مم (1/16 بوصة).، توفر سلسلة GR5 عزلًا لا مثيل له للاهتزازات متعددة المحاور وتخفيف الإزاحة، مما يجعلها معيار الصناعة لحماية الحمولات الصافية الحرجة من الرنين التوافقي، وصدمات السفر غير المنتظمة، وتأثيرات النقل الشديدة.
سواء تم استخدامها في إلكترونيات الطيران الفضائية، أو أجهزة الكمبيوتر القوية، أو معدات الملاحة البحرية، أو محاور الطائرات بدون طيار المتطورة، فإن البناء المعدني بالكامل لسلسلة GR5 يضمن طول العمر بدون صيانة وأداء تخميد مستقر عندما تفشل المخمدات المرنة (المطاطية).
عزل متقدم متعدد المحاور:يوفر تخميدًا متزامنًا عبر المحاور الرأسية (الضغط/الشد) والطولية والجانبية، مما يعمل على تخفيف الارتعاشات الدقيقة عالية التردد والصدمات عالية التأثير.
قدرة تحمل لجميع المعادن بنسبة 100%:مصنوعة من حلقات أسلاك من الفولاذ المقاوم للصدأ عالية الشد ومثبتة في قضبان التركيب الهيكلية. محصن تمامًا ضد الشيخوخة والعفن الجاف والأوزون والأشعة فوق البنفسجية والمركبات العضوية المتطايرة (VOCs).
الاستقرار الحراري الشديد:يعمل بشكل لا تشوبه شائبة عبر مظروف درجة حرارة واسع للغاية من-180 درجة مئوية إلى +300 درجة مئوية (-292 درجة فهرنهايت إلى +572 درجة فهرنهايت)مما يجعلها مثالية لعمليات النشر في الفضاء الجوي في الصحراء والقطب الشمالي وعلى ارتفاعات عالية.
التخميد العالي للاحتكاك بين الخيوط:يوفر الاحتكاك المتأصل الناتج عن فرك خيوط الأسلاك الفردية تبديدًا ممتازًا للطاقة، مما يقلل من وقت الاستقرار بعد صدمة حركية مفاجئة.
اختلافات المواد المقاومة للتآكل:متوفر مع الفولاذ المقاوم للصدأ القياسي 304، أو الفولاذ المقاوم للصدأ من الدرجة البحرية 316، أو قضبان التثبيت المصنوعة من الألومنيوم المؤكسد ذات الوزن الأمثل لتلبية المتطلبات الصارمة المتعلقة بالبيئة والوزن.
رقم الموديل
|
|
نموذج
|
أقصى حمل ثابت (كجم)
|
ماكس انحراف (مم)
|
كيلو فولت (الاهتزاز)
(كيلو نيوتن / م)
|
كانساس (صدمة) (كيلو نيوتن / م)
|
|
1
|
GR5-80D-A
|
80
|
19.6
|
22
|
11
|
|
2
|
GR5-38D-A
|
38
|
28.7
|
11
|
4.4
|
|
3
|
GR5-27D-A
|
27
|
34.8
|
7.9
|
3.2
|
|
4
|
GR5-16D-A
|
16
|
49.3
|
4.4
|
1.4
|
|
|
نموذج
|
أقصى حمل ثابت (كجم)
|
ماكس انحراف (مم)
|
كيلو فولت (الاهتزاز) (كيلو نيوتن / م)
|
كانساس (صدمة) (كيلو نيوتن / م)
|
|
1
|
GR5-80D-A
|
24
|
18.3
|
12
|
6.1
|
|
2
|
GR5-38D-A
|
13
|
28.4
|
5.3
|
2.3
|
|
3
|
GR5-27D-A
|
11
|
36.1
|
3.6
|
1.4
|
|
4
|
GR5-16D-A
|
6.7
|
53.8
|
1.9
|
0.7
|
|
|
نموذج
|
ماكس تحميل ثابت (كجم) ماكس
|
انحراف (مم)
|
كيلو فولت (الاهتزاز) (كيلو نيوتن / م)
|
كانساس (صدمة) (كيلو نيوتن / م)
|
|
1
|
GR5-80D-A
|
20
|
16.5
|
4.4
|
4.4
|
|
2
|
GR5-38D-A
|
13
|
25.7
|
2.1
|
2.1
|
|
3
|
GR5-27D-A
|
11
|
32.5
|
1.4
|
1.4
|
|
4
|
GR5-16D-A
|
6.7
|
48.5
|
0.7
|
0.7
|
السلسلة جي آر 5هو معيار الصناعة للأنظمة خفيفة الوزن وعالية الضعف عبر هذه القطاعات:
إلكترونيات الطيران والفضاء:أدوات التحكم في الطيران، وشاشات العرض العلوية (HUD)، ولوحات قمرة القيادة، ومسجلات الصندوق الأسود (FDR).
الدفاع والإلكترونيات القوية:خوادم مركز القيادة المتنقلة، وأجهزة الكمبيوتر القوية المثبتة على المركبات، ووحدات معالجة الرادار، وأجهزة إرسال واستقبال الاتصالات.
الأنظمة البحرية والبحرية:أطباق الاتصالات عبر الأقمار الصناعية (SATCOM)، وشاشات السونار/الرادار على متن السفن، ووحدات التحكم الإلكترونية في الملاحة.
الأتمتة الصناعية والروبوتات:حماية لمصفوفات مستشعرات AGV، ووحدات LiDAR، ورؤوس الفرز البصري الدقيقة، وآلات المعايرة الدقيقة.
تتحلل حوامل المطاط أو المطاط الصناعي التقليدية عند تعرضها لمواد التشحيم والسوائل الهيدروليكية وأشعة الشمس الشديدة، مما يتسبب في اختلال محاذاة المعدات أو الفشل المفاجئ. السلسلة جي آر 5يتحايل على نقاط الضعف هذه بشكل كامل. توفر مصفوفة الحبال السلكية عالية الشد المعدنية بالكامل معدلات زنبركية ثابتة ويمكن التنبؤ بها ونسب تخميد حرجة حتى بعد ملايين دورات الصدمات، مما يحمي القرون الضوئية وأجهزة الاستشعار ومحركات البيانات المهمة التي تبلغ قيمتها ملايين الدولارات.
هل تحتاج إلى تكوينات تحميل مخصصة، أو ثوابت زنبركية بديلة، أو شهادات امتثال رسمية لفريق ضمان الجودة لديك؟
اتصل بمتخصصي هندسة التطبيقات لدينا اليوملتلقي عرض أسعار فني سريع، أو تقييم التكيف المخصص، أو ملفات CAD STEP ثلاثية الأبعاد الكاملة لتخطيط مشروعك التالي.
