| اسم العلامة التجارية: | Hoan |
| رقم الموديل: | جي زي بي-5.2 |
| موك: | 10 قطع |
| شروط الدفع: | خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون |

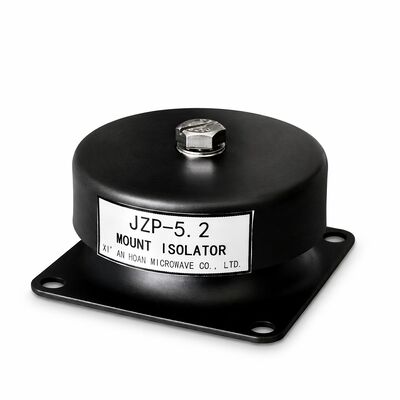

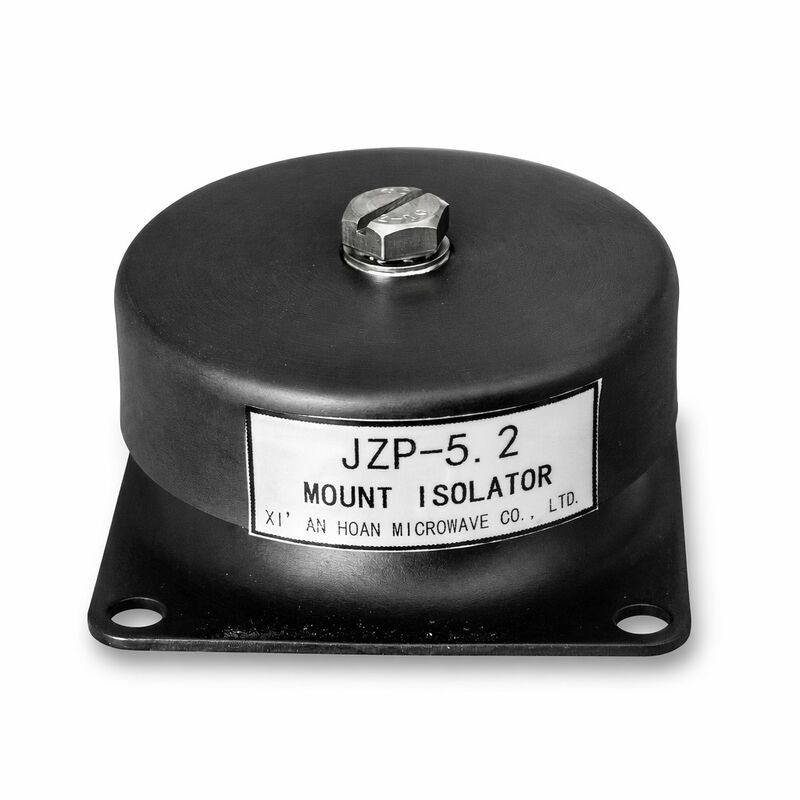

اسأل أي مهندس صيانة يدير أسطولًا من وحدات تكييف الهواء على الأسطح أو محطات الضخ الساحلية: العنصر المطاطي فيISO متري خشن، M10 * 1.5 (ISO 68-1) نادرًا ما يفشل أولاً. ما يفشل أولاً هو المسمار. إنه يصدأ. الصامولة تتجمد. الخيوط تتآكل أثناء الإزالة. وما كان يجب أن يكون استبدالًا للمعدات مدته 20 دقيقة يصبح وظيفة مدتها 3 ساعات تتضمن مطحنة زاوية، وزيت اختراق، وشعلة، وفي أسوأ الحالات، حفر المسمار المكسور وإعادة ربط الفتحة. تم تصميم مثبت JZP-5.2 لضمان أن المكون الأسرع تدهورًا — الأجهزة المعدنية — يدوم طويلاً مثل المطاط الذي يدعمه.طلاء كهربائي من خليط الزنك والنيكل — ميزة مقاومة التآكل 5x مقارنة بالزنك القياسيطلاء الزنك الكهربائي القياسي (ASTM B633، النوع الثاني أو الثالث، Fe/Zn 5-8 ميكرومتر) كان الطلاء الافتراضي للمثبتات الصناعية المطاطية لعقود. إنه يعمل بشكل جيد بما فيه الكفاية في الداخل. في الخارج أو في الأجواء المسببة للتآكل، فإنه غير كافٍ بشكل واضح. يستبدل مثبت الاهتزاز المطاطي JZP-5.2 الزنك السلعي بنظام طلاء من خليط الزنك والنيكل القلوي (Zn-Ni) يحتوي على 12-15٪ نيكل بالوزن في الرواسب، مع طبقة علوية من التخميل بالكروم ثلاثي التكافؤ وختم تشحيم متكامل رقيق. الفرق في الأداء ليس تدريجيًا — إنه فئوي:
زنك قياسي (8 ميكرومتر)ج: نعم. الطلاء العلوي المزلق المتكامل هو الأكثر فعالية في التركيب الأول. لإعادة التركيب (نفس الصامولة، نفس المسمار، تم شده سابقًا)، قلل عزم الدوران إلى 27-32 نيوتن متر لحساب معامل الاحتكاك المخفض للخيوط المصقولة. إذا كنت تستخدم صامولة جديدة على مسمار تم تركيبه سابقًا، فارجع إلى المواصفات القياسية 30-35 نيوتن متر.عامل التحسين
| رش الملح المحايد ASTM B117 حتى أول صدأ أبيض | 96-144 ساعة | > 720 ساعة | 5-7.5x |
|---|---|---|---|
| رش الملح المحايد ASTM B117 حتى أول صدأ أحمر (هجوم المعدن الأساسي) | 240-360 ساعة | > 1,200 ساعة | 3.3-5x |
| اختبار Kesternich (SO2، DIN 50018، 15 دورة) | صدأ أبيض كثيف بحلول الدورة 3-5 | صدأ أبيض خفيف بعد الدورة 15 | > 3x |
| التآكل الدوري (GMW 14872، 40 دورة) | صدأ أحمر بحلول الدورة 15-20 | لا يوجد صدأ أحمر بعد 40 دورة | > 2x |
| جهد التآكل الجلفاني مقابل الألومنيوم (SCE) | -1.05 فولت (زوج جلفاني عدواني) | -0.85 فولت (قوة دافعة جلفانية مخفضة) | انخفاض حوالي 200 مللي فولت |
| بالنسبة للمستخدم النهائي، المعنى العملي واضح: على وحدة تكثيف على السطح على بعد 500 متر من المحيط في مناخ شبه استوائي، تظهر المسامير المطلية بالزنك القياسي صدأ أحمر مرئي في غضون 8-12 شهرًا. تظل مسامير JZP-5.2 Zn-Ni خالية من التآكل لمدة 4 سنوات أو أكثر في ظل ظروف مماثلة — مما يطابق أو يتجاوز فترة الخدمة المتوقعة للعنصر المطاطي نفسه. | هندسة دخول المسمار المشطوف — لماذا 30 درجة مهمة | المثبتات الملولبة ذاتية التمركز فقط عندما تبدأ بشكل مستقيم. يوفر طرف المسمار المقطوع بشكل مربع صفر توجيه — يتلامس الخيط الداخلي الأول للصامولة مع الخيط الخارجي الأول للمسمار في نقطة واحدة، وإذا كان المحاذاة الزاوية خاطئة بأكثر من 1.5 درجة تقريبًا لخيط M10 الخشن، فإن الصامولة ستتداخل بدلاً من تصحيح نفسها. في ظروف ميدانية — العمل فوق رأسك، والوصول حول غلاف الضاغط، وارتداء القفازات، في إضاءة ضعيفة — المسمار المقطوع بشكل مربع هو حادث تداخل ينتظر الحدوث. | طرف مسمار مثبت الاهتزاز JZP-5.2 مشطوف بدقة بزاوية 30 درجة ± 2 درجة (زاوية شاملة 60 درجة ± 4 درجات) تمتد 2.5 ملم من طرف المسمار. هذا يخلق سطح دخول مخروطي يؤدي وظيفتين في وقت واحد: فهو يقلل من مساحة تلامس الخيط الأول (مما يقلل من عزم الدوران المطلوب للانخراط الأول)، ويوفر منحدر توسيط مادي يوجه محور الصامولة إلى المحاذاة مع محور المسمار. في تجارب التركيب الخاضعة للرقابة التي قارنت المسامير M10 المقطوعة بشكل مربع مقابل المسامير المشطوفة بزاوية 30 درجة، قلل التصميم المشطوف من حوادث التداخل من حوالي 8٪ إلى أقل من 0.5٪ عبر 500 تركيب أعمى بواسطة فنيين لم يتم إبلاغهم بالاختبار. |
تفاصيل مواصفات الخيط:
القيمة
الارتفاع الكلي (حر)ISO متري خشن، M10 * 1.5 (ISO 68-1)فئة التفاوت
6g — ملاءمة متوسطة مناسبة للتجميع العام (ISO 965-1)
| المسمار السفلي | M10 * 1.5، بروز 20 ± 0.5 ملم أسفل سطح المطاط |
|---|---|
| قطر كبير بعد الطلاء | 9.860-10.000 ملم |
| زاوية الشطف | 30 درجة ± 2 درجة من محور المسمار (زاوية شاملة 60 درجة ± 4 درجات) |
| طول الشطف المحوري | 2.5 ± 0.3 ملم من الطرف |
| خشونة سطح الخيط | Ra ≤ 1.6 ميكرومتر قبل الطلاء (تشطيب ملتوي) |
| إجمالي دوران المسمار المشار إليه | < 0.15 ملم مقاسًا في منتصف الطول، مع تثبيت المسمار عند الطرف الملصق |
| نصف قطر فيليه قاعدة المسمار | R1.5 ± 0.3 ملم عند واجهة الربط المطاطي المعدني (تخفيف الإجهاد) |
| حمل الإثبات (شد المسمار) | > 28 كيلو نيوتن (يتجاوز الحد الأدنى للفئة 8.8 M10 البالغ 26.1 كيلو نيوتن) |
| فولاذ كربوني 45# — لماذا ليس الفولاذ المقاوم للصدأ من البداية؟ | سؤال شائع: إذا كان التآكل هو مصدر القلق، فلماذا لا تصنع المسامير من الفولاذ المقاوم للصدأ 304 أو 316؟ الإجابة تتضمن ثلاثة مقايضات هندسية. أولاً، يتمتع الفولاذ المقاوم للصدأ بقوة خضوع أقل من الفولاذ الكربوني المتوسط المعالج حرارياً (يصل فولاذ 45# إلى 355 ميجا باسكال خضوع بعد التطبيع؛ الفولاذ المقاوم للصدأ 304 عادة ما يكون 205 ميجا باسكال). بالنسبة لمسمار M10 الذي قد يتعرض لعزوم انحناء من عدم محاذاة المعدات، توفر قوة الخضوع الأعلى هامش أمان كبير. ثانيًا، تخلق مسامير الفولاذ المقاوم للصدأ زوجًا جلفانيًا مع إطار المعدات الفولاذي الكربوني الذي يتم ربطه به — يتآكل الإطار تضحية، وهو غالبًا ما يكون أسوأ من تآكل المسمار (المسمار قابل للاستبدال؛ الإطار المتآكل ليس كذلك). ثالثًا، والأهم من ذلك، فإن عملية الربط بالفلكنة بين المطاط والفولاذ المقاوم للصدأ أكثر صعوبة بكثير من الربط بالفولاذ الكربوني بسبب طبقة التخميل بأكسيد الكروم على الفولاذ المقاوم للصدأ — قوة الربط عادة ما تكون أقل بنسبة 30-40٪، مما يقدم وضع فشل جديد عند واجهة المطاط والمعدن. |
| يحل مثبت امتصاص الصدمات JZP-5.2 مشكلة التآكل على مستوى الطلاء (Zn-Ni) بدلاً من مستوى الركيزة (الفولاذ المقاوم للصدأ)، مما يحافظ على المزايا الميكانيكية والربط للفولاذ الكربوني 45# مع توفير مقاومة تآكل مماثلة للفولاذ المقاوم للصدأ 304 في التعرض الجوي. | بيانات ميكانيكية كاملة لـ JZP-5.2 |
| المعلمة | القيمة |
50 ± 0.5 ملم
الارتفاع الكلي (حر)المسمار العلوي
| المسمار السفلي | M10 * 1.5، بروز 20 ± 0.5 ملم أسفل سطح المطاط |
|---|---|
| الحمل الثابت لكل مثبت | 10-80 كجم (4 مثبتات: 40-320 كجم مدعومة بالكامل) |
| ذروة الحمل الديناميكي | 120 كجم لكل مثبت، لمدة أقل من 10 ثوانٍ |
| معدل زنبرك محوري ديناميكي عند 25 درجة مئوية | 195 ± 20 نيوتن/مم عند 10 هرتز، سعة 1 مم |
| عامل التخميد (تان دلتا) عند 10 هرتز | 0.14 ± 0.03 |
| عزم دوران التركيب (جاف) | 30-35 نيوتن متر، مفتاح عزم معاير إلزامي |
| مادة المسمار | فولاذ كربوني متوسط 45#، مطبع، مطلي بالزنك والنيكل |
| مركب المطاط | مزيج NR/CR، شور A 50 ± 5 |
| الوزن | 150 ± 8 جرام لكل وحدة |
| ملفات تعريف التطبيقات الحرجة للتآكل | وحدات تكييف الهواء في أماكن المعيشة في المنصات البحرية: |
| جو بحري مالح، 24/7. تتطلب المثبتات القياسية استبدال المسامير في كل دورة صيانة وقائية مدتها 12 شهرًا. أظهرت مثبتات JZP-5.2 سلامة المسامير لأكثر من 3 سنوات في تجارب المنصات في بحر الشمال، مما قلل من وقت تعطل وحدات تكييف الهواء بنسبة تقدر بـ 60٪. | مراوح شفط الأبخرة في المصانع الكيميائية: |
| أبخرة حمض الهيدروكلوريك والكبريتيك منخفضة التركيز في الغلاف الجوي تهاجم طلاء الزنك في غضون أسابيع. يوفر محتوى النيكل في خليط الزنك والنيكل حاجزًا جلفانيًا لا يمكن أن يقدمه الزنك النقي. امتدت دورات استبدال المثبتات من 6 أشهر إلى 24+ شهرًا في دراسة حالة لمصنع الكلور والقلويات في لويزيانا. | مضخات محطة رفع مياه الصرف الصحي: |
| غاز كبريتيد الهيدروجين فوق الآبار الرطبة يمتزج مع رطوبة نسبية تزيد عن 95٪ لإنشاء مناخ دقيق شديد التآكل. غالبًا ما تكون الأجهزة الملولبة لمثبت الاهتزاز المطاطي هي المكون الأول الذي يفشل — قبل مانع تسرب المضخة الميكانيكي، أو المكره، أو حتى اللولب المصنوع من الحديد الزهر. يتم تحديد طلاء JZP-5.2 Zn-Ni عندما ترفض شركات تصنيع المضخات الأصلية ضمان فشل المثبت المتعلق بالتآكل. | وحدات CIP (التنظيف في المكان) للأغذية والمشروبات: |
