| اسم العلامة التجارية: | Hoan |
| رقم الموديل: | جي زي بي-6.0 |
| موك: | 10 قطع |
| شروط الدفع: | خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون |

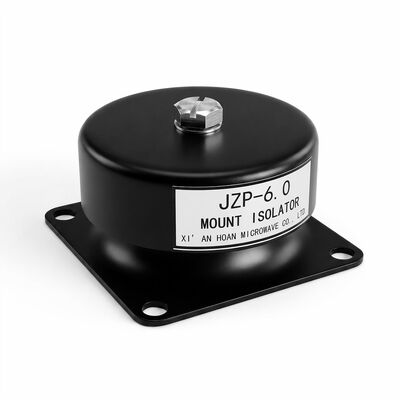

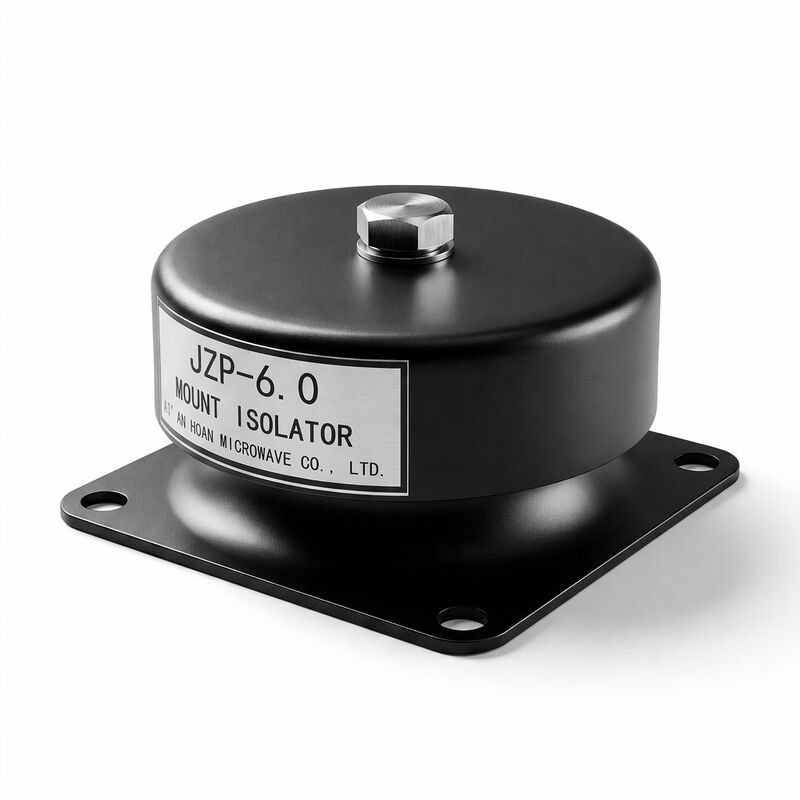

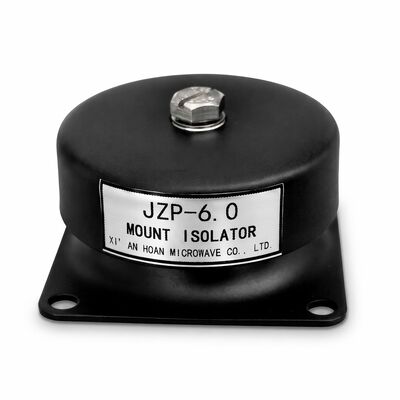

تم تصميم JZP-6.0 خصيصًا للتطبيقات التي يجب أن تؤدي فيها عزل الاهتزاز بشكل ثابت عبرنطاق درجة حرارة واسعتتراوح درجات الحرارة من -40 درجة مئوية إلى +120 درجة مئوية. تعاني أقواس المطاط القياسية من تصلب كبير عند درجات الحرارة تحت الصفر وتليين مفرط في بيئات ذات درجات حرارة عالية.مما يؤدي إلى سلوك العزلة غير المتوقعيتغلب JZP-6.0 على هذا من خلال تركيب مركب NR / SBR مستقر حراريًا يحافظ على صلابة Shore A 55±5 عبر نافذة التشغيل الحرارية الكاملة ،ضمان خصائص التخفيف المتوقعة بغض النظر عن الظروف المحيطة.
مفتاح مقاومة JZP-6.0 الحرارية يكمن في تحسين كثافة الروابط المتقاطعة وحزمة مضادات الأكسدة.ينتج نظام معالجة شبه EV (التشويش الفعال) روابط متقاطعة أحادية الكبريتية وديسولفيدية ذات استقرار حراري متفوق مقارنة بشبكات بوليسولفيدية تقليديةمع مزيج فعال من مضادات الأكسدة من الفينولات المعوقة ومثبتات الفوسفيتيُقاوم المركب التدهور التأكسدي عند درجات حرارة مرتفعة مع الحفاظ على مرونة المطاط عند البرد القارسيتم قمع درجة حرارة انتقال الزجاج إلى أقل من -50 درجة مئوية من خلال دمج مرطب انتقائي ، مما يمنع الهشاشة في درجات الحرارة المنخفضة.
أجهزة حساسة بما في ذلك أجهزة التداخل بالليزر والمجهر الإلكتروني وأجهزة قياس الإحداثياتوتتطلب مجموعة أجهزة الاستشعار القائمة على MEMS العزل عن اهتزازات البيئة مع نطاقات النزوح صغيرة تصل إلى 0.01 ملم. JZP-6.0 تسلمتصفية الاهتزازات الدقيقة للمستشعراتفي ترددات فوق 30 هرتز، تنخفض القدرة على الإرسال إلى أقل من 0.1، تخفف بشكل فعال من الاهتزازات الدقيقة عالية التردد الناتجة عن المحركات القريبة والضخات وحركة المشاة. يعمل الرفع كمرشح ميكانيكي منخفض الانتقال.تمرير الحمل الجاذبية الثابت فقط مع حجب طاقة الاهتزاز عبر الطيف الترددي ذات الصلة بالقياس الدقيق.
| المعلم | المواصفات |
|---|---|
| الطول الكلي | 45 ± 0.5 ملم |
| قطر جسم المطاط | 75 ± 1 ملم |
| أبعاد لوحة القاعدة | 85 * 85 * 3 ملم |
| خيط القضبان | M10 * 1.5 (ISO متري ضخم) |
| النتوءات | 22 ملم فوق المطاط |
| الوزن الصافي | 0.48 ± 0.02 كجم |
| اللون | الأسود الطبيعي |
| المعلم | -40 درجة مئوية | +23°C | + 120 درجة مئوية | طريقة الاختبار |
|---|---|---|---|---|
| صلابة (الشاطئ أ) | 58 ± 3 | 55 ± 5 | 52 ± 3 | الصينية D2240 |
| الانحناء الساكن عند 500 كجم | 2.8 ± 0.3 ملم | 3.2 ± 0.3 ملم | 3.6 ± 0.3 ملم | طراز ASTM D575 |
| نسبة التخفيف | 0.12 ٠14 | 0.15 ٠18 | 0.16 ′′ 020 | عرض النطاق الترددي لنصف الطاقة |
| التردد الطبيعي | 1418 هرتز | 1216 هرتز | 1014 هرتز | GB/T 15168 |
| تردد الإدخال | نطاق الإدخال | نطاق الإخراج | قابلية الإرسال |
|---|---|---|---|
| 10 هرتز | 0.10 ملم | 0.04 ملم | 0.40 |
| 30 هرتز | 0.05 ملم | 0.005 ملم | 0.10 |
| 50 هرتز | 0.05 ملم | 0.002 ملم | 0.04 |
| 100 هرتز | 0.02 ملم | 0.0005 ملم | 0.025 |
يخضع كل متغير تصميم JZP-6.0: لـ 1000 ساعة من الشيخوخة الحرارية عند 120 درجة مئوية مع التحقق الدوري من الصلابة الديناميكية.اختبار التنفس البارد في درجة حرارة -40 درجة مئوية لمدة 72 ساعة تليها قياس مقاومة الصدمةالصدمة الحرارية الدورية من -40 درجة مئوية إلى +120 درجة مئوية (100 دورة ، 30 دقيقة) ، وتعرض رذاذ الملح حسب ISO 9227 لمدة 96 ساعة على القاعدة المطلية بالزنك.يتم الاحتفاظ بشهادات المجموعات التي توثق نتائج الاختبار هذه في نظام إدارة الجودة ومتاحة لمتابعة العملاء.
يستخدم الـ (JZP-6.0) في إطارات دعم ليتوغرافيا أشباه الموصلات، عزل محطة الفحص البصري،تحديد الدقة للآلات الآلية، ومراقبة الاهتزاز في غرفة الاختبار البيئية.أي تطبيق تتزامن فيه تقلبات درجة الحرارة مع متطلبات عزل الاهتزازات المتطلبة من معدات لوجستية التخزين البارد إلى مختبرات القياس المجاورة للمصهرغلاف الأداء الثابت حراريًا لـ 0.
