| اسم العلامة التجارية: | Hoan |
| رقم الموديل: | جي زي بي-7.0 |
| موك: | 10 قطع |
| شروط الدفع: | خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون |

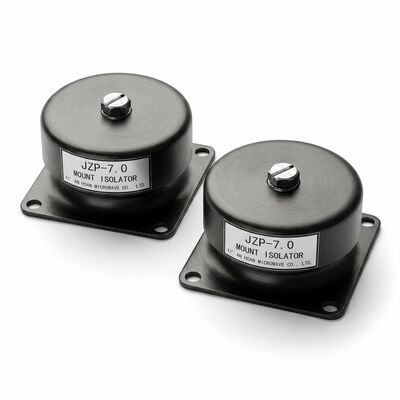

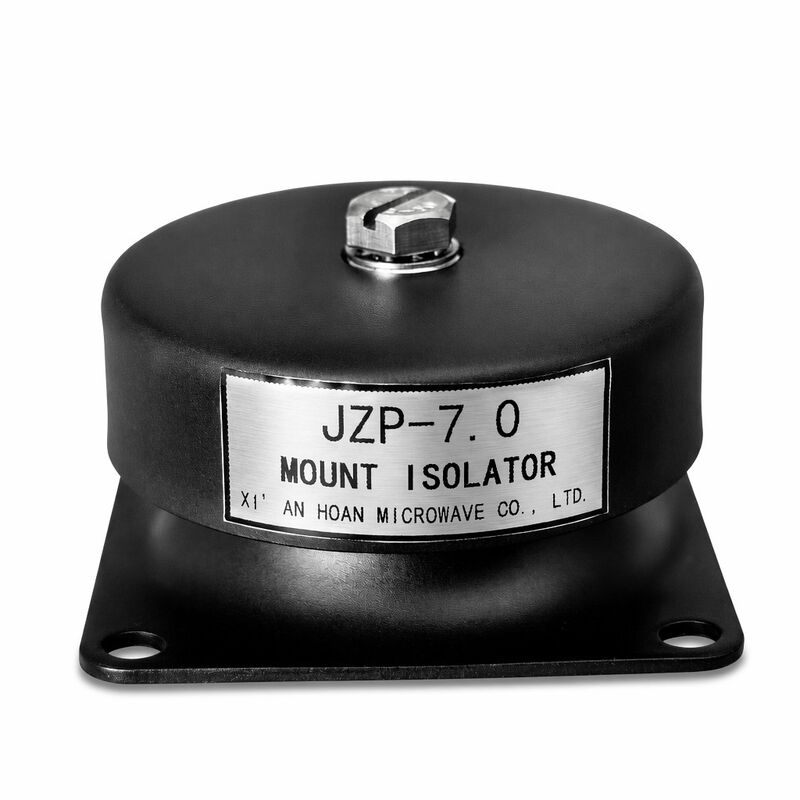

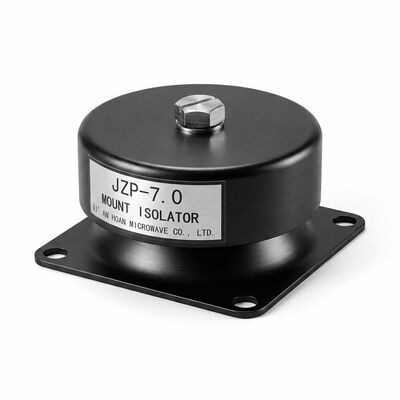

عندما تكون آلة إنتاج حرجة قديمة بعمر 15-25 عامًا ولم تعد مثبتات الاهتزاز الأصلية متوفرة، يواجه فريق الصيانة ثلاثة خيارات غير مستساغة: دفع تكاليف التصنيع المخصص مع فترات انتظار تتراوح من 8 إلى 12 أسبوعًا، أو محاولة تكييف حامل غير مطابق بأداء غير مؤكد، أو قبول عزل متدهور وتآكل متسارع للمكونات المجاورة. JZP-7.0 يلغي هذا المعضلة. تم التحقق من صحته من خلال بروتوكولات "اختبار إجهاد لأكثر من 1,000,000 دورة" وتم تصميمه ببصمة "تركيب مباشر لتحديث المعدات القديمة"، ويوفر بديلاً جاهزًا للتخزين يتناسب مع معظم أشكال واجهات التركيب الشائعة دون تعديل الآلة.التحقق من الإجهاد — ما وراء الموافقة النوعيةتصنيف المتانة لمليون دورة لـ JZP-7.0 ليس اختبار تأهيل لمرة واحدة على عينات أولية. إنه تحقق من دفعة الإنتاج: تخضع كل دفعة مركب لاختبار قسائم الإجهاد بسعة إجهاد 100٪ لمدة 1,000,000 دورة بتردد 2 هرتز. معايير القبول هي عدم وجود تشققات مرئية تحت تكبير 10 *، وتغيير لا يزيد عن 5٪ في الانحراف الثابت، وانحراف لا يزيد عن 3 نقاط في صلابة Shore A. هذا النهج الإحصائي للتحكم في العمليات يعني أن تصنيف الإجهاد المنشور على ورقة البيانات يعكس جودة الإنتاج المستمرة، وليس أفضل نتيجة مختبرية من عينة ذهبية واحدة تم تصنيعها منذ سنوات.سلامة الترابط بين المطاط والمعدنوضع الفشل الأكثر شيوعًا في عوازل التثبيت بالمسامير هو انفصال خط الترابط بين الجسم المطاطي ولوحة القاعدة الفولاذية أو المسمار المدمج. يستخدم JZP-7.0 نظام لاصق من طبقتين: طبقة أولية من Chemlok 205 مطبقة على أسطح الفولاذ المصقول بالحصى (مظهر Sa 2.5، خشونة 50-75 ميكرومتر)، تليها طبقة تغطية من Chemlok 220 مطبقة ضمن وقت فتح الطبقة الأولية. يتم معالجة هذا النظام بعد الفلكنة عند 150 درجة مئوية، مما يخلق رابطة كيميائية تتجاوز قوة تمزق المطاط نفسه. يتم إجراء اختبار ترابط تدميري وفقًا لطريقة ASTM D429 A على عينات تضحية من كل دفعة إنتاج؛ يجب أن يحدث الفشل داخل الجسم المطاطي — وليس أبدًا عند واجهة اللاصق — ليتم قبول الدفعة.
وسط التعرض
تصنيف التوافق
| أقل من 3٪ | ممتاز | زيت ASTM رقم 1 |
|---|---|---|
| أقل من 10٪ | جيد — رذاذ عرضي | زيت ASTM رقم 3 |
| أقل من 40٪ | محدود — تجنب الغمر | وقود ASTM ب |
| أقل من 50٪ | غير مستحسن | سائل هيدروليكي (معدني) |
| أقل من 15٪ | مقبول — امسح الانسكابات فورًا | Skydrol (فوسفات الإستر) |
| أقل من 80٪ | غير متوافق | مقاومة الأوزون (50 جزء في المليار، 40 درجة مئوية) |
| لا تشققات بعد 72 ساعة | جيد مع حماية مضادة للأوزون | مساهمة التخميد الصوتي |
| بالإضافة إلى عزل الاهتزاز الهيكلي، يساهم JZP-7.0 في تقليل ضوضاء مكان العمل من خلال تخفيف الصوت المنقول عبر الهيكل. في تكوين تركيب ضاغط نموذجي بأربع نقاط، يؤدي استبدال مسامير التثبيت الفولاذية الصلبة بالخرسانة بعوازل JZP-7.0 إلى تقليل انتقال الضوضاء المنقولة عبر الهيكل بمقدار 8-12 ديسيبل (أ) في نطاقات الأوكتاف من 100-500 هرتز — نطاق التردد الأكثر ارتباطًا بضوضاء الآلات المتصورة في أرضيات الإنتاج. هذه الفائدة الصوتية هي تأثير ثانوي لآلية التخميد نفسها التي توفر عزل الاهتزاز، ولا تتطلب أي معالجة صوتية إضافية. | تخطيط وطلب تحديثات | معلمة التخطيط |
واجهة التركيب
| سطح التركيب المطلوب | مسطح إلى 0.2 مم عبر البصمة، معدن عاري نظيف |
|---|---|
| عزم دوران التركيب | 55 ± 5 نيوتن متر للمسمار M12 |
| متطلب رفع الآلة | خلوص 10-15 مم فوق الحامل الحالي |
| وقت تركيب لكل حامل | حوالي 15-20 دقيقة (باستثناء رفع/خفض الآلة) |
| نافذة تحديث نموذجية بأربع نقاط | نوبة عمل واحدة (8 ساعات) بما في ذلك التحضير وفحص المحاذاة |
| أدوات خاصة مطلوبة | مفتاح عزم دوران معاير، مؤشر قرصي (لفحص الانحراف) |
| أداء العزل المقارن | نوع الحامل |
| التردد الطبيعي | نسبة التخميد |
| التكلفة النسبية | JZP-7.0 (مطاط) | 10-14 هرتز | 0.18-0.22 | 15-20 هرتز |
|---|---|---|---|---|
| 1.0* (خط الأساس) | عازل زنبركي فولاذي | 3-5 هرتز | 0.01-0.03 | 5-7 هرتز |
| 2.5-4.0* | وسادة فلين/فلين | 20-30 هرتز | 0.05-0.10 | 30-45 هرتز |
| 0.5-0.8* | عازل حبل سلكي | 8-15 هرتز | 0.10-0.20 | 12-20 هرتز |
| 3.0-5.0* | الضمان ودعم دورة الحياة | يحمل JZP-7.0 ضمانًا لمدة 24 شهرًا ضد عيوب التصنيع ومجموعة الضغط المبكرة التي تتجاوز 15٪ تحت الحمل المقدر في ظل ظروف التشغيل العادية. لمشاريع التحديث التي تتجاوز 50 وحدة، يتم تعيين مهندس تطبيق مخصص لمراجعة مواصفات الحامل الحالي، وتأكيد التوافق الأبعادي، وتقديم توصيات تسلسل التركيب. يتم تقديم توصيات مخزون الصيانة بناءً على تاريخ متوسط الوقت بين الاستبدال للعميل، مما يضمن توفر قطع الغيار دون تكاليف حمل مخزون مفرطة. يتوفر دليل تبادل أبعادي يغطي أشكال الحوامل القديمة الأكثر شيوعًا للمساعدة في الفحص الأولي للتوافق قبل الطلب. | أمثلة على تطبيقات التحديث | تم نشر JZP-7.0 بنجاح في تحديثات: مراكز تصنيع CNC Haas و DMG Mori (حوامل قاعدة M12) من عام 1998 إلى 2008؛ قواعد ضواغط مبردات Carrier و Trane الطاردة المركزية (بصمة مربعة 95 مم)؛ حزم ضواغط المسمار الدوارة Ingersoll Rand و Atlas Copco؛ إطارات عزل مكابس الطباعة Heidelberg و Komori؛ وحوامل آلات القولبة بالحقن Arburg و Engel. في كل حالة، تم إزالة الحامل الحالي، وتنظيف سطح التركيب، وتركيب JZP-7.0 في نفس الواجهة الملولبة داخل قاعدة الآلة — لا حفر، لا تعديل إطار، ومستويات اهتزاز تم التحقق منها بعد التركيب تلبي أو تتجاوز مواصفات المعدات الأصلية. |
