| اسم العلامة التجارية: | Hoan |
| رقم الموديل: | جيه زد بي-7.5 |
| موك: | 10 قطع |
| شروط الدفع: | خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون |
تم تصميمه مع هندسة آمنة للتشابك ونظام تعقب دائم للقيام بتحقيق التحكم في الاهتزازات دون تنازل حيث فصل المكونات ليس خياراً
في الصمامات التقليدية المرتبطة بين المطاط والمعدن، تكون الواجهة اللاصقة هي نقطة الفشل الوحيدة. تحت الأحمال الديناميكية المستمرة، الدورة الحرارية، أو أحداث الصدمة غير المتوقعة،يمكن أن يؤدي تدهور الملصق إلى فصل المطاط من المعدن مما يؤدي إلى وقت توقف غير متوقع للمعدات وتعطيل التشغيل.

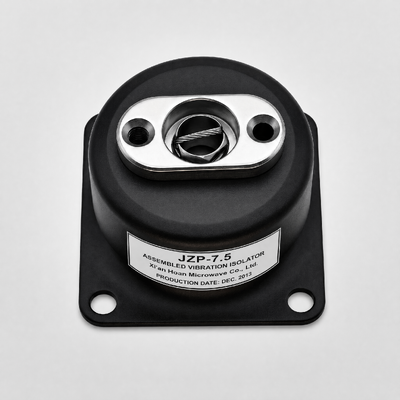

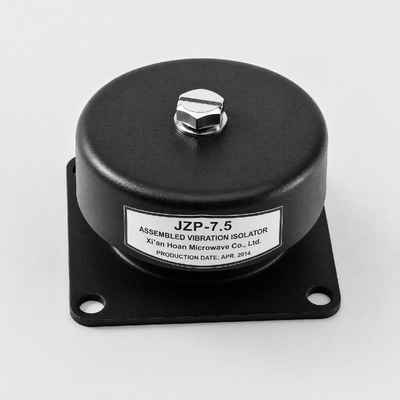

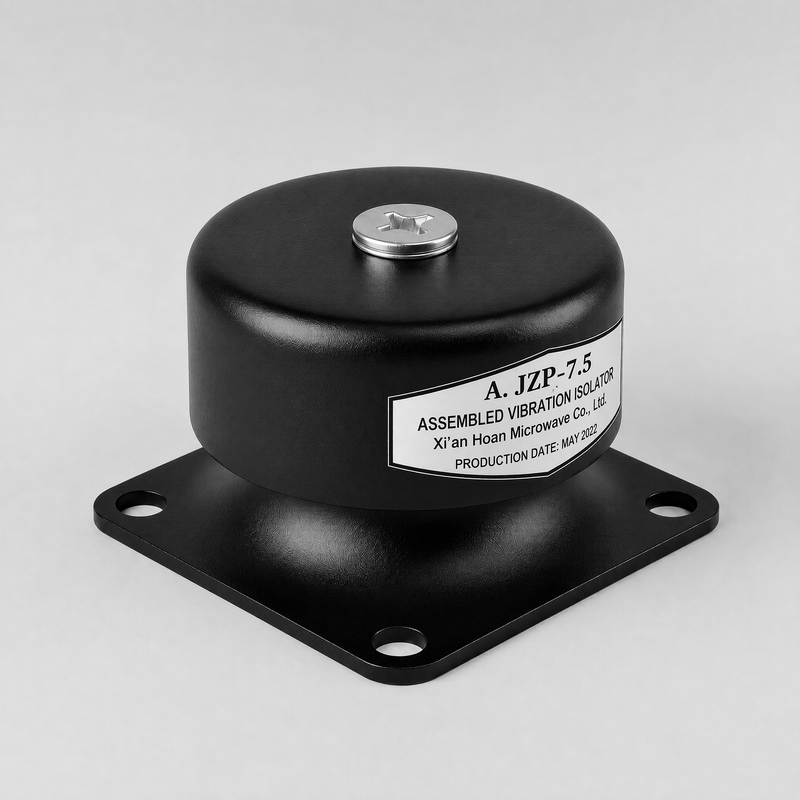

يتناول JZP-7.5 هذا القيود المتأصلة من خلالالهندسة الميكانيكية للترابطويتم صياغته مباشرة في عنصر المطاط. الجسم المطاطي يلف حول النواة الصلبة في ثلاثة أبعاد، وتشكيل قفل مادي لا يمكن تفكيكه حتى لو تدهورت الرابطة الكيميائية مع مرور الوقت.هذا المبدأ التصميم المطبق عادة في الهندسة عالية الموثوقية والبيئات الصناعية المتطلبة متوفر الآن لتطبيقات عزل الاهتزاز الصناعي.
الارتباط الميكانيكي + الارتباط الكيميائي يخلق مسار الحمل الزائد.
الواجهة اللاصقة الوحيدة تحمل 100% من الحمل خط الارتباط غير مرئي للتفتيش التدهور غير قابل للكشف
يتم وضع علامة دائمة على كل وحدة JZP-7.5 خلال عملية التشكيلرمز تعريف المجموعة المصنوعةعلى عكس الطباعة السطحية أو الملصقات اللاصقة التي تتلاشى، هذا الرمز هو جزء لا يتجزأ من الجسم المطاطي
تتبع دفعات المواد الخام وتاريخ الإنتاج ورقم تجويف القالب ونتائج اختبار مراقبة الجودة لكل مصعد فردي. أمر ضروري لامتثال ISO 9001: 2015 و IATF 16949
في حالة إجراء تحقيق في أداء الميدان، تتيح القدرة على تتبع مستوى المجموعة التحقيق المستهدف لمجموعات الإنتاج المحددة دون استدعاءات واسعة أو استبدال بطانية.
لا يمكن إزالة الرموز المنسوجة أو نسخها أو تعديلها مع توفير ضمان سلسلة التوريد بأن أقواس الاستبدال هي منتجات WNRLN الأصلية.
تمكن بيانات المجموعة العملاء من تتبع عمر التركيب وتاريخ الخدمة، مما يسهل جدولة الاستبدال القائم على الحالة داخل أنظمة إدارة الصيانة.
| معايير الأداء | |
|---|---|
| النموذج | (جي زي بي-7)5 |
| قدرة الحمل الاسمية | 7.5 كجم |
| التشوه تحت الحمل | ≤0.3 ملم |
| تردد الرنين | 35 ± 3 هرتز |
| مجموعة ترددات الاهتزاز | من 10 هرتز إلى 100 هرتز |
| درجة حرارة العمل | -45°C إلى +65°C |
| الصمود ضد الصدمة | 100 غرام / 6 ثانية |
| مقاومة النبضات | 40 غرام / 11 ثانية |
| مقاومة الطقس | ممتاز |
| بيانات الأبعاد (ملم) | ||||||||
|---|---|---|---|---|---|---|---|---|
| د | هـ | h | أ | ب | d1 | MG | R | |
| 58ملم | 29ملم | 17ملم | 50ملم | 60ملم | 5،5ملم | M6 | 5 ملم | |
يجمع JZP-7.5 بين صيغة دقيقةمركب المطاط الطبيعيمعقلب فولاذ الكربون المقوى بالزنكتم تحسين صياغة المطاط لضغط داخلي مرتفع (tan δ ≥ 0.15) لتحقيق أقصى استنزاف للطاقة لكل دورة اهتزاز.يخضع قلب الصلب لعلاج التجاوز قبل التشكيل لضمان مقاومة التآكل على المدى الطويل في واجهة المعدن المطاطي.
تخضع كل مجموعة إنتاج لسلسلة اختبار شاملة قبل الإفراج:
اختبار مقياس ريومتر لمكونات المطاط والفحص الأبعاد للقلب الصلب حسب خطة التحكم
شاطئ فحص صلابة وفحص بصري تجويف العفن في فترات محددة
التحقق من منحنى الصلابة الديناميكية، اختبار قوة السحب، والتحقق من قابلية قراءة رمز التتبع
العينات المحتفظة المحفوظة حسب رقم المجموعة لمدة 5 سنوات، قابلة للحصول عليها عن طريق رمز تعقب صب
يضمن تصميم مكافحة الانفصال سلامة التركيب خلال دورات بدء وإيقاف متكررة حيث تتحدى ذروات عزم الدوران العابرة الواجهات المرتبطة.
تستفيد أنظمة التبريد والمعالجة الهوائية على السطح من تصنيف ممتاز للأجواء والترابط الآمن في مواقع التثبيت التي يصعب الوصول إليها.
يمكن تعقب برامج الصيانة المجدولة لأنظمة الطاقة في حالة الاحتياط حيث تكون حالة التثبيت ضرورية من الناحية التشغيلية.
عزل الاهتزازات من المضخة المستمرة مع تتبع الشرائح الكاملة للصناعات المنظمة التي تتطلب سجلات الصيانة التي يمكن مراجعتها.
س: كيف يختلف الهيكل المتشابك عن أقواس المطاط المرتبطة القياسية؟
التثبيتات القياسية تعتمد فقط على الالتصاق الكيميائي بين المطاط والمعدن5 adds a three-dimensional mechanical interlock—the rubber is physically captured around the steel core geometry—creating a redundant load path that prevents separation even if the adhesive bond weakens over time.
السؤال: هل يمكن أن يتحمل رمز التتبع المنسوج التعرض للخارج؟
نعم، يتم صياغة الشفرة في الجسم المطاطي أثناء التشويش وتصبح ميزة هيكلية دائمةومجموعة كاملة من درجات الحرارة التشغيلية دون تدهور.
س: ما هي الوثائق المتوفرة لمراجعات تعقب المجموعة؟
عند الطلب، نحن نقدم شهادة تعقب المجموعة ربط الرمز الصبغ إلى: شهادة المواد الخام من التحليل، تاريخ الإنتاج والتحول، ورقم تجويف القالب، وسجلات التفتيش في عملية،وثائق الإفراج النهائية عن الـ QC.
تحديد JZP-7.5 مع الارتباط الهيكل المضاد للانفصال لتطبيق عزل الاهتزاز الخاص بك. طلب الرسومات الأبعاد، وشهادات المواد، ووحدات عينة للتقييم.
