| اسم العلامة التجارية: | Hoan |
| رقم الموديل: | جي زي بي-8.5 |
| موك: | 10 قطع |
| شروط الدفع: | خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون |

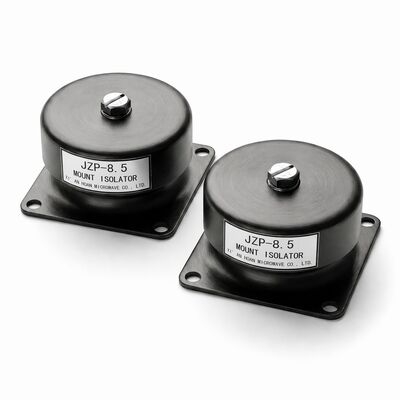

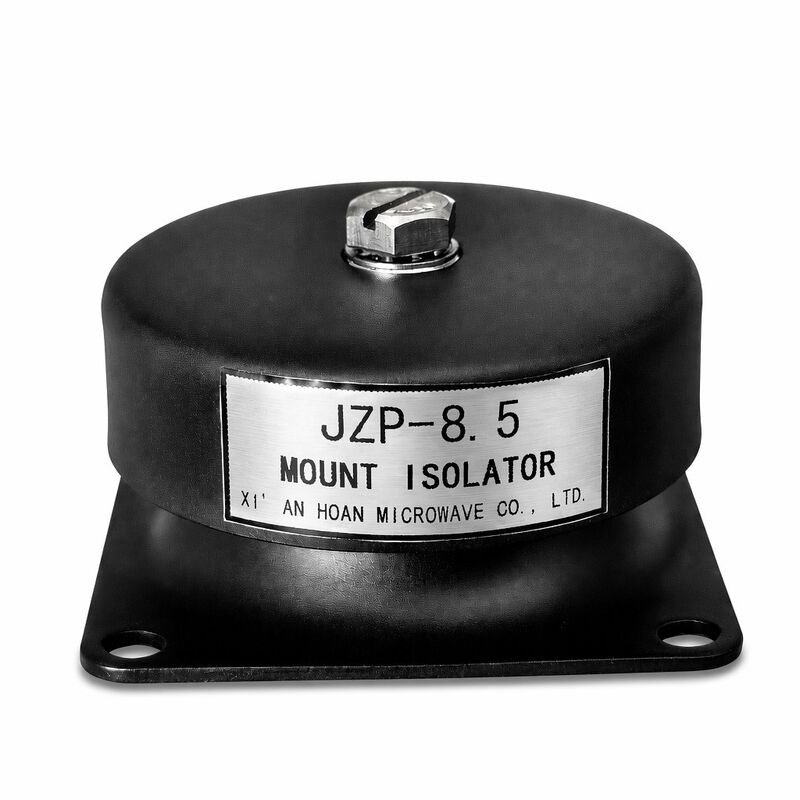

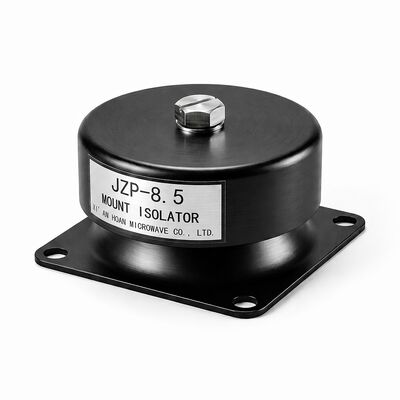

الـجيه زي بي-85عازل الاهتزاز المطاطي المعدني، مع حد 8.5 كجم من الحمل الاسمي لكل قاعدة، يحل تحديين مستمرين في عزل الاهتزاز الصناعي:عدم انتظام سطح التثبيت وتخفيف العقدة تحت الحمل الدوريعنصرها المطاطي يستوعب الانحراف الزاوي والانحراف المتوازي أثناء التثبيت،في حين أن نظام الخيوط المدمج المضاد للترهل يحافظ على سلامة التشبيك على فترات الخدمة الممتدة.
النشاطات الميدانية نادراً ما تظهر أسطح التثبيت الموازية المسطحة تماماً.5 عناصر مطاطية ينحني لتمتص ما يصل إلى ± 15 درجة من عدم التوجيه الزاوي و ± 3 ملم من الانحراف المتوازي بين أسطح التزاوجهذا يزيل الحاجة إلى التلميع، طحن،أو معالجة دقة من منصات التثبيت تقلل من عمل التثبيت بنسبة تقدر بنسبة 30٪ إلى 40٪ في سيناريوهات التجديد عندما لا يمكن تعديل البنية التحتية الحاليةيعود الايلاستومر إلى هندسته الأصلية بمجرد محاذاة وعزم الدوران، مما يضمن أن أداء العزل المسموح به لا يتعرض للخطر بسبب ضبط التثبيت.
يعد تخفيف المسامير الناجم عن الاهتزاز من بين أكثر الأسباب شيوعاً لفشل العزل أثناء الخدمة. يعالج JZP-8.5 هذا من خلال نهج الحماية المزدوجة:محار قفل من النيلون الذي يحافظ على عزم الدوران السائد تحت الاهتزاز المستمر، و وجه غسالة الفولاذ الملصق الذي يوزع قوة الضغط بالتساوي عبر الواجهة المطاطية المعدنية.000+ دورة تحميل في اختبار المقاعد السريعةلا تحتاج إلى مركبات ثانوية لتثبيت الخيوط، مما يسهل كل من التثبيت الأولي والوصول إلى الصيانة في المستقبل.
| المعلم | المواصفات |
| النموذج | جيه زي بي-85 |
| الحمل الاسمي لكل جبل | 8.5 كجم |
| الانحناء الساكن عند الحمل الاسمي | ≤ 0.3 ملم |
| التردد الطبيعي (عمودي) | 35 ± 3 هرتز |
| نطاق درجة حرارة الخدمة | -45 °C إلى +65 °C |
| تصنيف نبض الصدمة | 100 غرام / 6 ميس نصف الصين |
| استجابة ذروة التسارع | ≤ 3.6 km/s2 |
| معامل التخفيف | 0.5 |
| كفاءة العزل (10500 هرتز) | ≥ 90% |
| قطر الجسم | 58 ملم |
| الارتفاع المثبت | 29 ملم |
| خيط الربط | M6 × 1.0 |
| بصمة متزايدة | 60 ملم × 50 ملم |
| القدرة على عدم المواءمة الزاوية | ± 15 درجة |
| القدرة الموازية للتعويض | ± 3 ملم |
للحصول على أداء مثالي ، ضع JZP-8.5 مع العنصر المطاطي بين قدم المعدات وقاعدة الأساس. قم بتشديد عقدة M6 إلى عزم دوران 8 10 N · m باستخدام مفتاح مقياس.المكسرات النيلونية المتكاملة توفر عزم دوران سلبي كاف لا تطبق المركبات السائلة لإغلاق الخيوط لأنها قد تتفاعل كيميائيا مع عنصر المطاطفحص العازلات سنوياً من أجل التشقق المرئي للمطاط، أو التشوه، أو المجموعة الدائمة التي تتجاوز 1 ملم.استبدال أي عازل يظهر علامات التدهور للحفاظ على أداء عزل الاهتزاز المسموح به.
