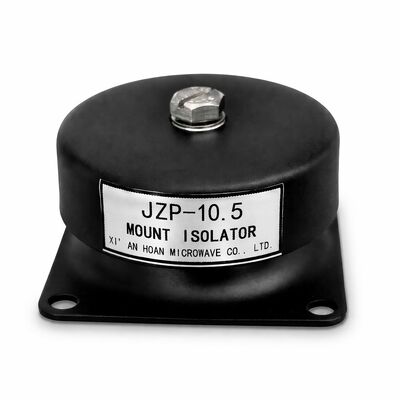

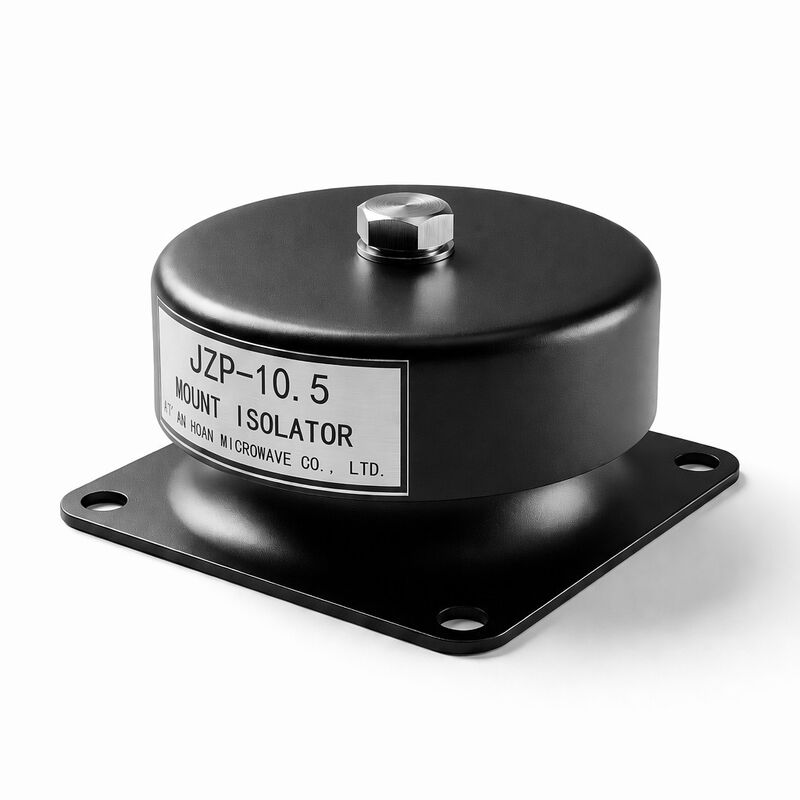

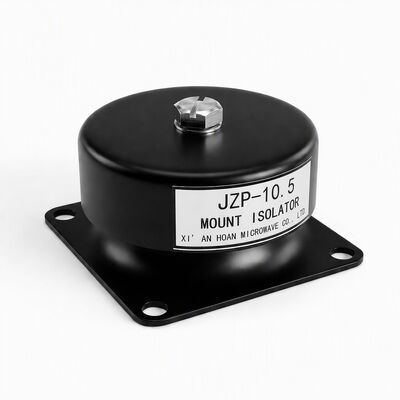

JZP-10.5 مثبت مطاطي لامتصاص الصدمات بنسبة ديناميكية إلى ثابتة محسنة مقاوم للتشقق بالأوزون NR عازل للاهتزاز

مثبت مطاطي عالي الدقة JZP-10.5 لامتصاص الصدمات

إن JZP-10.5 هو عازل اهتزاز مصمم بدقة من المطاط والمعادن المدمجة للمعدات الصناعية التي تتطلب خصائص صلابة ديناميكية إلى ثابتة مستقرة و متانة بيئية طويلة الأمد. يكمن تميزه الأساسي في تركيبة المطاط الطبيعي (NR) التي تحافظ على نسبة ديناميكية إلى ثابتة تبلغ ≤1.4 — وهي معلمة حاسمة تضمن سلوك المثبت بشكل يمكن التنبؤ به تحت الأحمال الثابتة والظروف المتذبذبة، مما يمنع انحراف الرنين في الآلات الدوارة.

عملية التصنيع وضمان الجودة

• قولبة بالضغط — يتم إنتاج كل وحدة JZP-10.5 عبر قولبة بالضغط عالي الضغط عند 150-160 درجة مئوية، مما يحقق كثافة تشابك كاملة في جسم المطاط للحصول على خصائص ميكانيكية متسقة دفعة بعد دفعة.
• ربط معدني مفلكن — تخضع النواة الفولاذية لمعالجة مسبقة بالفوسفات الزنك وطلاء لاصق Chemlok قبل فلكنة المطاط، مما يخلق قوة ربط تتجاوز 8 ميجا باسكال — أعلى بكثير من قوة تمزق المطاط نفسه.
• اختبار التحميل والانحراف بنسبة 100% — يتم أخذ عينات من كل دفعة إنتاج لمنحنيات الصلابة الثابتة والديناميكية على إطار اختبار هيدروليكي مؤازر MTS، مع الاحتفاظ بسجلات تتبع كاملة لمدة 36 شهرًا.
• التحقق من الدفعة في غرفة الأوزون — تتعرض عينات مركب المطاط الطبيعي (NR) من كل دفعة للأوزون بتركيز 50 جزء في المليار (pphm) عند 40 درجة مئوية لمدة 72 ساعة وفقًا للمعيار ASTM D1149، مع عدم وجود تشققات مرئية كمعيار قبول.

المواصفات الفنية

خصائص الأداء

النسبة الديناميكية إلى الثابتة ≤1.4 لـ JZP-10.5 هي ميزة بارزة في فئتها. عمليًا، هذا يعني أن المثبت تزداد صلابته بنسبة لا تزيد عن 40% عند الانتقال من التحميل المسبق الثابت إلى الإثارة الديناميكية — مما يقلل من تحول التردد الطبيعي للنظام الذي يعاني منه عادةً المثبتات المطاطية العامة. هذا ذو قيمة خاصة للمعدات ذات السرعة المتغيرة حيث يكون تجنب الرنين عبر نطاق من سرعات الدوران التشغيلية أمرًا ضروريًا.

تشتمل تركيبة المطاط الطبيعي المقاومة للأوزون على مضادات الأوزون القائمة على بارا فينيلين ديامين وشمع بلوري دقيق يزهر على السطح، مكونًا طبقة واقية. تم التحقق من صحة هذه الحماية المزدوجة من خلال اختبارات الطقس المعجلة المكافئة لأكثر من 5 سنوات من التعرض الخارجي في المناخات المعتدلة.

إرشادات التركيب

• يجب أن يكون تسطيح سطح التركيب في حدود 0.2 مم عبر بصمة التركيب
• عزم الشد: 25-30 نيوتن متر للمسامير M10
• استخدم دائمًا مجموعة من الغسالة المسطحة وغسالة الزنبرك لمنع الارتخاء
• اترك مسافة لا تقل عن 5 مم حول جسم المطاط للسماح بالانثناء غير المقيد
• لأنظمة المثبتات المتعددة، تأكد من أن توزيع الحمل لا يتجاوز ±10% تباين بين المثبتات

التطبيقات النموذجية

• أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) — عزل ضواغط المبردات، ومراوح أبراج التبريد، ووحدات مناولة الهواء عن هياكل المباني
• مضخات صناعية — تقليل الاهتزازات المنقولة عبر الأنابيب في تركيبات المضخات الطاردة المركزية والغشائية
• مجموعات المولدات — عزل تحت الإطار لمولدات الديزل والغاز الطبيعي حتى 50 كيلو فولت أمبير
• محطات الضواغط — عزل ضواغط المكبس واللولب في أنظمة التبريد والهواء المضغوط
• آلات النسيج — تخفيف اهتزازات أنوال النسيج وآلات الغزل في بيئات الإنتاج

التعبئة والشحن

التعبئة القياسية: صندوق فردي يحمل علامة WNRLN مع بطانة من رغوة البولي إيثيلين، 50 وحدة لكل كرتون رئيسي مزدوج الجدار من ورق الكرتون المقوى بدرجة تصدير (420 * 320 * 250 مم، حوالي 11 كجم إجمالي). تتوفر تسميات مخصصة ورموز شريطية لطلبات مصنعي المعدات الأصلية. الشحن القياسي عن طريق الشحن البحري (FCL/LCL) من موانئ شنتشن أو قوانغتشو، مع خيارات الشحن السريع الجوي للتسليمات العاجلة.

خيارات التخصيص

نحن نقدم ضبط صلابة المركب (نطاق 45-70 شور أ)، وأبعاد مسامير بديلة (M8، M12)، وأجهزة من الفولاذ المقاوم للصدأ للبيئات المسببة للتآكل، ومتغيرات مطاط السيليكون لنطاق درجة حرارة ممتد (-60 درجة مئوية إلى +200 درجة مئوية). تنطبق الحد الأدنى لكميات الطلب على التركيبات المخصصة.اتصل بفريق الهندسة لدينا بمتطلبات تطبيقك للحصول على توصية مخصصة.
