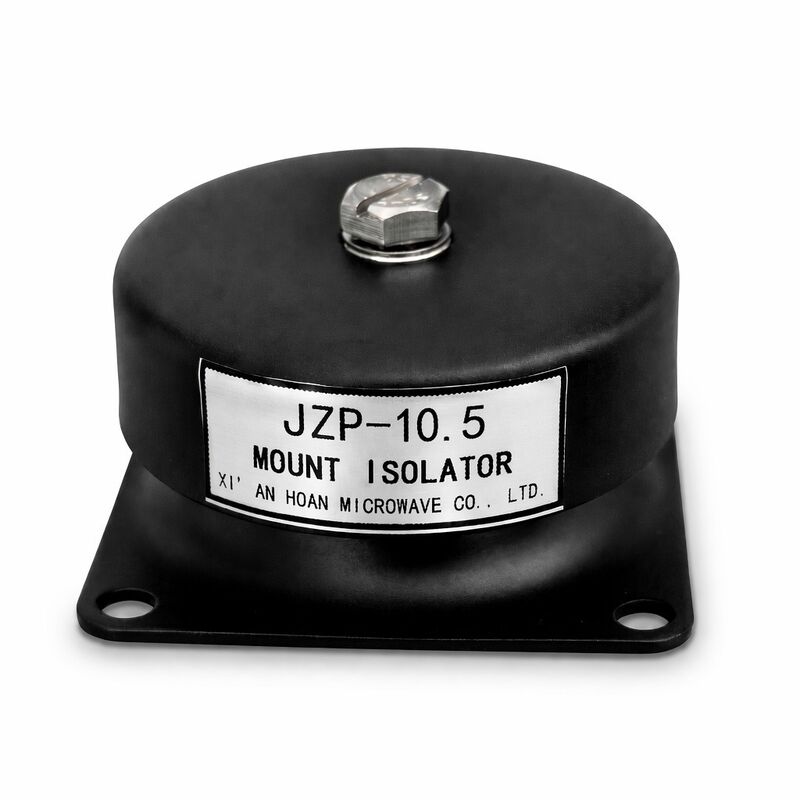

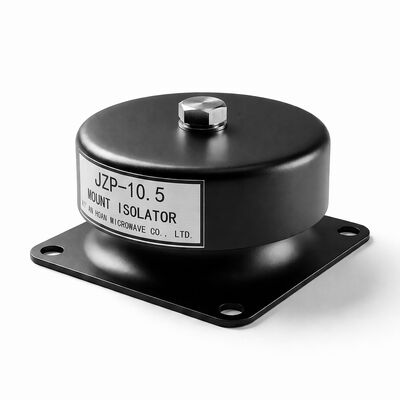

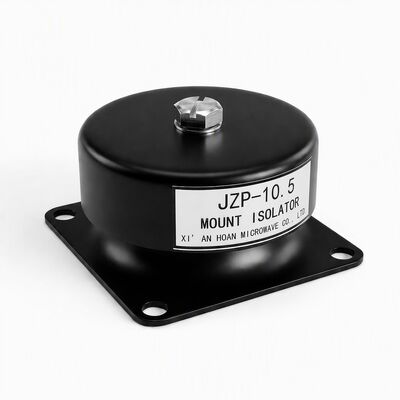

JZP-10.5 ممتص الصدمات المطاطي ثلاثي الأبعاد متعدد الاتجاهات لامتصاص الحمل الاستاتيكيه ESD عازل الاهتزاز الآمن

JZP-10.5 عازل اهتزازات ESD آمن متعدد الاتجاهات

الـ(جي زي بي 10)5يتناول تحديًا محددًا في بيئات التصنيع الدقيق والإلكترونيات: الحاجة إلىعزل الاهتزاز الذي يعمل من أي اتجاهبينماإزالة الشحنات الكهربائية بشكل آمنوالتي يمكن أن تضر المكونات الحساسة. هندسة الايستومر القبة والتركيبة المركبة الموصلة تجعلها الخيار المفضل لأدوات أشباه الموصلات،وبنية تحتية الخادم حيث يمكن أن تسبب أحداث ESD الملايين في وقت توقف.

كيف يعمل الامتصاص الثلاثي الأبعاد متعدد الاتجاهات

على عكس الأقواس الأسطوانية التقليدية التي تتفوق في الضغط المحوري ولكن تصلب بشكل كبير تحت القطع والحملات الملتوية ، تستخدم JZP-10.5ملف الستومر من القطاع الكرويتوفر هذه الهندسة صلابة شبه متجانسة، مما يعني أن استجابة الصمام هي مماثلة سواء كان الاهتزاز يصل محوريًا أو شعاعيًا أو في أي زاوية منحنية.عنصر المطاط ينحرف في الوضع المشترك للضغط والقصيمتص الطاقة من خلال التخفيف الهستيري عبر المحاور الثلاثة في وقت واحد5 تم تحقيق معدلات فقدان نقل الاهتزاز من 82-85٪ عبر عرض النطاق الترددي للإثارة 10-500 هرتز عند تحميلها إلى 50-70٪ من السعة المسجلة.

آلية الحماية الخاصة بـ (إيه دي)

• شبكة الكربون الموصلةيتم تحميل البوليمر الأساسي NR / CR مع الكربون الأسود الموصل عالي الهيكل في نسبة حجمية فوق عتبة التسرب.تشكيل مسارات موصلة مستمرة عبر مصفوفة الإيلاستومر دون المساس بالخصائص الميكانيكية.
• مقاومة السطح 104-106 Ωتم وضعها في النقطة الحلوة التفريغية الساكنة: موصلة بما فيه الكفاية لنزيف الشحنات في غضون ميلي ثانية (تلبية متطلبات ANSI / ESD S20.20 من وقت الانهيار < 2 ثانية من 1000V إلى 100V) ،ومع ذلك مقاومة بما فيه الكفاية لمنع تدفق التيار الخطير في حالة الاتصال العرضي بالدوائر الموجودة.
• خصائص مضادة للحركة الدائمةعلى عكس الرذاذات الموضعية المضادة للثبات والتي تتلاشى مع التعامل والتنظيف، يوفر المركب المليء بالكربون حماية ESD دائمة ومستقلة عن الرطوبة طوال عمر المنتج.

الإنتاج والامتثال

• بيئة خلط خاضعة للرقابةيتم تحقيق تشتت أسود الكربون عن طريق خلط داخلي مزدوج (نوع بانبوري) مع مراقبة منحنى الطاقة في الوقت الحقيقي للتحقق من جودة التشتت. يؤدي التشتت الضعيف إلى نقاط ساخنة للمقاومة ،لذلك كل دفعة تخضع لختبار قسيمة المقاومة في الخط قبل التشكيل.
• 61340-5-1 الامتثاليتبع برنامج التحكم في ESD لدينا المعيار الدولي لحماية الأجهزة الإلكترونية من الظواهر الإلكترونية.تتوفر حزم من الوثائق بما في ذلك شهادات الامتثال وسجلات مقاومة الشرائح مع كل شحنة.
• قابلية التتبعيتم تعيين كل مجموعة من مجموعات الإنتاج رمز مجموعة فريد يمكن تتبعها إلى مجموعات المواد الخام، ومعلمات الخلط، وسجلات الصحافة الصبية، وبيانات اختبار مراقبة الجودة التي تم الاحتفاظ بها لمدة 36 شهرًا.

المواصفات التقنية

التثبيت والصيانة

• تأكد من أن سطح التثبيت متصل كهربائيا بشبكة الأرضية ESD للمنشأة (الموصى بها: < 1 Ω إلى الأرض)
• التحقق بشكل دوري من مقاومة السطح بمقياس ميغومتر معايرة لكل فترة IEC 61340-2-3 الموصى بها: كل 6 أشهر أو 2000 ساعة تشغيل
• لا ترسم أو تغطية أو تطبيق الملصق على سطح المطاط لأن هذا سوف يضعف الموصلات
• تنظيف فقط مع الكحول الإيزوبروبيلي ومناشف خالية من القشرة؛ يمكن أن تستخرج المنظفات القائمة على المذيبات المضادة للولايات المتحركة
• استبدال الأقواس التي تظهر الشقوق المادية، أو المجموعة الدائمة التي تتجاوز 15٪ من الارتفاع الأصلي أو قياسات المقاومة خارج نطاق 104-106 Ω

تطبيقات الصناعة

• تصنيع أشباه الموصلاتروبوتات معالجة الوهف، عزل أدوات التصوير الحجري، تخفيف الاهتزازات من آلة CMP في الغرف النظيفة من الفئة 100/1000
• خطوط التجميع SMTأقدام آلة الاختيار والوضع، عزل ناقل فرن إعادة التدفق، تركيب محطة فحص AOI
• البنية التحتية لمراكز البياناتعزل قاعدة رف الخادم ، فصل الاهتزازات من صفحة HDD ، تركيب وحدة CRAC لمنع الضوضاء الناجمة عن الهيكل
• الطبية والمختبراتعزل اهتزاز الطرد المركزي، تركيب قاعدة المجهر الإلكتروني، جداول التوازن الدقيقة، منصات دورة الحرارة PCR
• الاختبار والقياسأساسات آلة قياس الإحداثيات (CMM) ، جداول لقياس التداخلات بالليزر، معدات القياس الحساسة لاهتزاز

ميزة مقارنة

تتطلب أقواس الاهتزاز التقليدية أشرطة أرضية منفصلة أو حصائر موصلة لمعالجة مخاوف ESD إضافة التكلفة وتعقيد التثبيت ونقاط الفشل المحتملة.5 يدمج تخفيف الاهتزاز والتبديد الساكن في وحدة صغيرة واحدة، والحد من عدد BOM وتبسيط التجميع لمصنعي معدات OEM.تمكين التثبيت أسرع وأكثر تسامحًا على خط الإنتاج.

معلومات الطلب

متاحة من المخزون في التكوين القياسي. تشمل خيارات تخصيص OEM: خيوط الدبابيس البديلة (M8 ، M12 ، UNC / UNF) ، أجهزة الفولاذ المقاوم للصدأ (الدرجة 304 أو 316) ،مركب على أساس السيليكون لمدى درجة الحرارة الممتدة، وتعديل المقياس الصلب.اطلب عينةللتقييم الداخلي ‬ نحن نرسل مجموعات التقييم في غضون 3 أيام عمل. أوراق بيانات تقنية، نماذج CAD ثلاثية الأبعاد (تنسيق STEP/IGS) ، وشهادات الامتثال متاحة عند الطلب.
