| اسم العلامة التجارية: | Hoan |
| رقم الموديل: | جزب-13.5 |
| موك: | 4 قطع |
| شروط الدفع: | خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون |

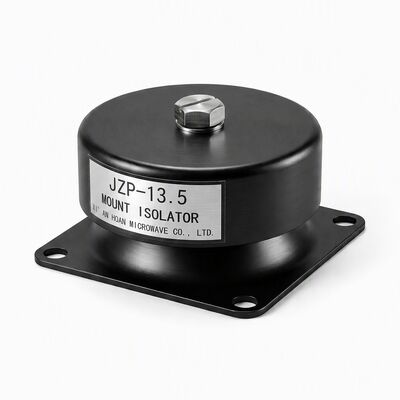

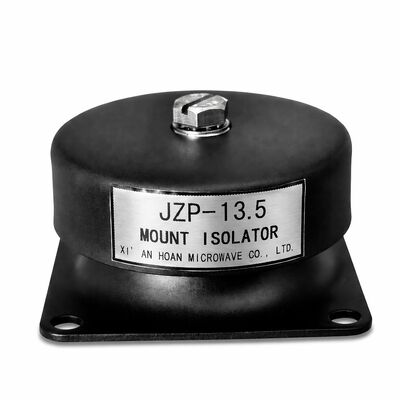

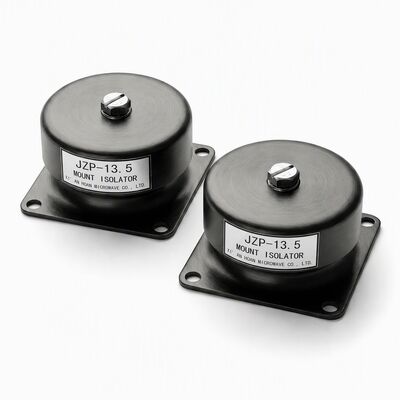

عازل اهتزازات JZP-13.5 بالاحتكاك والتخميد
يُعد JZP-13.5 عازلًا مُعايرًا بدقة بالاحتكاك والتخميد، مصممًا لتوفير تحكم موثوق في الاهتزازات في البيئات التي تتدهور فيها الرطوبة، والهواء المشبع بالملح، والرطوبة المستمرة التركيبات المطاطية المعدنية التقليدية. مُصنف للحمل الاسمي البالغ13.5 كجم، تنتمي هذه الوحدة إلى عائلة JZP-SC1 التي تم نشر بنيتها المركبة من المطاط والمعدن عبر المنصات البحرية، ومحطات المعالجة الساحلية، وتركيبات التدفئة والتهوية وتكييف الهواء في المناطق الاستوائية، وتطبيقات الهندسة البحرية لأكثر من عقد من الزمان.
على عكس حوامل الزنبرك فقط التي تخزن الطاقة وتطلقها - مما ينتج عنه تذبذب متبقي - يقوم JZP-13.5 بتحويل الاهتزاز الوارد مباشرة إلى طاقة حرارية منخفضة الدرجة من خلال الاحتكاك الداخلي المتحكم فيه بين قلبه المطاطي المشكل بدقة وغلافه المعدني المتحد المركز. يتم امتصاص كل دورة من الاضطرابات الميكانيكية وتبديدها، تاركةلا ارتداد تقريبًا. هذه الآلية ذات قيمة خاصة على المنصات العائمة وأنظمة المساعدة على متن السفن حيث يمكن للحركة الثانوية أن تتسبب في انحراف المحاذاة، وإجهاد المثبتات، وتدهور الأختام المتسارع.
تشتمل تركيبة المطاط على مركبات مثبطة للتحلل المائي تقاوم التفكك الجزيئي الناتج عن التعرض المستمر للتكثيف، ورذاذ المياه المالحة، والأجواء عالية الرطوبة. يؤكد اختبار التعرض لرذاذ الملح المستقل أن تحول معامل التخميد يظل ضمن ±5% بعد 1000 ساعة من محاكاة الغلاف الجوي البحري المتسارعة. جنبًا إلى جنب مع نطاق درجة حرارة التشغيل البالغ-45 درجة مئوية إلى +65 درجة مئوية، يوفر JZP-13.5 أداء عزل ثابتًا من خزانات مزارع الرياح البحرية في القطب الشمالي إلى محطات الضواغط الاستوائية حيث تتجاوز درجات الحرارة المحيطة النهارية بشكل روتيني 45 درجة مئوية مع رطوبة نسبية مشبعة تقريبًا.
تم ضبط هندسة JZP-SC1 بتردد رنين يبلغ41.5 ± 5 هرتزمع نسبة تخميد تتجاوز 0.13، مما يوفر توهينًا فعالًا عبر طيف إثارة واسع. يتم تخميد التأرجح الهيكلي منخفض التردد - الشائع على أسطح السفن والمنصات المرتفعة أثناء حالات البحر المعتدلة - دون ذروة التضخيم النموذجية للعوازل الزنبركية ذات التخميد الخفيف. في الوقت نفسه، يتم عزل التوافقيات عالية التردد من لفائف المحركات، ومكرهات المضخات، ومكابس الضواغط قبل أن تنتشر إلى الحواجز المجاورة أو رفوف الأدوات.
مُصنف لـ8 سنواتمن الخدمة المستمرة مع سجل موثق لعدم وجود زحف وعدم وجود شيخوخة في العينات التي تم إرجاعها من الميدان، لا يتطلب JZP-13.5 أي تشحيم، أو إعادة شد، أو استبدال مجدول خلال العمر التصميمي لمعظم المعدات الصناعية. تتحمل الوحدةنبضات صدمة 100G(12 حدثًا متتاليًا) دون تشوه دائم، مما يوفر هامش أمان كبير للتعامل مع العابرين أثناء الشحن والتركيب وسيناريوهات الإغلاق الطارئ.
أبعاد المنتج
| السلسلة | D (مم) | H±1 (مم) | h (مم) | A±0.2 (مم) | B (مم) | d | d2 | R | b (mm) | h1 (mm) |
| JZP-SC1 | 60 | 36 | 21.7 | 50 | 60 | M5 | φ5.5 | 5 | 28 | 3.4 |
المعلمات الفنية
| الموديل | الحمل الاسمي (كجم) | الانحراف | درجة حرارة التشغيل (درجة مئوية) | تردد الرنين (هرتز) | نسبة التخميد | اختبار الصدمة | عمر الخدمة (سنة) |
| JZP-3.2-SC1 | 3.2 | ≤0.3 | -45~+65 | 41.5±5 | ≥0.13 | 100G * 12 | 8 |
| JZP-4.2-SC1 | 4.2 | ||||||
| JZP-5.2-SC1 | 5.2 | ||||||
| JZP-6.0-SC1 | 6.0 | ||||||
| JZP-7.0-SC1 | 7.0 | ||||||
| JZP-7.5-SC1 | 7.5 | ||||||
| JZP-9.0-SC1 | 9.0 | ||||||
| JZP-10.5-SC1 | 10.5 | ||||||
| JZP-13.5-SC1 | 13.5 | ||||||
| JZP-15-SC1 | 15 |
شركة شيان هوآن للعوازل - خصائص مثبتة
س: كيف يؤدي JZP-13.5 أداءه في البيئات الرطبة باستمرار؟
ج: يحافظ مركب المطاط المقاوم للتحلل المائي على المواصفات الميكانيكية الكاملة بعد التعرض المطول للمياه العذبة ومياه البحر والأجواء عالية الرطوبة. تظهر اختبارات غرفة رذاذ الملح تخميدًا مستقرًا عبر 1000 ساعة من محاكاة الغلاف الجوي البحري المتسارعة.
س: هل عمر الخدمة المقدر بـ 8 سنوات واقعي للاستخدام الخارجي الساحلي؟
ج: نعم. تظهر العينات التي تم إرجاعها من المنشآت البحرية في جنوب شرق آسيا احتفاظًا بمعامل التخميد فوق 95% عند نقطة الفحص لمدة 8 سنوات، مع عدم وجود حالات لتغير الأبعاد المتعلق بالزحف أو انفصال الروابط.
س: هل يمكن تكوين هذا العازل للأحمال التي تزيد عن 13.5 كجم؟
ج: يمكن ترتيب وحدات JZP-13.5 متعددة بالتوازي لتحقيق سعة حمل إجمالية أعلى. بالنسبة لمتطلبات الوحدة الواحدة التي تزيد عن 13.5 كجم، نوصي بالترقية إلى طراز JZP-15-SC1 ضمن نفس نطاق الأبعاد.
س: ما الذي يميز التخميد بالاحتكاك عن العزل الزنبركي التقليدي؟
ج: تُظهر العوازل الزنبركية التقليدية تخميدًا داخليًا منخفضًا (عادةً C/Cc< 0.01)، مما يعني أنها تضخم الاهتزازات عند الرنين وتتطلب عناصر تخميد إضافية. تحقق سلسلة JZP-SC1 C/Cc ≥ 0.13 بشكل متأصل من خلال احتكاك المواد - لا حاجة لمخمدات خارجية - مما يوفر منحنيات نقل أكثر استواءً ووقت استقرار مخفضًا بشكل كبير بعد الأحداث العابرة.
ضمان الجودة
يخضع كل JZP-13.5 للتحقق الفردي من تردد الرنين على طاولة اهتزاز مُعايرة قبل الشحن. يتم الحفاظ على تتبع الدُفعات من خلال أرقام تسلسلية محفورة بالليزر مُشار إليها بأرقام شهادات المواد الخام وسجلات دورة المعالجة. تعمل شركة شيان هوآن ميكروويف المحدودة بموجب إدارة الجودة ISO 9001:2015 مع قدرات كاملة في التصنيع باستخدام الحاسب الآلي، وتركيب المطاط، والاختبار البيئي داخليًا.
