JGX-1276D-176B عازل اهتزاز الحبل السلكي منحنى التخفيف غير الخطي التدريجي الاحتكاك تشتيت الطاقة

عازل اهتزاز حبل فولاذي JGX-1276D-176B

إن JGX-1276D-176B هو عازل اهتزاز حبل فولاذي مصنوع من الفولاذ المقاوم للصدأ، مصمم للمعدات الصناعية التي تتطلب تشغيلًا ثابتًا تحت الاهتزاز المستمر وأحمال الصدمات العرضية. يحافظ هيكله المعدني بالكامل على استقرار الأداء عبر درجات الحرارة القصوى والرطوبة والمواد الكيميائية والزيوت والأوزون والغبار الكاشط، دون وجود أجزاء مطاطية أو مرنة تتلف أو تتشقق بمرور الوقت.

مبدأ العمل

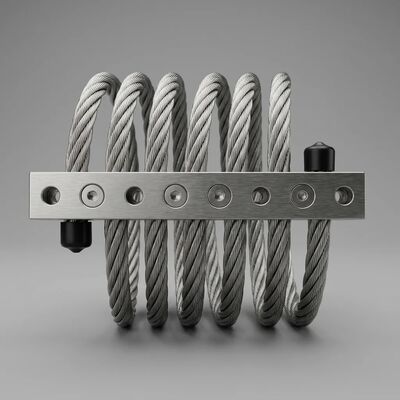

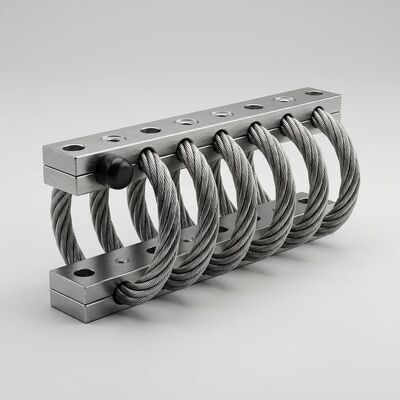

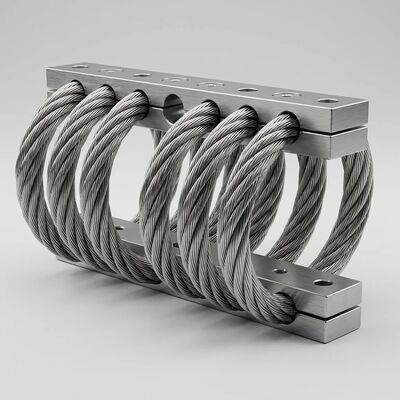

يتم تجميع كل عازل من كابل فولاذي مقاوم للصدأ مجدول مشكل على شكل حلقات حلزونية بين قضيبين تثبيت. يؤدي الانثناء المرن للحلقات الكابلية المشكلة مسبقًا إلى إنتاج حركة زنبركية، بينما يحول التلامس المنزلق بين خيوط الأسلاك الفردية الطاقة الميكانيكية إلى حرارة. توفر هذه الآلية المزدوجة دعمًا للحمل وتوهينًا للاهتزاز في مكون واحد مدمج.

نقاط البيع الرئيسية

• منحنى تخميد غير خطي تدريجي - يستجيب العازل بلطف للاهتزازات ذات السعة الصغيرة ويزداد صلابة تدريجيًا مع زيادة الانحراف، لذلك يتم تصفية الاضطرابات الخفيفة بينما يتم احتواء الصدمات الشديدة بقوة.
• تبديد طاقة الاحتكاك الجاف ذاتي التنظيم - يتم توليد قوة التخميد بشكل طبيعي عن طريق احتكاك الخيوط الداخلية للكابل، ويتم تعديلها تلقائيًا مع شدة الاهتزاز ولا تتطلب سوائل أو أختامًا أو صيانة.
• هيكل معدني بالكامل مقاوم للتآكل - كابل فولاذي مقاوم للصدأ مقترن بقضبان من الألومنيوم أو الفولاذ المقاوم للصدأ يوفر عمر خدمة طويلًا في البيئات الخارجية والبحرية وبيئات الغسيل.

المواصفات الفنية

المواد والتشطيب

تتوفر قضبان التثبيت من الفولاذ المقاوم للصدأ أو سبائك الألومنيوم. يمكن تشطيب قضبان الألومنيوم بالأنودة البيضاء للاستخدام القياسي أو الأنودة الصلبة للظروف الصعبة التي تتطلب صلابة سطح إضافية. الكابلات مصنوعة من سلك مجدول من الفولاذ المقاوم للصدأ 304.

التكيف البيئي

يعمل الجهاز بشكل موثوق في نطاق درجة حرارة تشغيل من -55 درجة مئوية إلى 120 درجة مئوية، مع تردد طبيعي يتراوح من 7 هرتز إلى 15 هرتز. هيكله المعدني بالكامل محصن ضد الأشعة فوق البنفسجية والأوزون والزيوت والهجمات الكيميائية، مما يجعله مناسبًا للتركيبات الخارجية ومناطق الغسيل.

إرشادات الاختيار

اختر اتجاه التركيب ومادة القضيب وفقًا لوزن المعدات والظروف البيئية. ينطبق تصنيف الحمل الساكن الأقصى البالغ 176 كجم على التركيب الرأسي؛ قم بتأكيد الحمل الديناميكي وتردد الاهتزاز لتطبيقك قبل الاختيار حتى يعمل العازل ضمن نطاق الانحراف المصمم له.

التطبيقات

مناسب للمضخات والمراوح والضواغط والمولدات والمحركات وأجهزة الطرد المركزي والأغلفة الإلكترونية وخزائن الاتصالات والأدوات البصرية ووحدات التدفئة والتهوية وتكييف الهواء والأدوات المخبرية التي تحتاج إلى حماية من الاهتزازات المنقولة وصدمات المناولة.
