امتصاص الصدمات المطاطي JZP-3.0B بتصميم هيكلي آمن عند الفشل، نسب صلابة محورية وشعاعية منفصلة

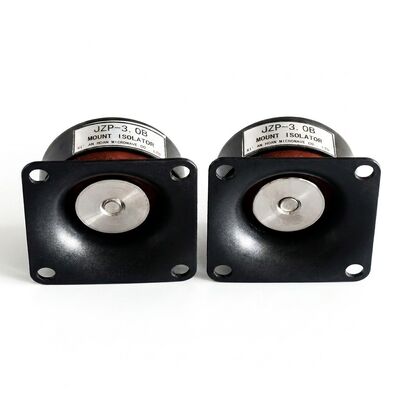

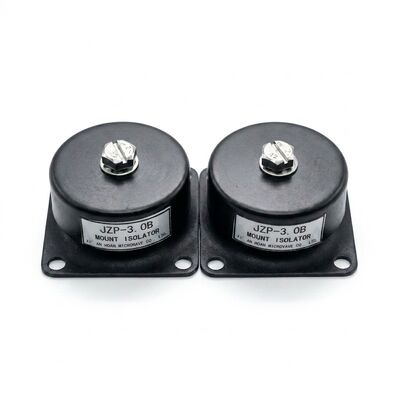

JZP-3.0B مسك الصدمات المطاطي

JZP-3.0B هو مدمج صدمات مطاطي مجمع من سلسلة JZP-B المصنعة من قبل شيان هوان. تحمل الوحدة حمولة اسمية 3.0 كجم وتجمع بين قلب رباعي فولاذي مع عنصر إيلاستومر مصبوبيتم تثبيته بين مصدر اهتزاز ودعمها ، ويمتص الصدمة ويقلل من الاهتزاز المنقول ، مما يبقي الضوضاء الناجمة عن الهيكل بعيدة عن الأرضيات والإطارات والمنازل.وتشمل نقاط التثبيت النموذجية مجموعات المركباتالآلات العامة والمحركات والضاغطات والمروحة والمضخات.

التصميم الهيكلي المتشابك الواقي من الفشل ونسب الصلابة المنفصلة

تصميم هيكلي آمن ضد الفشل.يتم الاحتفاظ بعنصر الاستومر والأدوات المعدنية من JZP-3.0B معًا بواسطة مفصل متداخل بدلاً من الالتصاق وحده.تحت الحمل الطبيعي المفصل ينشر القوة بالتساوي عبر وجوه الاتصالإذا كان الرابط بين المطاط والمعدن مفرطًا ، فإن القفل يحتفظ بالإيلاستومر في الداخل ، بحيث لا ينفصل العازل إلى أجزاء فضفاضة.المعدات المدعومة تبقى في مكانها أثناء حدوث حدوث زيادة في الحمل، والذي يحد من الأضرار الثانوية للضربات على الأدوات والأغلفة.

نسب الصلابة المحورية والشعاعية المنفصلة.يتم التحكم في قيم الصلابة المحورية والشعاعية من خلال معايير تصميم منفصلة: يتم تحديد الاتجاه المحوري من خلال ارتفاع وقسم العمود الإلاستومري ،بينما يتم تعيين الاتجاه الشعاعي بواسطة قطر العمود والفراغ الداخلي للمحفظةلأن القيم اثنين يتم ضبطها بشكل مستقل، يمكن أن توفر JZP-3.0B استجابة محورية منسجمة لحملها الاسمي 3.0 كجم جنبا إلى جنب مع الاحتواء الجانبي في الاتجاه الشعاعي.العازل يبقي تردد الرنين بالقرب من 41.5 هرتز مع نسبة تخفيف أعلى من 0.13 عبر هذه الترتيبات التثبيت.

بيانات النموذج (JZP-3.0B)

القيم أدناه مأخوذة من الصف JZP-3.0B من الورقة الفنية JZP-B.

معايير الأبعاد

تتبع JZP-3.0B تخطيط JZP-B. يعطي الصف أدناه قيم الأبعاد لتخطيط JZP-B (D ، H ، h ، A ، B ، d1 ، MG و R) المستخدم من قبل JZP-3.0B.

التطبيقات

يتناسب JZP-3.0B مع المعدات التي يجب أن تستمر في التشغيل بينما تولد آلة قريبة اهتزازات: المحركات وصناديق التروس في المركبات والأوعية، ضاغطات ومروحة ومضخات ومولدات في المصانع،وأخزان تحتوي على أجهزة تحكم إلكترونيةيستخدم أيضا على أسطح الآلات وتحت غرف النباتات الضوئية حيث الهدف هو منع الاهتزاز من الانتشار إلى الطوابق المحتلة.
