JZP-4.0B مطاط مضاد للصدمات مضاد للدوران فتحة هندسة فيلم جاف معزول بطلاء منخفض الاحتكاك

JZP-4.0B مسك الصدمات المطاطي

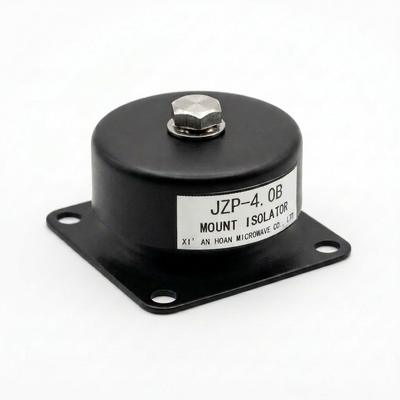

JZP-4.0B هو مدمج صدمات مطاطي مجمع من سلسلة JZP-B المصنعة من قبل شيان هوان. تحمل الوحدة حمولة اسمية قدرها 4.0 كجم وتجمع بين قلب رباعي فولاذي مع عنصر إيلاستومر مصبوبيتم تثبيته بين مصدر اهتزاز ودعمها ، ويمتص الصدمة ويقلل من الاهتزاز المنقول ، مما يبقي الضوضاء الناجمة عن الهيكل بعيدة عن الأرضيات والإطارات والمنازل.وتشمل نقاط التثبيت النموذجية مجموعات المركباتالآلات العامة والمحركات والضاغطات والمروحة والمضخات.

هندسة الفتحة المناهضة للدوران وتغطية الفيلم الجاف منخفضة الاحتكاك

هندسة فتحة مضادة للدورانويتم تصنيع غطاء JZP-4.0B مع فتحات تشغل مفاتيح متطابقة على وجه التركيبالمسامير تحتفظ بالبيت وعمود الاستومر في توجيه ثابت حول محور التثبيت، بحيث لا يمكن للدوران من المعدات أو الأحمال الجانبية أثناء التشغيل أن تلتفت العزل خارج الموقع. وبالتالي يبقى الحمل على المحور المصمم ويتم الحفاظ على الصلابة الاسمية للوحدة.

طبقة جافة منخفضة الاحتكاكتحتوي الوجوه المنزلقة من JZP-4.0B على طبقة من الأفلام الجافة التي تبقي الاحتكاك منخفضًا دون استخدام مواد التشحيم السائلة.يظل الطلاء فعالًا عبر نطاق درجة حرارة العمل للمعزل، لا تجمع الغبار أو الحصى ، وتقلل من حركة الانزلاق عندما تتوسع المعدات المدعومة أو تتقلص أو تهتز. وهذا يبقي القوى المنقولة مستقرة ويبسط الصيانة.

بيانات النموذج (JZP-4.0B)

القيم أدناه مأخوذة من الصف JZP-4.0B من الورقة الفنية JZP-B.

معايير الأبعاد

تتبع JZP-4.0B تخطيط JZP-B. يعطي الصف أدناه قيم الأبعاد لتخطيط JZP-B (D ، H ، h ، A ، B ، d1 ، MG و R) المستخدم من قبل JZP-4.0B.

التطبيقات

يتناسب JZP-4.0B مع نقاط التثبيت التي تميل فيها عوائق الدوران أو الأحمال الجانبية إلى تدوير العزل ، مثل المحركات وصناديق التروس في المركبات والسفن ، ومجموعات المولدات والمضخات والمروحة والمضغطات.والواجهات المطلية منخفضة الاحتكاك أيضا مناسبة للمعدات مع التوسع الحراري، حيث يجب أن يسمح الرفع بحركة نزول صغيرة دون نقل قوة إضافية.
