| اسم العلامة التجارية: | Hoan |
| رقم الموديل: | جي زي بي-2.5 سي |
| موك: | 4 قطع |
| شروط الدفع: | خطاب الاعتماد، D/A، D/P، T/T |

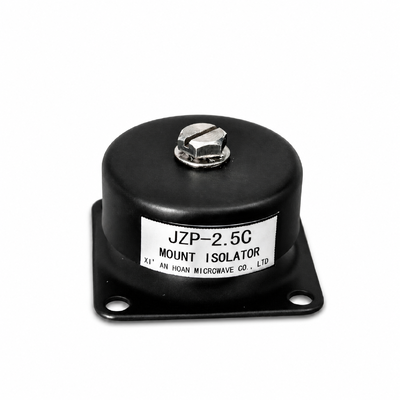

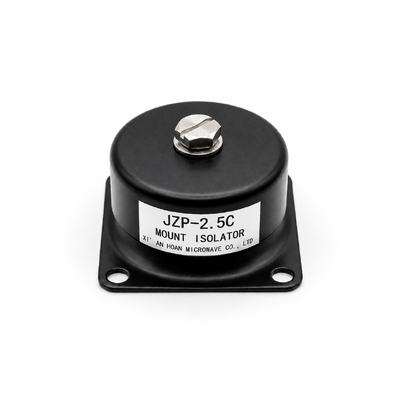

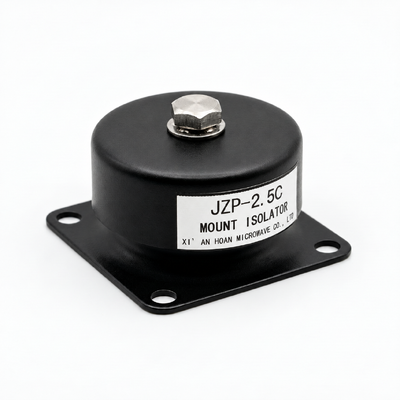

JZP-2.5C ماص الصدمات المطاطي — نظرة عامة على المنتج
JZP-2.5C هو عازل اهتزاز مُصنّع مسبقًا (JZP) من سلسلة JZP-C، يتم توريده بواسطة شركة Xi'an Hoan Mirowave Co. Ltd. يتم تركيبه بين آلة تهتز وقاعدتها، أو بين هيكل وأساسه، بحيث يتم تقليل الاهتزاز والضوضاء المنقولة عبر الهيكل قبل وصولها إلى الإطار الداعم. يتم ربط مادة مطاطية بالصفائح المعدنية، ويتم تثبيت الوحدة بمسامير M4*10، وتحمل حمولة اسمية تبلغ 2.5 كجم في جسم أسطواني.
لماذا التحكم في الاهتزاز والضوضاء مهم
إذا تُركت دون رقابة، تنتقل الاهتزازات من مصدرها إلى الهيكل المحيط، حيث يمكن أن تؤدي إلى فك المثبتات، وإجهاد المفاصل، وإشعاع الضوضاء إلى المساحات المشغولة. يقوم العازل بمقاطعة هذا المسار ويحمي الآلة والهيكل والأشخاص القريبين. تم تصميم JZP-2.5C للقيام بذلك بالضبط في الجسور وأنظمة السكك الحديدية والمباني والمصانع الصناعية.
المعلمات الفنية
| المعلمة الفنية | JZP-0.3C | JZP-0.5C | JZP-0.8C | JZP-1.0C | JZP-1.2C | JZP-1.5C | JZP-1.8C | JZP-2.0C | JZP-2.5C | JZP-3.0C |
| الحمولة الاسمية (كجم) | 0.3 | 0.5 | 0.8 | 1.0 | 1.2 | 1.5 | 1.8 | 2.0 | 2.5 | 3.0 |
| الانحراف | ضغط لأسفل | |||||||||
| إزاحة التشوه (مم) | ≤0.3 | |||||||||
| تردد الرنين (هرتز) | 35±3 | |||||||||
| درجة حرارة التشغيل (°C) | -45~+65 | |||||||||
| الصدمة (Ks) | 100g / 6ms | |||||||||
| الاستجابة القصوى (G) | ≤3.6 كم/ثانية2 | |||||||||
| الاهتزاز (Kv) | يتوافق مع المعيار الوطني GJB150-16 | |||||||||
المواصفات الرئيسية في لمحة
الحمولة الاسمية 2.5 كجم؛ التردد الطبيعي من 7 هرتز إلى 15 هرتز؛ الصلابة المحورية 50 نيوتن/مم؛ عزل الاهتزاز يصل إلى 90٪؛ الانضغاط 1.6 مم؛ حجم فتحة التركيب 5 مم؛ برغي M4*10؛ جسم أسطواني.
الامتثال والاختبار
يتم إنتاج الوحدات تحت نظام جودة ISO9001:2015، ويتوافق سلوك الاهتزاز مع المعيار الوطني GJB150-16.
خيارات التخصيص
تم بناء عائلة JZP-C للتصميم المخصص. يمكن تكييف سعة الحمولة والصلابة وتفاصيل التركيب لتناسب آلة أو هيكل أو مسار معين، ويمكن إنتاج نماذج أولية بسرعة للتقييم.
ملاحظات الاختيار والتركيب
طابق النموذج مع الوزن الذي يحمله كل نقطة تثبيت. حافظ على سطح التركيب مستويًا وصلبًا بحيث يتم توزيع الحمل بالتساوي، واستخدم مسامير M4*10 وعزم الدوران الموصى به، واترك مساحة للحركة. تأكد من نطاق درجة حرارة التشغيل قبل تركيب الوحدة في بيئة قاسية.
