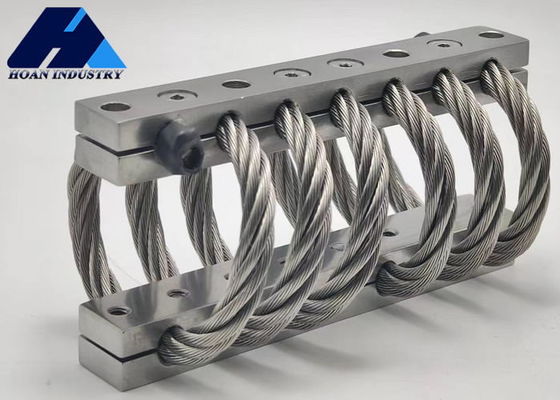

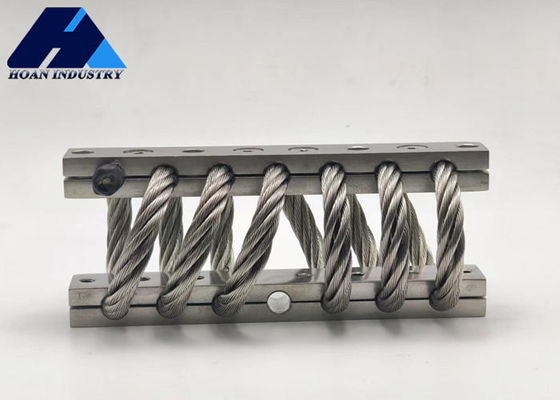

التحكم في الصدمات الاهتزازية JGX-0956 عازل حبل الأسلاك المدمجة

التحكم في الصدمات الاهتزازية JGX-0956 عازل حبل الأسلاك المدمجة

عازل الحبل السلكي للضغط على الاهتزازات"

Vibration Shock Control Wire Rope Isolator

مكان المنشأ:

الصين

رقم الموديل:

جكس-0956

اتصل بنا
اطلب اقتباس
تفاصيل المنتج
إبراز:

عازل الحبل السلكي للضغط على الاهتزازات"

,

Vibration Shock Control Wire Rope Isolator

شروط الدفع والشحن
الحد الأدنى لكمية
10
شروط الدفع
L/C، D/A، D/P، T/T، Western Union، MoneyGram
وصف المنتج
ملخص:
عازل الحبل السلكي (JGX) هو جهاز عزل شائع ، يتكون عادة من حبال سلكية متعددة متماسكة ومكونات دعم ثابتة في كلا الطرفين.وظيفتها الرئيسية هي تقليل أو القضاء على الاهتزاز وقوة الاصطدام المنقولة إلى المباني أو المعدات الميكانيكية من خلال مرونة ومرونة حبل الأسلاك الفولاذية، وبالتالي حماية المعدات وتحسين استقرار بيئة العمل.






خيارات التثبيت

التحكم في الصدمات الاهتزازية JGX-0956 عازل حبل الأسلاك المدمجة 0





معدل الحجم:



النموذج ¥H ¥±3.30 (مغرب) (غرب) وزن الوحدة خيارات التثبيت من خلال الحفرة(ملم) الخيط(ملم)
JGX-0956D-110A 71 84 1.245 (أ) ، (ب) ، (ج) ، (د) ، (إ) ، (س) -9.0 + 0.13 -0.38 M6 × 1.0 90
JGX-0956D-104A 74 89 1.275
JGX-0956D-80A 76 105 1.350
JGX-0956D-75A 83 108 1.425
JGX-0956D-72A 89 108 1.470
JGX-0956D-40A 105 121 1.605
JGX-0956D-32A 108 140 1.680



ورقة بيانات تقنية:







الحمل الرأسي

التحكم في الصدمات الاهتزازية JGX-0956 عازل حبل الأسلاك المدمجة 1


رقم المنحنى النموذج الحد الأقصى للحمل الساكن ((N) الحد الأقصى للتشوه(ملم)

صلابة الاهتزاز

KN/m)

صلابة الاصطدام ((KN/m)
1 JGX-0956D-110A 110 34.0 275 135
2 JGX-0956D-104A 104 37.1 240 114
3 JGX-0956D-80A 80 40.1 180 84
4 JGX-0956D-75A 75 44.7 154 68
5 JGX-0956D-72A 72 49.8 137 60
6 JGX-0956D-40A 40 66.0 65 25
7 JGX-0956D-32A 32 68.1 51 19



45 درجة حمولة اتجاهية:

التحكم في الصدمات الاهتزازية JGX-0956 عازل حبل الأسلاك المدمجة 2





رقم المنحنى

النموذج الحد الأقصى للحمل الثابت(ن) الحد الأقصى للتشوه(ملم) صلابة الاهتزاز(KN/m) صلابة الاصطدام(KN/m)
1 JGX-0956D-110A 90.8 47.8 177 77
2 JGX-0956D-104A 84.0 51.8 156 67
3 JGX-0956D-80A 68.1 55.9 120 49
4 JGX-0956D-75A 63.6 63.0 103 40
5 JGX-0956D-72A 61.3 71.1 92 35
6 JGX-0956D-40A 34.8 91.9 44 16
7 JGX-0956D-32A 28.6 95.0 36 12









الحمل الجانبي:

التحكم في الصدمات الاهتزازية JGX-0956 عازل حبل الأسلاك المدمجة 3



رقم المنحنى النموذج الحد الأقصى للحمل الثابت(ن) الحد الأقصى للحمل الثابت(ن) صلابة الاهتزاز(KN/m) صلابة الاصطدام(KN/m)
1 JGX-0956D-110A 70.3 36.1 98 98
2 JGX-0956D-104A 65.8 39.1 84 84
3 JGX-0956D-80A 49.9 42.2 58 58
4 JGX-0956D-75A 47.7 47.2 49 49
5 JGX-0956D-72A 45.4 52.8 44 44
6 JGX-0956D-40A 20.4 68.1 20 20
7 JGX-0956D-32A 15.9 71.1 15 15
السمة:
1أداء عزل الاهتزاز الفعال: يمكن لعزل حبال الأسلاك الفولاذية امتصاص وتقليل انتقال الاهتزاز بشكل فعال ، وعزل مصادر الاهتزاز بشكل فعال.
2- متانة قوية: عازل حبل الأسلاك الفولاذية مصنوع من حبل الأسلاك الفولاذية القوية ، والتي لديها عمر خدمة طويل ويمكن أن تعمل بشكل مستقر في البيئات القاسية.
3قابلة للتعديل: عادة ما يمكن تعديل عازل الحبل الصلب وفقًا للاحتياجات الفعلية لتلبية متطلبات العزل في مناسبات مختلفة.
4. تثبيت سهل: تثبيت عازلات الحبل السلكي بسيطة نسبيا ويمكن تخصيصها وفقًا لسيناريوهات ومتطلبات التثبيت المحددة.
التطبيق:
1هيكل المبنى
2المعدات الصناعية
3الجسور
4خط الأنابيب
