مكان المنشأ:
الصين

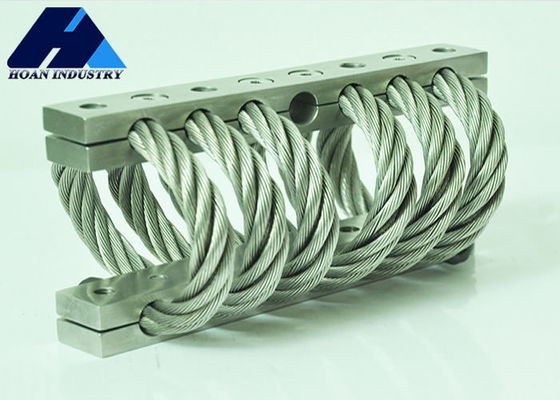

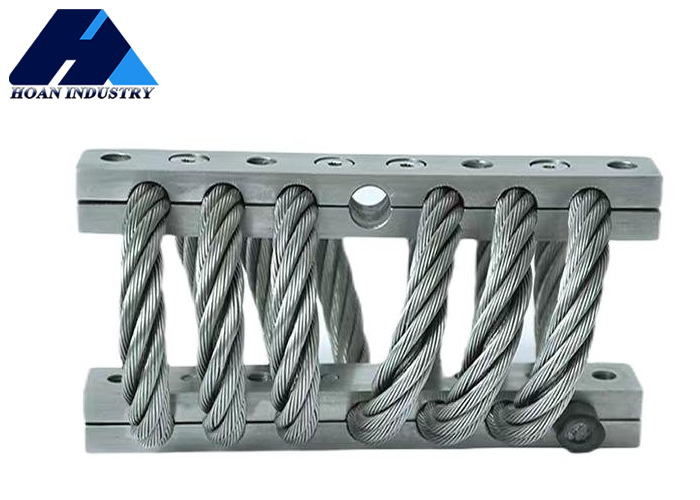

رقم الموديل:
جيه جي اكس-1276
فيديو
خيارات التثبيت
معدل الحجم:
| النموذج | ¥H ¥±3.30 | (مغرب) (غرب) | وزن الوحدة | خيارات التثبيت | من خلال الحفرة(ملم) | الخيط(ملم) |
| JGX-1276D-278B | 76 | 92 | 1.36 | (أ) ، (ب) ، (ج) ، (د) ، (إ) ، (س) | -9.0 + 0.13 -0.38 | M8 × 1.25 | 90 |
| JGX-1276D-233B | 83 | 102 | 1.43 | ||||
| JGX-1276D-220B | 89 | 105 | 1.50 | ||||
| JGX-1276D-176B | 95 | 121 | 1.67 | ||||
| JGX-1276D-149B | 108 | 133 | 1.81 | ||||
| JGX-1276D-130B | 124 | 144 | 2.02 | ||||
| JGX-1276D-115B | 137 | 156 | 2.18 | ||||
| JGX-1276D-92B | 155 | 180 | 2.31 |
الحمل الرأسي
| رقم المنحنى | النموذج | الحد الأقصى للحمل الساكن ((N) | الحد الأقصى للتشوه(ملم) |
صلابة الاهتزاز KN/m) |
صلابة الاصطدام ((KN/m) |
| 1 | JGX-1276D-278B | 278 | 32.0 | 716 | 352 |
| 2 | JGX-1276D-233B | 233 | 38.1 | 531 | 249 |
| 3 | JGX-1276D-220B | 220 | 43.2 | 461 | 208 |
| 4 | JGX-1276D-176B | 176 | 48.8 | 343 | 147 |
| 5 | JGX-1276D-149B | 149 | 59.9 | 256 | 103 |
| 6 | JGX-1276D-130B | 130 | 74.7 | 196 | 72 |
| 7 | JGX-1276D-115B | 115 | 85.9 | 154 | 54 |
| 8 | JGX-1276D-92B | 92 | 102.6 | 111 | 37 |
45 درجة حمولة اتجاهية:
|
رقم المنحنى |
النموذج | الحد الأقصى للحمل الثابت(ن) | الحد الأقصى للتشوه(ملم) | صلابة الاهتزاز(KN/m) | صلابة الاصطدام(KN/m) |
| 1 | JGX-1276D-278B | 197.4 | 44.7 | 405 | 177 |
| 2 | JGX-1276D-233B | 165.7 | 52.8 | 298 | 126 |
| 3 | JGX-1276D-220B | 156.6 | 61.0 | 263 | 105 |
| 4 | JGX-1276D-176B | 124.8 | 68.6 | 194 | 74 |
| 5 | JGX-1276D-149B | 106.6 | 84.8 | 144 | 51 |
| 6 | JGX-1276D-130B | 93.1 | 105.7 | 110 | 37 |
| 7 | JGX-1276D-115B | 81.7 | 121.9 | 88 | 28 |
| 8 | JGX-1276D-92B | 63.6 | 144.8 | 62 | 19 |
الحمل الجانبي:
| رقم المنحنى | النموذج | الحد الأقصى للحمل الثابت(ن) | الحد الأقصى للحمل الثابت(ن) | صلابة الاهتزاز(KN/m) | صلابة الاصطدام(KN/m) |
| 1 | JGX-1276D-278B | 152.0 | 33.0 | 221 | 221 |
| 2 | JGX-1276D-233B | 124.8 | 40.1 | 156 | 156 |
| 3 | JGX-1276D-220B | 115.7 | 45.2 | 130 | 130 |
| 4 | JGX-1276D-176B | 93.1 | 50.8 | 91 | 91 |
| 5 | JGX-1276D-149B | 61.3 | 56.9 | 60 | 60 |
| 6 | JGX-1276D-130B | 45.4 | 77.7 | 46 | 46 |
| 7 | JGX-1276D-115B | 34.1 | 90.9 | 33 | 33 |
| 8 | JGX-1276D-92B | 22.7 | 107.7 | 23 | 23 |
