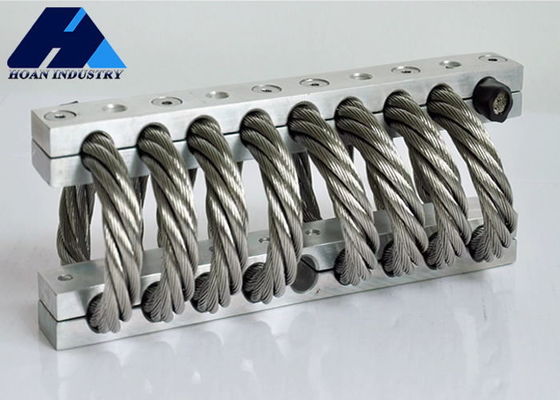

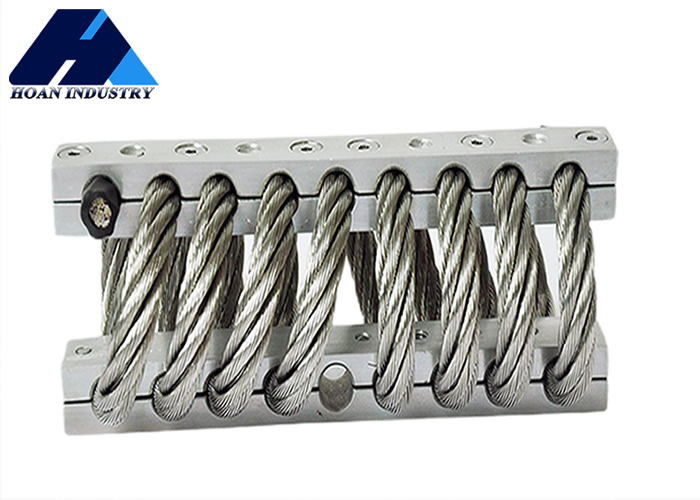

JGX-1278 الحبل السلكي المدمج عازل الاهتزاز والصدمة حل

JGX-1278 الحبل السلكي المدمج عازل الاهتزاز والصدمة حل

JGX-1278 عازل الحبل السلكي,عازل حبل سلكي صغير,عازل الحبل السلكي لمكافحة الصدمات

Compact Wire Rope Isolator

Shock Control Wire Rope Isolator

مكان المنشأ:

الصين

رقم الموديل:

جكس-1278

اتصل بنا
اطلب اقتباس
تفاصيل المنتج
إبراز:

JGX-1278 عازل الحبل السلكي,عازل حبل سلكي صغير,عازل الحبل السلكي لمكافحة الصدمات

,

Compact Wire Rope Isolator

,

Shock Control Wire Rope Isolator

شروط الدفع والشحن
الحد الأدنى لكمية
10
شروط الدفع
L/C، D/A، D/P، T/T، Western Union، MoneyGram
وصف المنتج
ملخص:
عازل الحبل السلكي (JGX) هو جهاز عزل شائع ، يتكون عادة من حبال سلكية متعددة متماسكة ومكونات دعم ثابتة في كلا الطرفين.وظيفتها الرئيسية هي تقليل أو القضاء على الاهتزاز وقوة الاصطدام المنقولة إلى المباني أو المعدات الميكانيكية من خلال مرونة ومرونة حبل الأسلاك الفولاذية، وبالتالي حماية المعدات وتحسين استقرار بيئة العمل.


JGX-1278 الحبل السلكي المدمج عازل الاهتزاز والصدمة حل 0



خيارات التثبيت

JGX-1278 الحبل السلكي المدمج عازل الاهتزاز والصدمة حل 1





معدل الحجم:



النموذج ¥H ¥±3.30 (مغرب) (غرب) وزن الوحدة خيارات التثبيت من خلال الحفرة(ملم) الخيط(ملم) "سينك"
JGX-1278D-370B 76 92 1.81 (أ) ، (ب) ، (ج) ، (د) ، (إ) ، (س) -9.0 + 0.13 -0.38 M8 × 1.25 90
JGX-1278D-310B 83 102 1.91
JGX-1278D-292B 89 105 2.00
JGX-1278D-235B 95 121 2.22
JGX-1278D-199B 108 133 2.40
JGX-1278D-176B 124 144 2.70
JGX-1278D-154B 137 156 2.90
JGX-1278D-122B 155 180 3.09





الحمل الرأسي

JGX-1278 الحبل السلكي المدمج عازل الاهتزاز والصدمة حل 2


رقم المنحنى النموذج الحد الأقصى للحمل الساكن ((N) الحد الأقصى للتشوه(ملم)

صلابة الاهتزاز

KN/m)

صلابة الاصطدام ((KN/m)
1 JGX-1278D-370B 370 32.0 954 471
2 JGX-1278D-310B 310 38.1 708 333
3 JGX-1278D-292B 292 43.2 613 278
4 JGX-1278D-235B 235 48.8 457 196
5 JGX-1278D-199B 199 59.9 340 137
6 JGX-1278D-176B 176 74.7 261 96
7 JGX-1278D-154B 154 85.9 207 74
8 JGX-1278D-122B 122 102.6 148 49



45 درجة حمولة اتجاهية:



JGX-1278 الحبل السلكي المدمج عازل الاهتزاز والصدمة حل 3



رقم المنحنى

النموذج الحد الأقصى للحمل الثابت(ن) الحد الأقصى للتشوه(ملم) صلابة الاهتزاز(KN/m) صلابة الاصطدام(KN/m)
1 JGX-1278D-370B 263.2 44.7 539 236
2 JGX-1278D-310B 220.1 52.8 398 168
3 JGX-1278D-292B 208.8 61.0 349 138
4 JGX-1278D-235B 165.7 68.6 259 98
5 JGX-1278D-199B 143.0 84.8 193 68
6 JGX-1278D-176B 124.8 105.7 147 49
7 JGX-1278D-154B 109.0 121.9 117 37
8 JGX-1278D-122B 84.0 144.8 83 25

الحمل الجانبي:

JGX-1278 الحبل السلكي المدمج عازل الاهتزاز والصدمة حل 4



رقم المنحنى النموذج الحد الأقصى للحمل الثابت(ن) الحد الأقصى للحمل الثابت(ن) صلابة الاهتزاز(KN/m) صلابة الاصطدام(KN/m)
1 JGX-1278D-370B 299.6 33.0 294 294
2 JGX-1278D-310B 174.8 40.1 207 207
3 JGX-1278D-292B 158.9 45.2 173 173
4 JGX-1278D-235B 122.6 50.8 121 121
5 JGX-1278D-199B 81.7 56.9 81 81
6 JGX-1278D-176B 61.3 77.7 60 60
7 JGX-1278D-154B 45.4 90.9 46 46
8 JGX-1278D-122B 29.5 107.7 30 30



1أداء عزل الاهتزاز الفعال: يمكن لعزل حبال الأسلاك الفولاذية امتصاص وتقليل انتقال الاهتزاز بشكل فعال ، وعزل مصادر الاهتزاز بشكل فعال.
2- متانة قوية: عازل حبل الأسلاك الفولاذية مصنوع من حبل الأسلاك الفولاذية القوية ، والتي لديها عمر خدمة طويل ويمكن أن تعمل بشكل مستقر في البيئات القاسية.
3قابلة للتعديل: عادة ما يمكن تعديل عازل الحبل الصلب وفقًا للاحتياجات الفعلية لتلبية متطلبات العزل في مناسبات مختلفة.
4. تثبيت سهل: تثبيت عازلات الحبل السلكي بسيطة نسبيا ويمكن تخصيصها وفقًا لسيناريوهات ومتطلبات التثبيت المحددة.
التطبيق:
1هيكل المبنى
2المعدات الصناعية
3الجسور
4خط الأنابيب
