مكان المنشأ:
الصين
اسم العلامة التجارية:
Hoan
إصدار الشهادات:
ISO9001:2015
رقم الموديل:
JGX-0240A-4A
سلسلة JGX-0240

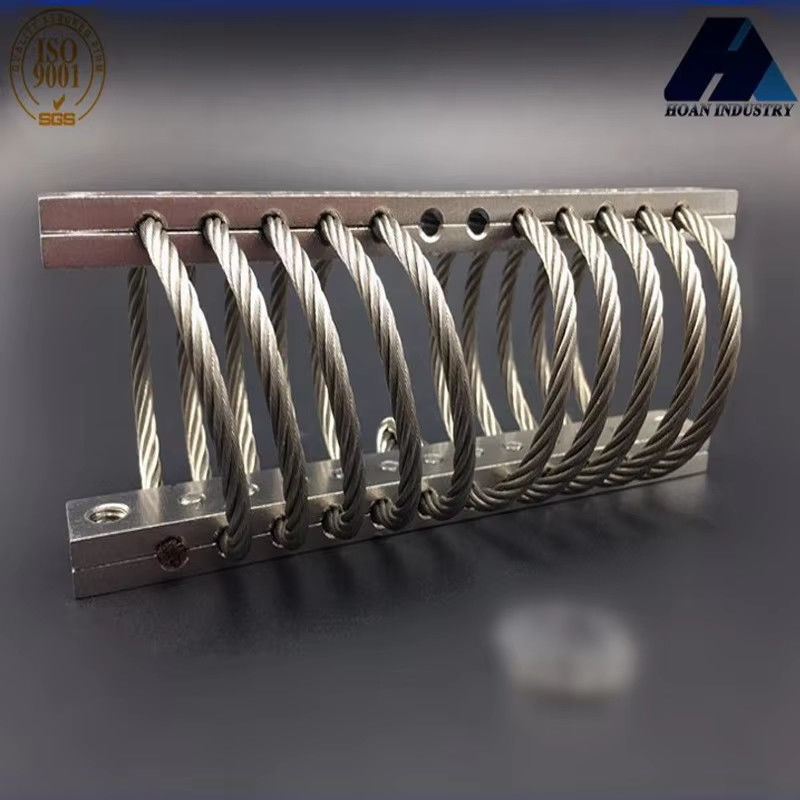

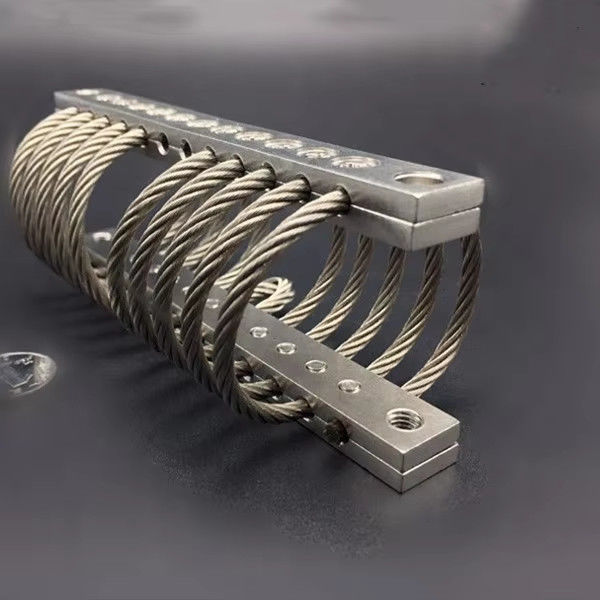

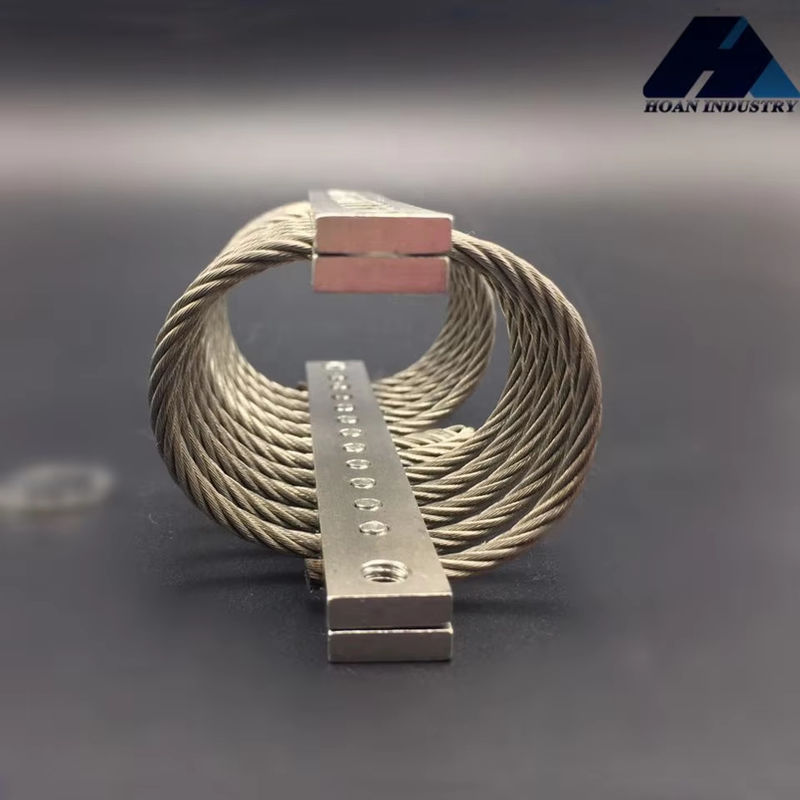

في مجال الاهتزازات ومكافحة الصدمات، عزلات الاهتزازات الحبل السلكي من شيان هوان الميكروويف شركة المحدودة، مع جودتها العسكرية الدرجة والأداء الممتاز،أصبحوا "حراس غير مرئيين" للمعدات الراقيةهذا المنتج ملفوف بدقة مع حبال سلكية خاصة من الفولاذ المقاوم للصدأ. من خلال تصميم صلابة غير خطية فريدة من نوعها، فإنه يمكن أن تمتص بفعالية الاهتزازات عالية الترددتوفير حماية شاملة لأدوات الدقة، المعدات الفضائية، والمعدات الصناعية الراقية.
بالمقارنة مع عازل الاهتزازات المطاطية التقليدية أو الربيع، عازل الاهتزازات حبل الأسلاك من Hoan الميكروويف لديها خصائص مقاومة التآكل، مقاومة الشيخوخة،والقدرة القوية على التكيف مع البيئةيمكن أن تعمل بشكل مستقر في البيئات القاسية التي تتراوح من -60 درجة مئوية إلى 200 درجة مئوية.الحد بشكل كبير من فقدان دقة المعدات أو تقصير عمرها الناجم عن الاهتزازسواء كان ذلك للحمولات الصناعية، أو الرادارات المحمولة على متن السفن، أو أجهزة المسح المقطعي الطبية، يمكن أن توفر حلول عزل الاهتزاز من Hoan Microwave للعملاء مستوى "صامت" من ضمان السلامة.
منحنى الحمل الثابت
| لا.. | النموذج |
الحمل الثابت الأقصى (بالكيلوغرام) |
الحد الأقصى للانحناء (ملم) |
KV ((اهتزاز) (KN/m) |
(ك.س. ((صدمة) (KNm) |
| 1 | JGX-0240A-8.6A | 8.6 | 8.6 | 65 | 40 |
| 2 | JGX-0240A-7.7A | 7.7 | 10.7 | 51 | 30 |
| 3 | JGX-0240A-6.3A | 6.3 | 13.7 | 37 | 19 |
| 4 | JGX-0240A-4.5A | 4.5 | 17.8 | 23 | 11 |
| 5 | JGX-0240A-4A | 4.0 | 20.8 | 18 | 7.9 |
| 6 | JGX-0240A-3.6A | 3.6 | 22.9 | 16 | 7.0 |
| لا.. | النموذج |
الحمل الثابت الأقصى (بالكيلوغرام) |
الحد الأقصى للانحناء (ملم) |
KV ((اهتزاز) (KN/m) |
(ك.س. ((صدمة) (KNm) |
| 1 | JGX-0240A-8.6A | 6.3 | 12.7 | 38 | 20 |
| 2 | JGX-0240A-7.7A | 5.4 | 15.7 | 28 | 14 |
| 3 | JGX-0240A-6.3A | 4.5 | 18.8 | 21 | 9.6 |
| 4 | JGX-0240A-4.5A | 3.7 | 25.9 | 13 | 5.6 |
| 5 | JGX-0240A-4A | 3.2 | 27.9 | 11 | 4.4 |
| 6 | JGX-0240A-3.6A | 2.8 | 32.0 | 9.6 | 3.5 |
| لا.. | النموذج |
الحمل الثابت الأقصى (بالكيلوغرام) |
الحد الأقصى للانحناء (ملم) |
KV ((اهتزاز) (KN/m) |
(ك.س. ((صدمة) (KNm) |
| 1 | JGX-0240A-8.6A | 4.5 | 9.7 | 24 | 24 |
| 2 | JGX-0240A-7.7A | 4.1 | 11.7 | 18 | 18 |
| 3 | JGX-0240A-6.3A | 3.2 | 13.7 | 12 | 12 |
| 4 | JGX-0240A-4.5A | 2.8 | 18.8 | 7.0 | 7.0 |
| 5 | JGX-0240A-4A | 2.2 | 21.8 | 5.3 | 5.3 |
| 6 | JGX-0240A-3.6A | 1.8 | 23.9 | 4.4 | 4.4 |
جدول معايير الأبعاد
| النموذج |
الطول ((ملم) ± 15 |
العرض (ملم) |
الوزن (تقريبًا) ((كغ) |
التثبيت الخيارات |
من خلال الحفرة (ملم) |
الخيط (ملم) |
"سينك" (°) |
| JGX-0240A-8.6A | 23 | 28 | 0.102 | B,D,E | Ø5.6±0.13 | M5 × 0.8 | 90 |
| JGX-0240A-7.7A | 25 | 30 | 0.119 | (أ) ، (ب) ، (ج) ، (د) ، (إي) ، (س) | |||
| JGX-0240A-6.3A | 28 | 33 | 0.119 | ||||
| JGX-0240A-4.5A | 33 | 38 | 0.119 | ||||
| JGX-0240A-4A | 36 | 41 | 0.119 | ||||
| JGX-0240A-3.6A | 38 | 43 | 0.152 |
