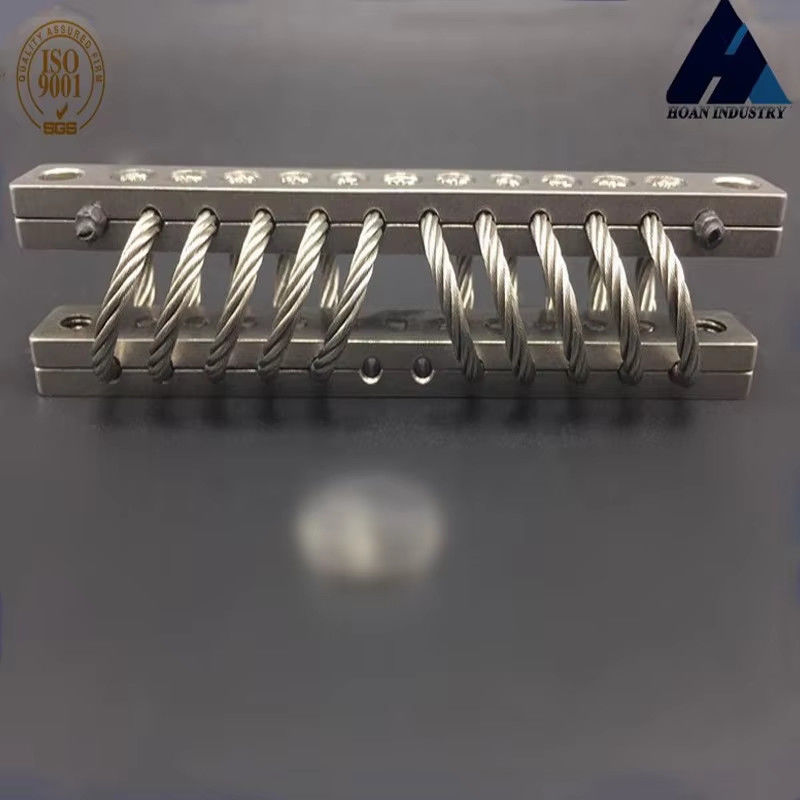

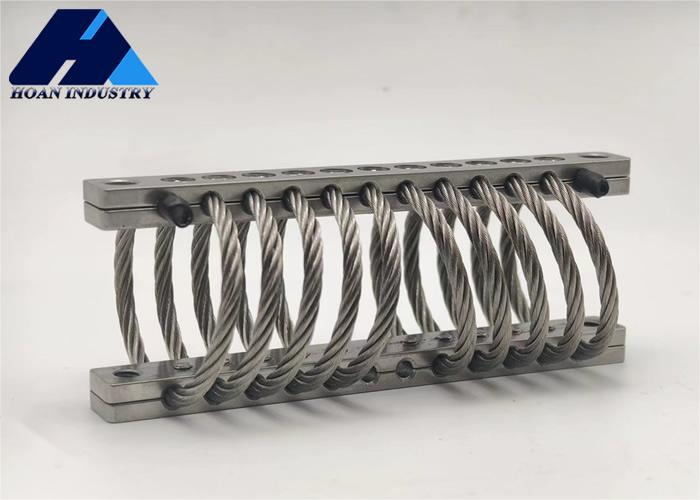

Name: مقاوم للتآكل والصدمات JGX-0400A-37A عازل اهتزاز الحبل السلكي للمركبات المثبتة والمعدات المحمولة جوا
Brand: Xi'an Hoan Microwave Co., Ltd.
SKU: JGX-0400A-37A
Availability: InStock

المنزل > المنتجات > عازل اهتزاز الحبل السلكي >

مقاوم للتآكل والصدمات JGX-0400A-37A عازل اهتزاز الحبل السلكي للمركبات المثبتة والمعدات المحمولة جوا

عازل اهتزازات الحبل السلكي المثبت على المركبة,عزل الاهتزاز المقاوم للتآكل,عزل الاهتزاز المقاوم للآثار

Corrosion Resistant Wire Rope Vibration Isolator

Impact Resistant Wire Rope Vibration Isolator

مكان المنشأ:

الصين

اسم العلامة التجارية:

Hoan

رقم الموديل:

JGX-0400A-37A

اتصل بنا

اطلب اقتباس

مقاوم للتآكل والصدمات JGX-0400A-37A عازل اهتزاز الحبل السلكي للمركبات المثبتة والمعدات المحمولة جوا

تفاصيل المنتج

تركيب الفتحات:

م 12

المواد:

الفولاذ المقاوم للصدأ

قدرة الحمل:

عالية

كفاءة العزل:

حتى 90٪

بناء حبلا:

7x7 أو 7x19

درجة حرارة العمل:

-55 ~ +120

مادة حبل الأسلاك:

الفولاذ المغلف

اللون:

أسود

منتج نسبي:

مثبط التيار الخلفي

سعة تحميل المنتج:

قابلة للتخصيص

مقاومة الصدمات:

30 جرام/11 مللي ثانية

كلمات المنتج:

مثبط اهتزاز الأسلاك

إبراز:

عازل اهتزازات الحبل السلكي المثبت على المركبة,عزل الاهتزاز المقاوم للتآكل,عزل الاهتزاز المقاوم للآثار

Corrosion Resistant Wire Rope Vibration Isolator

Impact Resistant Wire Rope Vibration Isolator

شروط الدفع والشحن

الحد الأدنى لكمية

شروط الدفع

موني جرام، ويسترن يونيون، T / T، D / P، D / A، L / C

منتجات ذات صلة

فيديو

JGX-0320A-12A عازل اهتزاز الحبل السلكي لضبط الاهتزاز بشكل متسق

احصل على أفضل سعر

فيديو

JGX-0320A-13.5A عازل اهتزازات الحبل السلكي ذو خصائص مرنة ومدودة ممتازة

احصل على أفضل سعر

JGX-0320A-14.5A عزل الاهتزاز التخفيف الفعال من 0.5 لبيئة العمل المستقرة وبيانات القياس الدقيقة

احصل على أفضل سعر

فيديو

JGX-0320A-16A عازلات اهتزاز الحبال السلكية لأنظمة الملاحة

احصل على أفضل سعر

اتصل بنا

86-29-88292913

اتصل بنا الآن

وصف المنتج

سلسلة JGX-0400

سلسلة JGX - 0400 من عازلات الحبل السلكي هي عازل متماثل المحور. يمكن أن تتحمل حمولة ثابتة من 17.5 - 37 كجم. هذه السلسلة لها خصائص مقاومة التآكل، مقاومة للصدمات،ومقاومة الحرارة العالية والمنخفضةمناسبة لعزل الاهتزازات وتخزين المعدات الإلكترونية والميكانيكية والحواسيب والأدوات الموجودة في الهواء والمركبات والسفن ،وكذلك حماية سلامة النقل الصاروخي والقمر الصناعيأنظمة الملاحة والإطلاق

مبدأ عمل سلسلة JGX - 0400 هو أنه عندما تكون نطاقات الإثارة والتأثير كبيرة ، يحدث الاحتكاك الداخلي بين خيوط السلك ،استهلاك الطاقة وتخفيف الاهتزاز وقوة الاصطدامعندما يكون نطاق الاهتزاز صغيرًا ، يتم تدوير خيوط سلك الحبل معًا ولا تنزلق نسبيًا ، مما يظهر مرونة خطية جيدة ويحافظ على استقرار النظام. باختصار ،سلسلة JGX - 0400 مناسبة لظروف الاهتزاز والصدمات المعقدة والمتغيرة ويمكن أن تتجنب بشكل فعال الرنين القوي والتأثير.

خيارات التثبيت

مقاوم للتآكل والصدمات JGX-0400A-37A عازل اهتزاز الحبل السلكي للمركبات المثبتة والمعدات المحمولة جوا 0

مقاوم للتآكل والصدمات JGX-0400A-37A عازل اهتزاز الحبل السلكي للمركبات المثبتة والمعدات المحمولة جوا 1

معدل الحجم:

النموذج	¥H ¥±3.30	(مغرب) (غرب)	وزن الوحدة	خيارات التثبيت	من خلال الحفرة(ملم)	الخيط(ملم)	"سينك"(°)
JGX-0400D-37A	30	41	0.24	B,D,E	¥6.9±0.13	M6 × 1.0	90
JGX-0400D-31.5A	33	43	0.24	(أ) ، (ب) ، (ج) ، (د) ، (إي) ، (س)
JGX-0400D-26A	38	48	0.256
JGX-0400D-22A	46	53	0.272
JGX-0400D-17.5A	53	64	0.288

ورقة بيانات تقنية:

الحمل الرأسي

رقم المنحنى	النموذج	الحد الأقصى للحمل الساكن ((N)	الحد الأقصى للتشوه(ملم)	صلابة الاهتزاز KN/m)	صلابة الاصطدام ((KN/m)
1	JGX-0400D-37A	37.0	12.7	222	117
2	JGX-0400D-31.5A	31.5	14.7	170	88
3	JGX-0400D-26A	26.0	19.8	116	54
4	JGX-0400D-22A	22.0	24.9	84	37
5	JGX-0400D-17.5A	17.5	32.0	58	23

45 درجة حمولة اتجاهية:

مقاوم للتآكل والصدمات JGX-0400A-37A عازل اهتزاز الحبل السلكي للمركبات المثبتة والمعدات المحمولة جوا 3

رقم المنحنى	النموذج	الحد الأقصى للحمل الثابت(ن)	الحد الأقصى للتشوه(ملم)	صلابة الاهتزاز(KN/m)	صلابة الاصطدام(KN/m)
1	JGX-0400D-37A	25.9	17.8	123	60
2	JGX-0400D-31.5A	22.2	21.8	96	42
3	JGX-0400D-26A	18.6	27.9	66	28
4	JGX-0400D-22A	15.4	35.6	48	18
5	JGX-0400D-17.5A	11.7	44.7	31	11

الحمل الجانبي:

مقاوم للتآكل والصدمات JGX-0400A-37A عازل اهتزاز الحبل السلكي للمركبات المثبتة والمعدات المحمولة جوا 4

رقم المنحنى	النموذج	الحد الأقصى للحمل الثابت(ن)	الحد الأقصى للحمل الثابت(ن)	صلابة الاهتزاز(KN/m)	صلابة الاصطدام(KN/m)
1	JGX-0400D-37A	18.2	12.7	73	73
2	JGX-0400D-31.5A	15.9	15.7	53	53
3	JGX-0400D-26A	13.6	20.8	33	33
4	JGX-0400D-22A	11.3	25.9	23	23
5	JGX-0400D-17.5A	4.1	33.5	7.9	7.9

السمة:
1أداء عزل الاهتزاز الفعال: يمكن لعزل حبال الأسلاك الفولاذية امتصاص وتقليل انتقال الاهتزاز بشكل فعال ، وعزل مصادر الاهتزاز بشكل فعال.
2- متانة قوية: عازل حبل الأسلاك الفولاذية مصنوع من حبل الأسلاك الفولاذية القوية ، والتي لديها عمر خدمة طويل ويمكن أن تعمل بشكل مستقر في البيئات القاسية.
3قابلة للتعديل: عادة ما يمكن تعديل عازل الحبل الصلب وفقًا للاحتياجات الفعلية لتلبية متطلبات العزل في مناسبات مختلفة.
4. تثبيت سهل: تثبيت عازلات الحبل السلكي بسيطة نسبيا ويمكن تخصيصها وفقًا لسيناريوهات ومتطلبات التثبيت المحددة.
التطبيق:
1هيكل المبنى
2المعدات الصناعية
3الجسور
4خط الأنابيب
