| اسم العلامة التجارية: | Hoan |
| رقم الموديل: | JXG-0400 |
| موك: | 10 |
| شروط الدفع: | خطاب الاعتماد، D/A، D/P، T/T، موني جرام، ويسترن يونيون |
سلسلة JGX-0400

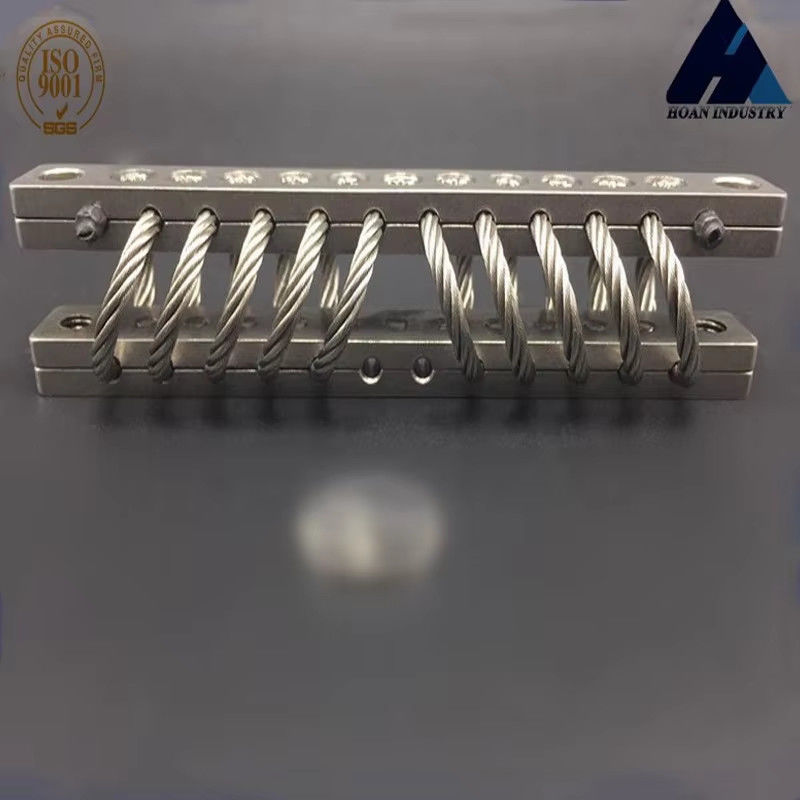

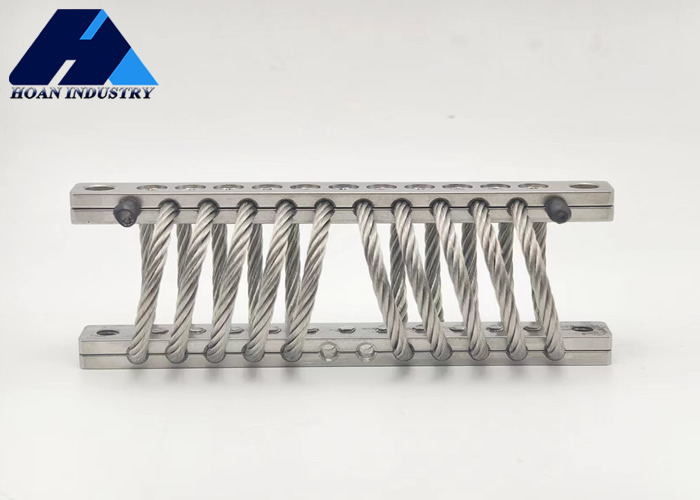

هل ما زلت تعاني من اضطرابات الاهتزاز والصدمات على معداتك؟ سلسلة JGX - 0400 من عازلات الحبل السلكي تمتلك تصميم هيكلي عبقري.
يمكن لهذا العزل أن يتحمل حمولة ثابتة من 17.5 إلى 37 كيلوغراماً وله نطاق واسع جداً من التطبيقات.أو المعدات الإلكترونية والميكانيكية المثبتة على السفن، أو لأنظمة رئيسية من الصواريخ والأقمار الصناعية، يمكن أن تؤدي بشكل استثنائي.ومقاومة الحرارة العالية والمنخفضة، يمكن أن تعمل بشكل مستقر حتى في البيئات القاسية، بمثابة درع صلب لمعداتك.
من حيث مبدأ العمل، عندما تتعرض لتحفيز واسع النطاق والصدمة، يحدث الاحتكاك بين خيوط الحبل،تبديد الطاقة لتقليل كثافة الاهتزاز والصدمةعندما يكون نطاق الاهتزاز صغيرًا ، يتم تلف خيوط الحبل السلكي بشكل وثيق معًا ، مما يظهر مرونة خطية ممتازة للحفاظ على الاستقرار.هذه الخصائص تمكنها من التعامل بفعالية مع الاهتزازات المعقدة وحالات الصدمةيمنع الرنين القوي والأضرار الصدمية للمعدات. اختيار سلسلة JGX - 0400 من عازلات الحبل السلكي يعني الاستثمار في التشغيل الآمن والفعال للمعدات الخاصة بك،تخفيفك من المخاوف الناجمة عن الاهتزاز.
خيارات التثبيت
معدل الحجم:
| النموذج | ¥H ¥±3.30 | (مغرب) (غرب) | وزن الوحدة | خيارات التثبيت | من خلال الحفرة(ملم) | الخيط(ملم) | "سينك"(°) |
| JGX-0400D-37A | 30 | 41 | 0.24 | B,D,E | ¥6.9±0.13 | M6 × 1.0 | 90 |
| JGX-0400D-31.5A | 33 | 43 | 0.24 | (أ) ، (ب) ، (ج) ، (د) ، (إي) ، (س) | |||
| JGX-0400D-26A | 38 | 48 | 0.256 | ||||
| JGX-0400D-22A | 46 | 53 | 0.272 | ||||
| JGX-0400D-17.5A | 53 | 64 | 0.288 |
ورقة بيانات تقنية:
الحمل الرأسي
| رقم المنحنى | النموذج | الحد الأقصى للحمل الساكن ((N) | الحد الأقصى للتشوه(ملم) |
صلابة الاهتزاز KN/m) |
صلابة الاصطدام ((KN/m) |
| 1 | JGX-0400D-37A | 37.0 | 12.7 | 222 | 117 |
| 2 | JGX-0400D-31.5A | 31.5 | 14.7 | 170 | 88 |
| 3 | JGX-0400D-26A | 26.0 | 19.8 | 116 | 54 |
| 4 | JGX-0400D-22A | 22.0 | 24.9 | 84 | 37 |
| 5 | JGX-0400D-17.5A | 17.5 | 32.0 | 58 | 23 |
45 درجة حمولة اتجاهية:
|
رقم المنحنى |
النموذج | الحد الأقصى للحمل الثابت(ن) | الحد الأقصى للتشوه(ملم) | صلابة الاهتزاز(KN/m) | صلابة الاصطدام(KN/m) |
| 1 | JGX-0400D-37A | 25.9 | 17.8 | 123 | 60 |
| 2 | JGX-0400D-31.5A | 22.2 | 21.8 | 96 | 42 |
| 3 | JGX-0400D-26A | 18.6 | 27.9 | 66 | 28 |
| 4 | JGX-0400D-22A | 15.4 | 35.6 | 48 | 18 |
| 5 | JGX-0400D-17.5A | 11.7 | 44.7 | 31 | 11 |
الحمل الجانبي:
| رقم المنحنى | النموذج | الحد الأقصى للحمل الثابت(ن) | الحد الأقصى للحمل الثابت(ن) | صلابة الاهتزاز(KN/m) | صلابة الاصطدام(KN/m) |
| 1 | JGX-0400D-37A | 18.2 | 12.7 | 73 | 73 |
| 2 | JGX-0400D-31.5A | 15.9 | 15.7 | 53 | 53 |
| 3 | JGX-0400D-26A | 13.6 | 20.8 | 33 | 33 |
| 4 | JGX-0400D-22A | 11.3 | 25.9 | 23 | 23 |
| 5 | JGX-0400D-17.5A | 4.1 | 33.5 | 7.9 | 7.9 |
