Place of Origin:
China
اسم العلامة التجارية:
Hoan
إصدار الشهادات:
ISO9001:2015
Model Number:
JGX-0480A-72A

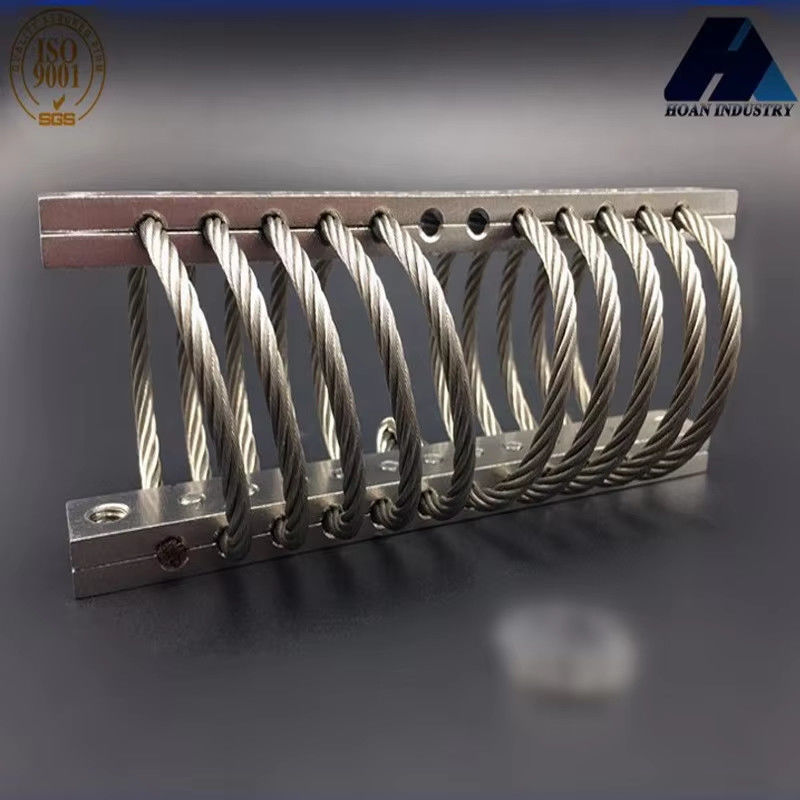

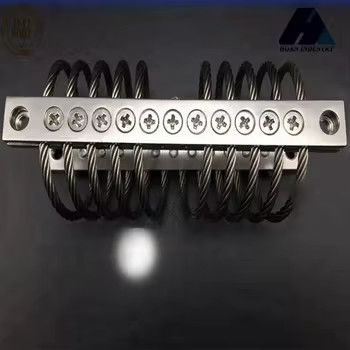

تم تصميم عازلات اهتزاز حبل الأسلاك الصلبة من سلسلة JGX-0480 من شركة شيان هوان الميكروويف المحدودة خصيصًا للأدوات الدقيقة ومعدات الاتصال والأنظمة الميكانيكية عالية الدقة.يمكنهم عزل الاهتزازات الخارجية والصدمات بشكل فعاليضمن استقرار وموثوقية تشغيل المعدات. المنتج يتبنى بنية لف حبل سلكي من الفولاذ المقاوم للصدأ متعددة الطبقات ، مع خصائص مرنة ومدودة ممتازة ،و كفاءة عزل الاهتزاز أكثر من 90%، مناسبة لسيناريوهات الاهتزازات ذات الترددات العريضة من 5 هرتز إلى 500 هرتز. تكمن مزاياها الأساسية في القدرة العالية على تحمل الحمل وتصميمها الطويل.يمكن أن يصل الحمل الثابت لمجموعة واحدة من عازل الاهتزازات إلى 50kg-200kg، وتتكيف الحمل الديناميكي قوي للغاية ، وتلبية المتطلبات الصارمة للرادار والهوائيات الصناعية والمعدات الطبية ، ومجالات أخرى.
سلسلة JGX-0480 تتبنى تصميم عزل الاهتزاز الشامل الاتجاه الذي يمكن أن يمتص طاقة الاهتزاز في الاتجاهات الأفقية والعمودية والمتعددة،الحد من تدهور أداء المعدات الناجم عن الرنين. صُنع غلاف المنتج من سبيكة الألومنيوم المقاومة للتآكل ، ويتم معالجة السطح بالأنوديز ، والتي تتكيف مع البيئات القاسية من -50 °C إلى +120 °C. مستوى الحماية هو IP65 ،ضمان العمل المستقر على المدى الطويل في ظروف قاسية مثل الرطوبة ورذاذ الملح.
خيارات التثبيت
معدل الحجم:
| النموذج | ¥H ¥±3.30 | (مغرب) (غرب) | وزن الوحدة | خيارات التثبيت |
من خلال الحفرة (ملم) |
الخيط(ملم) | "سينك"(°) |
| JGX-0480A-75A | 30 | 36 | 0.304 | د | ¥6.9±0.13 | M6 × 1.0 | 90 |
| JGX-0480A-72A | 33 | 38 | 0.32 | ||||
| JGX-0480A-61A | 36 | 41 | 0.336 | B,D,E | |||
| JGX-0480A-59A | 38 | 43 | 0.336 | (أ) ، (ب) ، (ج) ، (د) ، (إي) ، (س) | |||
| JGX-0480A-52A | 41 | 46 | 0.352 | ||||
| JGX-0480A-50A | 43 | 48 | 0.4 | ||||
| JGX-0480A-37A | 51 | 58 | 0.416 | ||||
| JGX-0480A-24A | 54 | 75 | 0.432 | ||||
| JGX-0480A-18A | 62 | 88 | 0.448 | ||||
| JGX-0480A-12A | 81 | 107 | 0.464 |
ورقة بيانات تقنية:
الحمل الرأسي
| لا، لا، لا | النموذج | الحد الأقصى للحمل الساكن ((N) | الحد الأقصى للتشوه(ملم) |
صلابة الاهتزاز (KN/m) |
صلابة الاصطدام ((KN/m) |
| 1 | JGX-0480A-75A | 75 | 8.6 | 578 | 363 |
| 2 | JGX-0480A-72A | 72 | 11.7 | 455 | 252 |
| 3 | JGX-0480A-61A | 61 | 13.7 | 347 | 189 |
| 4 | JGX-0480A-59A | 59 | 15.7 | 301 | 152 |
| 5 | JGX-0480A-52A | 52 | 18.8 | 244 | 117 |
| 6 | JGX-0480A-50A | 50 | 20.8 | 212 | 96 |
| 7 | JGX-0480A-37A | 37 | 26.9 | 136 | 58 |
| 8 | JGX-0480A-24A | 24 | 29.5 | 82 | 33 |
| 9 | JGX-0480A-18A | 18 | 36.6 | 54 | 21 |
| 10 | JGX-0480A-12A | 12 | 52.8 | 29 | 10 |
45 درجة حمولة اتجاهية:
| لا، لا، لا | النموذج | الحد الأقصى للحمل الثابت(ن) | الحد الأقصى للتشوه(ملم) | صلابة الاهتزاز(KN/m) | صلابة الاصطدام(KN/m) |
| 1 | JGX-0480A-75A | 54.5 | 12.7 | 341 | 179 |
| 2 | JGX-0480A-72A | 52.2 | 16.8 | 258 | 126 |
| 3 | JGX-0480A-61A | 44.1 | 19.8 | 197 | 93 |
| 4 | JGX-0480A-59A | 41.7 | 22.9 | 172 | 75 |
| 5 | JGX-0480A-52A | 38.1 | 26.9 | 141 | 58 |
| 6 | JGX-0480A-50A | 35.7 | 29 | 123 | 49 |
| 7 | JGX-0480A-37A | 26.5 | 38.1 | 77 | 28 |
| 8 | JGX-0480A-24A | 18.1 | 41.7 | 49 | 18 |
| 9 | JGX-0480A-18A | 13.9 | 51.3 | 33 | 11 |
| 10 | JGX-0480A-12A | 9.3 | 74.7 | 18 | 5.3 |
الحمل الجانبي:
| لا، لا، لا | النموذج | الحد الأقصى للحمل الثابت(ن) | الحد الأقصى للحمل الثابت(ن) | صلابة الاهتزاز(KN/m) | صلابة الاصطدام(KN/m) |
| 1 | JGX-0480A-75A | 36.3 | 8.6 | 224 | 224 |
| 2 | JGX-0480A-72A | 36.3 | 11.7 | 156 | 156 |
| 3 | JGX-0480A-61A | 34.1 | 14.7 | 112 | 112 |
| 4 | JGX-0480A-59A | 31.7 | 16.8 | 93 | 93 |
| 5 | JGX-0480A-52A | 29.5 | 19.8 | 70 | 70 |
| 6 | JGX-0480A-50A | 27.2 | 21.8 | 60 | 60 |
| 7 | JGX-0480A-37A | 20.4 | 27.9 | 35 | 35 |
| 8 | JGX-0480A-24A | 5.9 | 31.0 | 11 | 11 |
| 9 | JGX-0480A-18A | 4.1 | 38.1 | 5.3 | 5.3 |
| 10 | JGX-0480A-12A | 2.2 | 55.9 | 2.3 | 2.3 |
* مادة القضبان *
يمكن اختيار الفولاذ المقاوم للصدأ أو الألومنيوم
* معالجة السطح اختيار قضبان التثبيت الألومنيوم *
التجفيف الأبيض: هو علاج السطح لجعل سطح الألومنيوم أصعب من نفسه. يحتفظ لون قضبان التثبيت الألومنيوم المجفف الأبيض بنفس لون الألومنيوم نفسه.انها المعالجة السطحية العادية من قضبان التثبيت الألومنيوم
التشطيب الصلب: المعالجة السطحية لجعل قضبان التثبيت من الألومنيوم أصعب بكثير من طريقة التشطيب الأبيض.لون قضبان تركيب الألومنيوم الصلبة الملوحة هي أكثر قتامة من طريقة الملوحة البيضاءالاستخدام الخاص لمتطلبات معقدة أو خاصة من ظروف العمل لاستخدام عازلات الحبل السلكي.
