مكان المنشأ:
الصين
اسم العلامة التجارية:
Hoan
إصدار الشهادات:
ISO9001:2015
رقم الموديل:
JGX-0480A-52A
فيديو
فيديو
فيديو
فيديو
سلسلة JGX-0480A

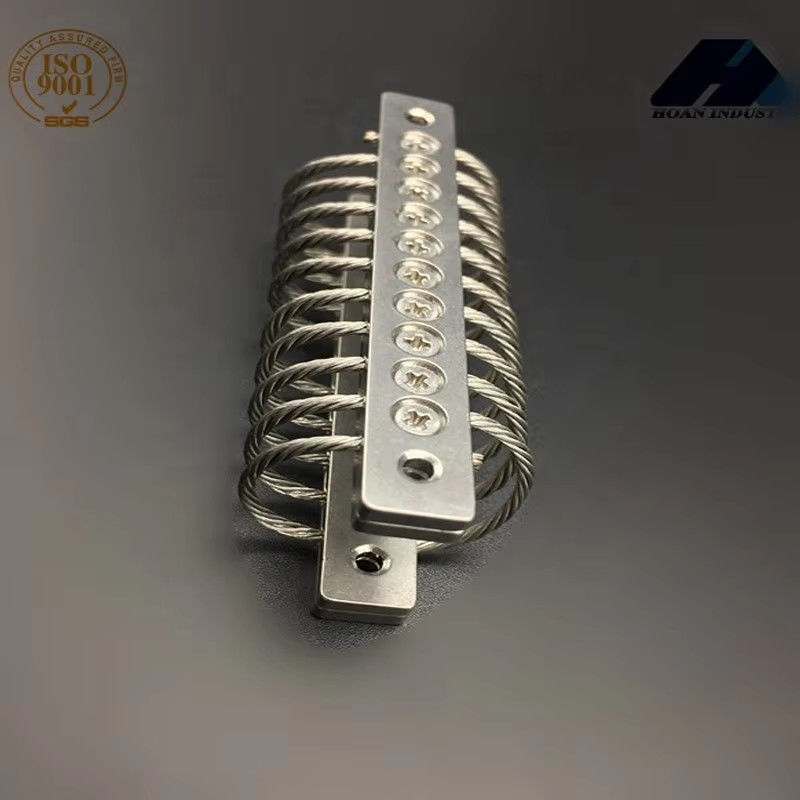

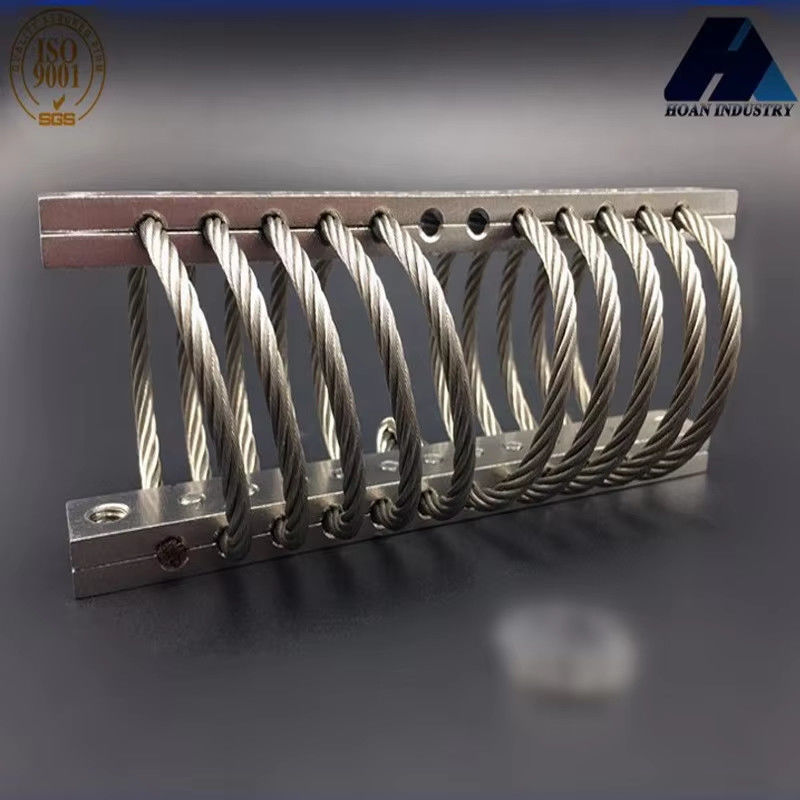

عازل الاهتزازات من سلسلة JGX - 0480A من سلك الفولاذ الذي طورته شركة شيان هوان الميكروويف المحدودة هي أجهزة امتصاص الصدمات مصممة خصيصاً للمعدات عالية الدقةالتي تستخدم على نطاق واسع في مجال الطيران والفضاء، الاتصالات الإلكترونية، والأدوات الدقيقة وغيرها من المجالات. المنتج يتم تشكيله عن طريق تدوير حبال الأسلاك الفولاذ المقاوم للصدأ عالية الجودة. من خلال تصميم هيكلي فريد،يدرك عزل الاهتزاز متعدد الاتجاهات، يمتص بشكل فعال الاهتزاز وطاقة الاصطدام أثناء تشغيل المعدات ، ويحمي المكونات الحساسة من الضرر.
سلسلة JGX - 0480A لديها خصائص القدرة على تحمل قوية، ومقاومة التآكل وطول عمر الخدمة، ويمكن أن تعمل بشكل مستقر في البيئات القاسية من - 40 درجة مئوية إلى + 120 درجة مئوية.تصميمه المدمج مناسب لمجموعة متنوعة من أماكن التثبيتفي الوقت نفسه، فإنه يوفر مقاومة جيدة للصدمة، والتي هي مناسبة بشكل خاص لاحتياجات الحد من الاهتزازات من المركبات - مثبتة، السفينة - تحمل والمعدات الجوية.مع معايير التصنيع العسكرية، هذا المنتج أصبح الحل المفضل في مجال الحد من الاهتزازات للمعدات الراقية.
| النموذج | ¥H ¥±3.30 | (مغرب) (غرب) | وزن الوحدة | خيارات التثبيت |
من خلال الحفرة (ملم) |
الخيط (ملم) |
(سي) يغرق |
| JGX-0480A-75A | 30 | 36 | 0.304 | د | ¥6.9±0.13 | M6 × 1.0 | 90 |
| JGX-0480A-72A | 33 | 38 | 0.32 | ||||
| JGX-0480A-61A | 36 | 41 | 0.336 | B,D,E | |||
| JGX-0480A-59A | 38 | 43 | 0.336 | (أ) ، (ب) ، (ج) ، (د) ، (إي) ، (س) | |||
| JGX-0480A-52A | 41 | 46 | 0.352 | ||||
| JGX-0480A-50A | 43 | 48 | 0.4 | ||||
| JGX-0480A-37A | 51 | 58 | 0.416 | ||||
| JGX-0480A-24A | 54 | 75 | 0.432 | ||||
| JGX-0480A-18A | 62 | 88 | 0.448 | ||||
| JGX-0480A-12A | 81 | 107 | 0.464 |
منحنى الحمل الثابت
| لا، لا، لا | النموذج |
الحمل الثابت الأقصى (بالكيلوغرام) |
الحد الأقصى للانحناء (ملم) |
KV ((اهتزاز) (KN/m) |
(كـس) (صدمة) (KN/m) |
|
1 |
JGX-0480A-75A | 75 | 8.6 | 578 | 363 |
| 2 | JGX-0480A-72A | 72 | 11.7 | 455 | 252 |
| 3 | JGX-0480A-61A | 61 | 13.7 | 347 | 189 |
| 4 | JGX-0480A-59A | 59 | 15.7 | 301 | 152 |
| 5 | JGX-0480A-52A | 52 | 18.8 | 244 | 117 |
| 6 | JGX-0480A-50A | 50 | 20.8 | 212 | 96 |
| 7 | JGX-0480A-37A | 37 | 26.9 | 136 | 58 |
| 8 | JGX-0480A-24A | 24 | 29.5 | 82 | 33 |
| 9 | JGX-0480A-18A | 18 | 36.6 | 54 | 21 |
| 10 | JGX-0480A-12A | 12 | 52.8 | 29 | 10 |
| لا، لا، لا | النموذج |
الحمل الثابت الأقصى (بالكيلوغرام) |
الحد الأقصى للانحناء (ملم) |
KV ((اهتزاز) (KN/m) |
(كـس) (صدمة) (KN/m) |
|
1 |
JGX-0480A-75A | 54.5 | 12.7 | 341 | 179 |
| 2 | JGX-0480A-72A | 52.2 | 16.8 | 258 | 126 |
| 3 | JGX-0480A-61A | 44.1 | 19.8 | 197 | 93 |
| 4 | JGX-0480A-59A | 41.7 | 22.9 | 172 | 75 |
| 5 | JGX-0480A-52A | 38.1 | 26.9 | 141 | 58 |
| 6 | JGX-0480A-50A | 35.7 | 29 | 123 | 49 |
| 7 | JGX-0480A-37A | 26.5 | 38.1 | 77 | 28 |
| 8 | JGX-0480A-24A | 18.1 | 41.7 | 49 | 18 |
| 9 | JGX-0480A-18A | 13.9 | 51.3 | 33 | 11 |
| 10 | JGX-0480A-12A | 9.3 | 74.7 | 18 | 5.3 |
| لا، لا، لا | النموذج |
الحمل الثابت الأقصى (بالكيلوغرام) |
الحد الأقصى للانحناء (ملم) |
KV ((اهتزاز) (KN/m) |
(كـس) (صدمة) (KN/m) |
|
1 |
JGX-0480A-75A | 36.3 | 8.6 | 224 | 224 |
| 2 | JGX-0480A-72A | 36.3 | 11.7 | 156 | 156 |
| 3 | JGX-0480A-61A | 34.1 | 14.7 | 112 | 112 |
| 4 | JGX-0480A-59A | 31.7 | 16.8 | 93 | 93 |
| 5 | JGX-0480A-52A | 29.5 | 19.8 | 70 | 70 |
| 6 | JGX-0480A-50A | 27.2 | 21.8 | 60 | 60 |
| 7 | JGX-0480A-37A | 20.4 | 27.9 | 35 | 35 |
| 8 | JGX-0480A-24A | 5.9 | 31.0 | 11 | 11 |
| 9 | JGX-0480A-18A | 4.1 | 38.1 | 5.3 | 5.3 |
| 10 | JGX-0480A-12A | 2.2 | 55.9 | 2.3 | 2.3 |
