مكان المنشأ:
الصين
اسم العلامة التجارية:
Hoan
إصدار الشهادات:
ISO9001:2015
رقم الموديل:
JGX-0648A-79A

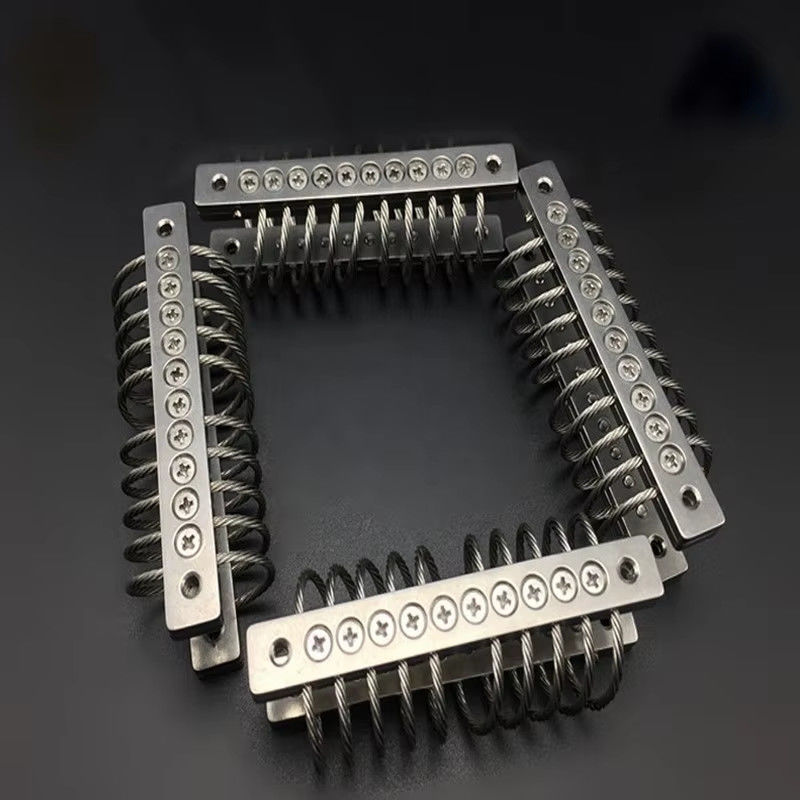

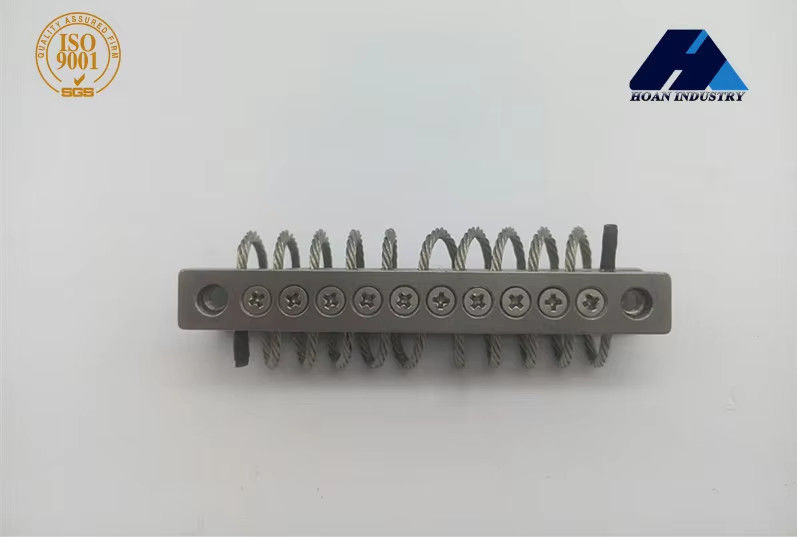

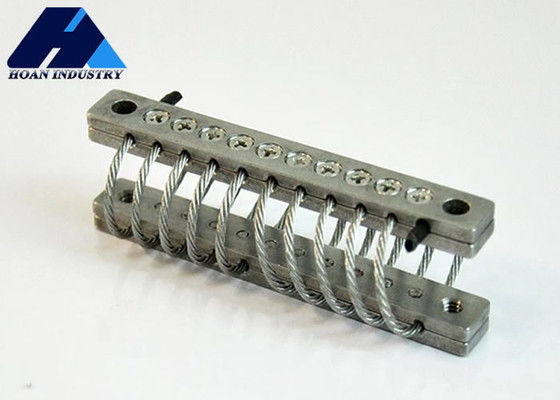

سلسلة JGX-0648 من عازل الاهتزازات الحبل الأسلاكية التي طورتها شركة شيان هوان الميكروويف المحدودة هي منتجات من الدرجة المهنية في مجال عزل الاهتزازات ،يفتخر بأداء شامل ممتازخذ النموذج JGX-0648D-79A كمثال هذا العازل ملفوف بدقة مع 6.حبل أسلاك من الفولاذ المقاوم للصدأ قطره 4 ملم ويتم تجميعه بثبات مع ألواح التشغيل العليا والسفلية عالية القوةمن خلال الاختبارات، تظهر قدرة تحمل رائعة، مع الحمل الساكن القصوى تصل إلى 79 كجم.
من حيث القدرة على التكيف مع البيئة ، يمكن لهذه السلسلة من عازلات الاهتزاز الحفاظ على التشغيل المستقر في بيئات درجات الحرارة العالية والمنخفضة للغاية ، مما يوفر نطاقًا واسعًا من التحمل الحراري.بفضل مواد الفولاذ المقاوم للصدأ عالية الجودة، فهي تظهر مقاومة متميزة للتآكل حتى في ظل ظروف عمل معقدة مع التعرض للمواد الكيميائية. سواء تم تطبيقها على المعدات المحمولة جوا في بيئات مرتفعة مضطربة،أجهزة مثبتة على المركبات على الطرق المضطربة، أو المعدات المحمولة على متن السفن في ظروف البحر الرطبة ، توفر عازلات اهتزاز الحبل السلكي من سلسلة JGX-0648 حلولاً فعالة لعزل الاهتزازات والعازلة للأجهزة الإلكترونية ،المعدات الميكانيكية، والأدوات التي تضمن بشكل فعال التشغيل المستقر والأداء الأمثل للمعدات.
خيارات التثبيت
معدل الحجم:
| النموذج | ¥H ¥±3.30 | (مغرب) (غرب) | وزن الوحدة | خيارات التثبيت | من خلال الثقب ((ملم) | الخيط ((ملم) | Csink ((°C) |
| JGX-0648D-79A | 48 | 56 | 0.456 | (أ) ، (ب) ، (ج) ، (د) ، (إي) ، (س) | ¥6.9±0.13 | M6 × 1.0 | 90 |
| JGX-0648D-68A | 54 | 64 | 0.492 | ||||
| JGX-0648D-56A | 59 | 71 | 0.516 | ||||
| JGX-0648D-45A | 64 | 80 | 0.564 | ||||
| JGX-0648D-39A | 64 | 89 | 0.832 | ||||
| JGX-0648D-36A | 67 | 95 | 0.864 | ||||
| JGX-0648D-33A | 67 | 100 | 0.684 | ||||
| JGX-0648D-30A | 83 | 108 | 0.708 |
ورقة بيانات تقنية:
الحمل الرأسي
| رقم المنحنى | النموذج | الحد الأقصى للحمل الساكن ((N) | الحد الأقصى للتشوه ((ملم) |
صلابة الاهتزاز (KN/m) |
صلابة الاصطدام ((KN/m) |
| 1 | JGX-0648D-79A | 79 | 17.8 | 382 | 182 |
| 2 | JGX-0648D-68A | 68 | 23.9 | 266 | 116 |
| 3 | JGX-0648D-56A | 56 | 29.0 | 196 | 79 |
| 4 | JGX-0648D-45A | 45 | 32.0 | 151 | 60 |
| 5 | JGX-0648D-39A | 39 | 32.0 | 127 | 51 |
| 6 | JGX-0648D-36A | 36 | 35.6 | 109 | 42 |
| 7 | JGX-0648D-33A | 33 | 35.6 | 100 | 39 |
| 8 | JGX-0648D-30A | 30 | 50.8 | 74 | 25 |
45 درجة حمولة اتجاهية:
| رقم المنحنى | النموذج | الحد الأقصى للحمل الساكن ((N) | الحد الأقصى للتشوه ((ملم) | صلابة الاهتزاز ((KN/m) | صلابة الاصطدام ((KN/m) |
| 1 | JGX-0648D-79A | 56.7 | 25.9 | 215 | 89 |
| 2 | JGX-0648D-68A | 47.7 | 34.0 | 151 | 58 |
| 3 | JGX-0648D-56A | 39.8 | 39.6 | 109 | 40 |
| 4 | JGX-0648D-45A | 32.8 | 45.7 | 86 | 30 |
| 5 | JGX-0648D-39A | 27.9 | 45.7 | 72 | 25 |
| 6 | JGX-0648D-36A | 25.3 | 50.8 | 61 | 21 |
| 7 | JGX-0648D-33A | 23.4 | 50.8 | 56 | 19 |
| 8 | JGX-0648D-30A | 21.3 | 71.6 | 41 | 12 |
الحمل الجانبي:
| رقم المنحنى | النموذج | الحد الأقصى للحمل الساكن ((N) | الحد الأقصى للحمل الساكن ((N) | صلابة الاهتزاز ((KN/m) | صلابة الاصطدام ((KN/m) |
| 1 | JGX-0648D-79A | 43.2 | 18.8 | 110 | 110 |
| 2 | JGX-0648D-68A | 36.3 | 24.9 | 72 | 72 |
| 3 | JGX-0648D-56A | 31.7 | 30.0 | 49 | 49 |
| 4 | JGX-0648D-45A | 25.0 | 34.0 | 37 | 37 |
| 5 | JGX-0648D-39A | 22.7 | 34.0 | 32 | 32 |
| 6 | JGX-0648D-36A | 20.4 | 38.1 | 25 | 25 |
| 7 | JGX-0648D-33A | 18.2 | 38.1 | 23 | 23 |
| 8 | JGX-0648D-30A | 15.9 | 52.8 | 16 | 16 |
