مكان المنشأ:
الصين
اسم العلامة التجارية:
Hoan
إصدار الشهادات:
ISO9001:2015
رقم الموديل:
JGX-0648A-33A

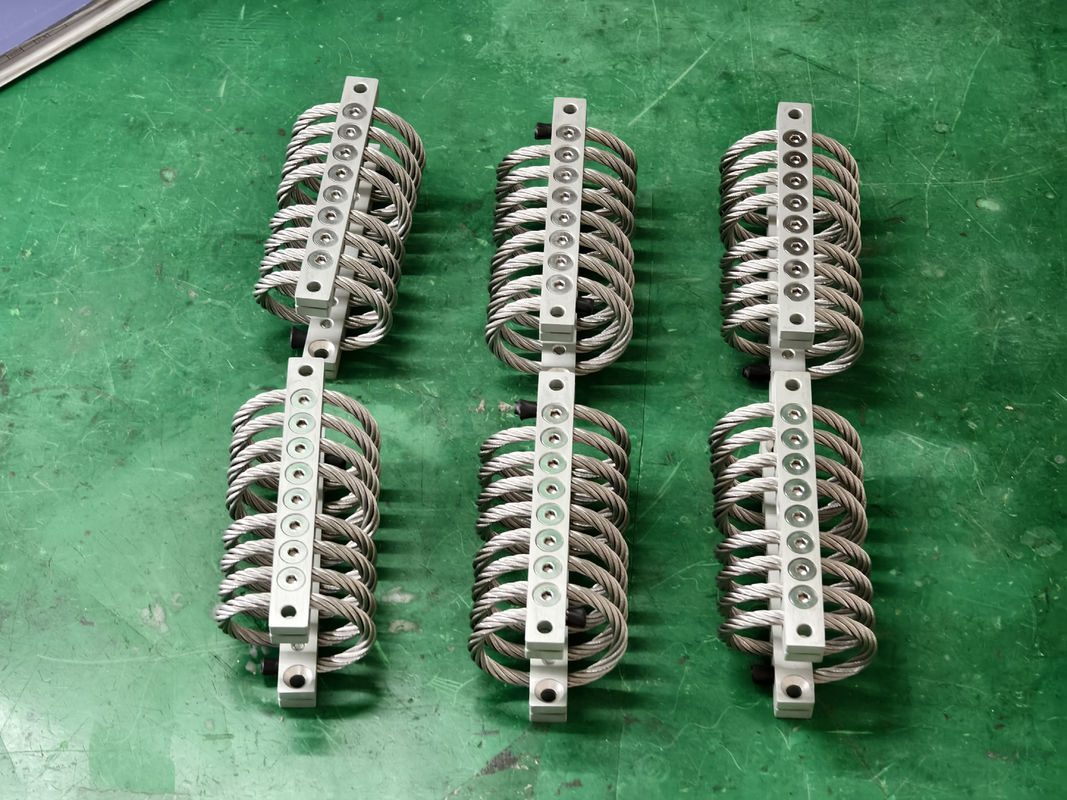

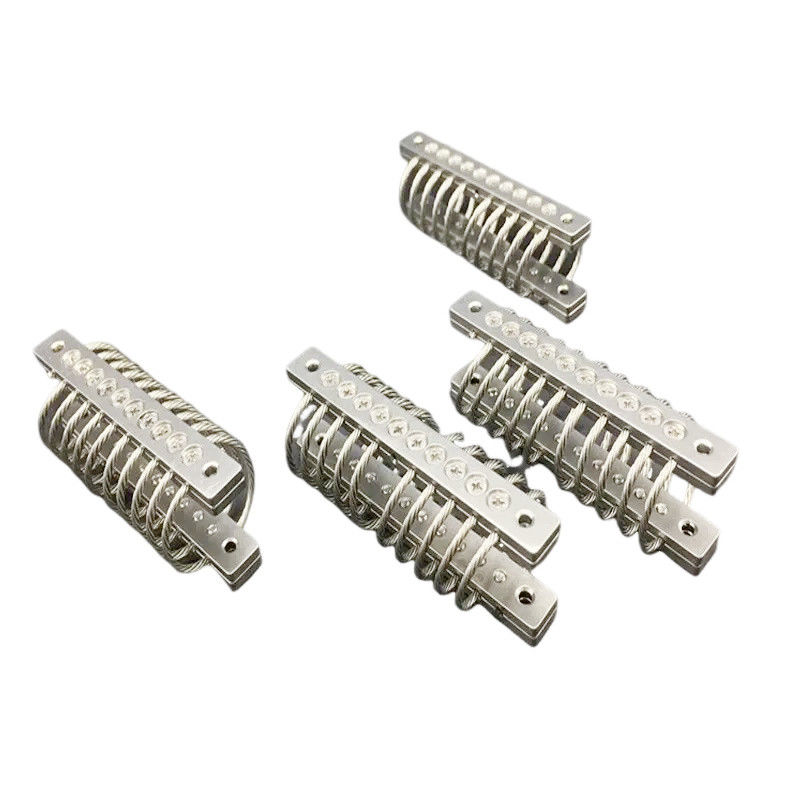

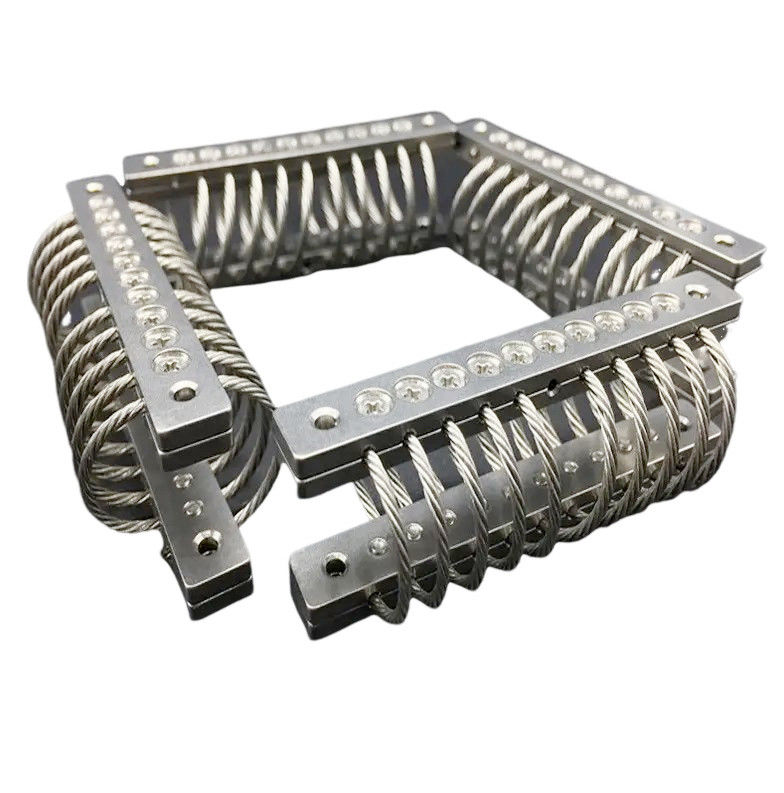

استجابةً لمتطلبات الوزن الخفيف للمعدات الحديثة ، تم تطوير عازلات اهتزاز حبل الأسلاك من سلسلة JGX-0648A من قبل شركة شيان هوان الميكروويف المحدودة.تحقيق تحسين الوزن مع ضمان الأداء العاليمصنوع من الصلب المقاوم للصدأ عالية القوة، المنتج يتمتع بنية خفيفة الوزن ولكن القدرة على تحمل الحمل الممتازة والمتانة،مما يجعلها مناسبة بشكل خاص للتطبيقات الحساسة للوزن مثل الطائرات بدون طيار والإلكترونيات المثبتة على المركبات.
إن عملية التجاعيد الفريدة من نوعها للحبل اللاسلكي تمنح العازل قدرة ممتازة على استعادة المرونة ، مما يضمن عدم وجود تشوه بلاستيكي حتى تحت الضغط لفترة طويلة. بالإضافة إلى ذلك ،سلسلة JGX-0648A تفتخر بأداء جيد لمكافحة الشيخوخة وعمر خدمة طويلمع طرق تركيب متعددة تدعم ترتيبات أفقية أو عمودية ، فإنه يتكيف مع احتياجات تخطيط المعدات المختلفة.
من خلال الابتكار المستمر، شيان هوان الميكروويف يوفر للعملاء مع حلول عزل الاهتزاز التي توازن بين الوزن الخفيف والموثوقية العالية،مساعدة المعدات على العمل بشكل مستقر في البيئات الديناميكية.
خيارات التثبيت
معدل الحجم:
| النموذج | ¥H ¥±3.30 | (مغرب) (غرب) | وزن الوحدة | خيارات التثبيت | من خلال الثقب ((ملم) | الخيط ((ملم) | Csink ((°C) |
| JGX-0648D-79A | 48 | 56 | 0.456 | (أ) ، (ب) ، (ج) ، (د) ، (إي) ، (س) | ¥6.9±0.13 | M6 × 1.0 | 90 |
| JGX-0648D-68A | 54 | 64 | 0.492 | ||||
| JGX-0648D-56A | 59 | 71 | 0.516 | ||||
| JGX-0648D-45A | 64 | 80 | 0.564 | ||||
| JGX-0648D-39A | 64 | 89 | 0.832 | ||||
| JGX-0648D-36A | 67 | 95 | 0.864 | ||||
| JGX-0648D-33A | 67 | 100 | 0.684 | ||||
| JGX-0648D-30A | 83 | 108 | 0.708 |
ورقة بيانات تقنية:
الحمل الرأسي
| رقم المنحنى | النموذج | الحد الأقصى للحمل الساكن ((N) | الحد الأقصى للتشوه ((ملم) |
صلابة الاهتزاز (KN/m) |
صلابة الاصطدام ((KN/m) |
| 1 | JGX-0648D-79A | 79 | 17.8 | 382 | 182 |
| 2 | JGX-0648D-68A | 68 | 23.9 | 266 | 116 |
| 3 | JGX-0648D-56A | 56 | 29.0 | 196 | 79 |
| 4 | JGX-0648D-45A | 45 | 32.0 | 151 | 60 |
| 5 | JGX-0648D-39A | 39 | 32.0 | 127 | 51 |
| 6 | JGX-0648D-36A | 36 | 35.6 | 109 | 42 |
| 7 | JGX-0648D-33A | 33 | 35.6 | 100 | 39 |
| 8 | JGX-0648D-30A | 30 | 50.8 | 74 | 25 |
45 درجة حمولة اتجاهية:
| رقم المنحنى | النموذج | الحد الأقصى للحمل الساكن ((N) | الحد الأقصى للتشوه ((ملم) | صلابة الاهتزاز ((KN/m) | صلابة الاصطدام ((KN/m) |
| 1 | JGX-0648D-79A | 56.7 | 25.9 | 215 | 89 |
| 2 | JGX-0648D-68A | 47.7 | 34.0 | 151 | 58 |
| 3 | JGX-0648D-56A | 39.8 | 39.6 | 109 | 40 |
| 4 | JGX-0648D-45A | 32.8 | 45.7 | 86 | 30 |
| 5 | JGX-0648D-39A | 27.9 | 45.7 | 72 | 25 |
| 6 | JGX-0648D-36A | 25.3 | 50.8 | 61 | 21 |
| 7 | JGX-0648D-33A | 23.4 | 50.8 | 56 | 19 |
| 8 | JGX-0648D-30A | 21.3 | 71.6 | 41 | 12 |
الحمل الجانبي:
| رقم المنحنى | النموذج | الحد الأقصى للحمل الساكن ((N) | الحد الأقصى للحمل الساكن ((N) | صلابة الاهتزاز ((KN/m) | صلابة الاصطدام ((KN/m) |
| 1 | JGX-0648D-79A | 43.2 | 18.8 | 110 | 110 |
| 2 | JGX-0648D-68A | 36.3 | 24.9 | 72 | 72 |
| 3 | JGX-0648D-56A | 31.7 | 30.0 | 49 | 49 |
| 4 | JGX-0648D-45A | 25.0 | 34.0 | 37 | 37 |
| 5 | JGX-0648D-39A | 22.7 | 34.0 | 32 | 32 |
| 6 | JGX-0648D-36A | 20.4 | 38.1 | 25 | 25 |
| 7 | JGX-0648D-33A | 18.2 | 38.1 | 23 | 23 |
| 8 | JGX-0648D-30A | 15.9 | 52.8 | 16 | 16 |
