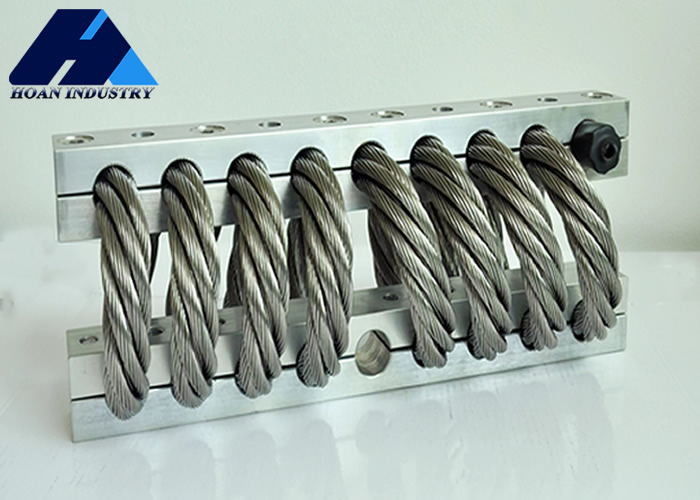

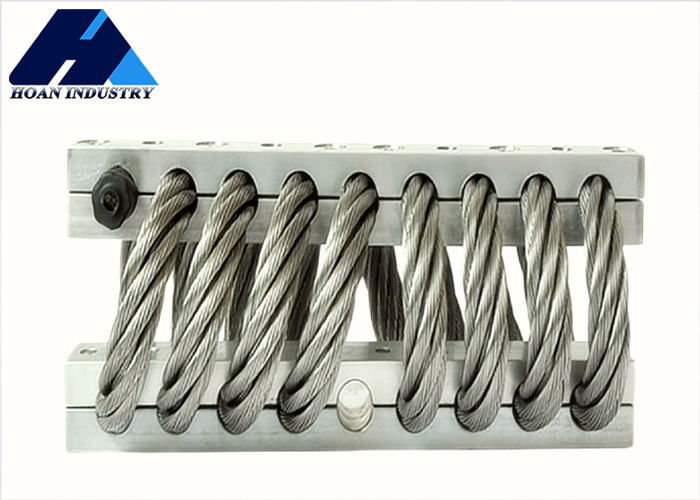

JGX-2228A-665A عازل اهتزاز ذو لوحة دعم مزدوجة هيكل ميكانيكي لتوزيع الحمل الأمثل وامتصاص الطاقة

JGX-2228A-665A عازل اهتزاز ذو لوحة دعم مزدوجة هيكل ميكانيكي لتوزيع الحمل الأمثل وامتصاص الطاقة

Place of Origin:

China

اسم العلامة التجارية:

Hoan

إصدار الشهادات:

ISO9001:2015

Model Number:

JGX-2228A-665A

الوثيقة:

JGX-2228 Series.pdf

اتصل بنا
اطلب اقتباس
تفاصيل المنتج
High:
191mm
Temperature Range:
-40°F to 200°F
Number Of Loops:
4
Isolator Type:
Helical
Installation:
Wall Mounted
Product Keywords:
wire vibration damper
Port:
Xi'an
Working Temperature:
-55 ~ +120
Color:
Silver Pai
Weight:
0.2kg
Diameter:
3-20mm
Wire Rope Material:
Galvanized Steel
Mounting Holes:
M12
Product Load Capacity:
Customizable
شروط الدفع والشحن
Minimum Order Quantity
4
Payment Terms
L/C,D/A,D/P,T/T,Western Union,MoneyGram
وصف المنتج

سلسلة JGX-2228A

تصميم هيكلي مبتكر: حكمة هندسية في الاستجابة الديناميكية متعددة الأبعاد

يركز عازل حبل الأسلاك الفولاذية JGX-2228A من شركة Xi'an Hoan Microwave على هيكل لف حلزوني من أسلاك الفولاذ متعددة الخيوط، مما يشكل نظام استجابة ديناميكية ثلاثي الأبعاد. عند تحمل حمل ثابت يبلغ 380~1250 كجم، يولد هذا الهيكل تبديدًا للاحتكاك الجاف من خلال الاحتكاك والضغط والانزلاق بين خيوط الأسلاك، مما يتيح امتصاصًا فعالًا لطاقة الاهتزاز. عندما يتجاوز الإثارة الخارجية القيمة الحرجة، يمكن أن تشتت الإزاحة النسبية داخل حبل الأسلاك الفولاذية أكثر من 70٪ من طاقة التأثير؛ أثناء الاهتزازات ذات السعة الصغيرة، يحافظ تأثير الإغلاق الذاتي بين الخيوط على استقرار النظام. تسمح هذه الخاصية التكيفية بالحفاظ على أداء مستقر في البيئات القاسية التي تتراوح من -40 درجة مئوية إلى 100 درجة مئوية.


يعمل الهيكل الميكانيكي ذو اللوحة الداعمة المزدوجة المعتمد في هذا المنتج على تحسين توزيع الحمل بشكل أكبر. من خلال التأثير التآزري لغطاء المسمار شبه المنحرف والقابس المطاطي، تتولد قوة تمدد شعاعية أثناء شد البراغي، مما يزيد من قوة تثبيت حبل الأسلاك الفولاذية إلى 1.5 ضعف قوة الهياكل التقليدية مع تجنب إجهاد المواد الناتج عن تركيز الإجهاد. يتيح هذا التصميم تحمل تأثيرات فورية تزيد عن 100G في سيناريوهات مثل المعدات الإلكترونية للطيران والأجهزة الدقيقة المثبتة على المركبات، مع عمر مقاومة للاهتزاز يتجاوز 100000 دورة.


جدول معلمات الأبعاد

الموديل

الارتفاع(مم)±6.35

العرض

(مم)

الوزن

(كجم)

خيارات التركيب

فتحة مرور

(مم)

الخيط

(مم)

C‘sink(°)
JGX-2228A-1250A 133 140 8.4 C,D ∅13.5+0.13-0.38 M12*1.75 90
JGX-2228A-960A 152 165 9.53 A,B,C,D,E,S
JGX-2228A-860A 159 178 9.9
JGX-2228A-665A 191 210 11.5
JGX-2228A-550A 216 235 12.7
JGX-2228A-380A 216 286 13.9


منحنى الحمل الثابت

JGX-2228A-665A عازل اهتزاز ذو لوحة دعم مزدوجة هيكل ميكانيكي لتوزيع الحمل الأمثل وامتصاص الطاقة 0

رقم. الموديل

أقصى حمل ثابت

(كجم)

أقصى انحراف

(مم)

Kv(الاهتزاز)

(KN/m)

Ks(الصدمة)

(KN/m)

1 JGX-2228A-1250A 1250 50.8 2362 1010
2 JGX-2228A-960A 960 67.3 1513 585
3 JGX-2228A-860A 860 74.9 1270 469
4 JGX-2228A-665A 665 102.9 800 263
5 JGX-2228A-550A 550 125.7 585 180
6 JGX-2228A-380A 380 125.7 377 138

JGX-2228A-665A عازل اهتزاز ذو لوحة دعم مزدوجة هيكل ميكانيكي لتوزيع الحمل الأمثل وامتصاص الطاقة 1

رقم. الموديل

أقصى حمل ثابت

(كجم)

أقصى انحراف

(مم)

Kv(الاهتزاز)

(KN/m)

Ks(الصدمة)

(KN/m)

1 JGX-2228A-1250A 889.8 72.4 1348 503
2 JGX-2228A-960A 680.6 96.5 860 289
3 JGX-2228A-860A 613.3 105.4 718 235
4 JGX-2228A-665A 454.1 144.8 448 131
5 JGX-2228A-550A 331.6 177.8 327 89
6 JGX-2228A-380A 215.3 177.8 212 70

JGX-2228A-665A عازل اهتزاز ذو لوحة دعم مزدوجة هيكل ميكانيكي لتوزيع الحمل الأمثل وامتصاص الطاقة 2

رقم. الموديل

أقصى حمل ثابت

(كجم)

أقصى انحراف

(مم)

Kv(الاهتزاز)

(KN/m)

Ks(الصدمة)

(KN/m)

1 JGX-2228A-1250A 626.5 53.3 618 618
2 JGX-2228A-960A 361.5 71.1 356 356
3 JGX-2228A-860A 294.9 77.5 291 291
4 JGX-2228A-665A 165.3 108.0 163 163
5 JGX-2228A-550A 113.2 132.1 112 112
6 JGX-2228A-380A 77.6 132.1 77 77


الأسئلة الشائعة

س: هل أنت شركة تجارية أم مصنع؟

ج: نحن مصنع لمنتجات امتصاص الاهتزازات والتذبذبات الدقيقة لورش العمل الصناعية مع سنوات عديدة من الخبرة في الصين.


س: كم من الوقت هو وقت التسليم الخاص بك؟

ج: إذا كان لدينا مخزون، يمكننا التسليم على الفور. إذا لم يكن هناك مخزون، يعتمد على الكمية، ولكن عادةً لا يزيد عن 20 يوم عمل


س: ما هو الوزن والقياس للمنتج؟

ج: حجم مختلف بكمية مختلفة، يرجى الاتصال بنا للحصول على التفاصيل.


س: هل يمكن تصنيع المنتجات حسب متطلبات العميل؟

ج: نعم، خدمة OEM متاحة


س: ماذا تحتاج أن تعرف للحصول على عرض أسعار سريع؟

ج: أحتاج إلى معرفة وزن وحجم معداتك؛ متطلبات الصدمات والاهتزازات للمعدات؛ نود أن نقدر هذه التفاصيل حول بيئة تطبيق الجهاز


س: هل يسمح بزيارة الشركة أم لا؟

ج: نعم، نرحب بالعملاء لزيارة شركتنا. نحن موجودون في شيان، شنشي، الصين

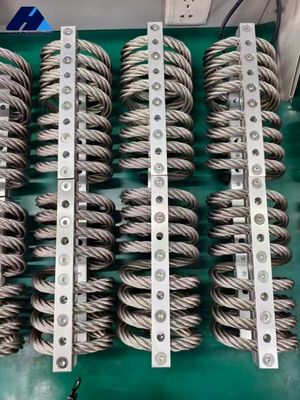

صور العملاء
