JGX-2228A-550A الحل الأمثل للتحكم في الاهتزاز في الدفاع الوطني المتطور والتصنيع الصناعي

JGX-2228A-550A الحل الأمثل للتحكم في الاهتزاز في الدفاع الوطني المتطور والتصنيع الصناعي

Place of Origin:

China

اسم العلامة التجارية:

Hoan

إصدار الشهادات:

ISO9001:2015

Model Number:

JGX-2228A-550A

الوثيقة:

JGX-2228 Series.pdf

اتصل بنا
اطلب اقتباس
تفاصيل المنتج
Resonance Frequency:
15Hz
Working Temperature:
-40°C to 150°C
Material:
Stainless Steel
Wire Rope Tension:
100-1000 lbs
Product Certification:
ISO 9001
Mounting Thread Size:
M12
Isolator Type:
Vibration
Corrosion Resistance:
Yes
Applications:
Marine and Industrial Engine Mounts
Weight:
0.5kg
Shock Absorption:
Yes
Relative Product:
Backdraft Damper
Damping Ratio:
0.5
Vibration Frequency:
10-100Hz
شروط الدفع والشحن
Minimum Order Quantity
4
Payment Terms
L/C,D/A,D/P,T/T,Western Union,MoneyGram
وصف المنتج

سلسلة JGX-2228A

تطبيقات متعددة المجالات: تغطية شاملة من الدفاع الوطني المتطور إلى التصنيع الصناعي

يتيح التصميم المعياري لـ JGX-2228A إظهار قيمة فريدة عبر مجالات متعددة. في قطاع الدفاع الوطني، تم تطبيق هذا العازل على نظام التحكم في إطلاق النار لمركبة إطلاق صواريخ من النوع الجديد. من خلال التحكم في سعة اهتزاز المعدات في حدود 0.1 مم، فإنه يضمن أن خطأ دقة توجيه هوائي الرادار أثناء القيادة على الطرق الوعرة يقل عن 0.05 درجة، وهو ما يعادل ثلاثة أضعاف أداء حلول التوصيل الصلبة التقليدية. في المجال البحري، تم استخدام مقاومته للصدمات بنجاح في مصفوفة السونار لفرقاطة. أثناء اختبارات تأثير الانفجار تحت الماء، تم تخفيض تسارع استجابة المعدات إلى 15 جرامًا، مما يحمي بشكل فعال المكونات الأساسية لأجهزة الاستشعار الدقيقة.


في السيناريوهات الصناعية، يعالج المنتج مشكلة انتقال الاهتزاز في المعدات واسعة النطاق من خلال تقنية التوصيل المرن. بعد أن اعتمدت شركة بتروكيماويات JGX-2228A لوحدة الضاغط الخاصة بها، انخفض إجهاد اهتزاز نظام الأنابيب بنسبة 60٪. يمكن لوحدة المراقبة الذكية الداعمة (قابلة للتخصيص) أن تعيد حالة العازل الصحية في الوقت الفعلي، مما يؤدي إلى إطالة دورة الصيانة التنبؤية إلى ضعف دورة الحلول التقليدية. في قطاع الطاقة الجديد، تجعله مقاومته لدرجات الحرارة المرتفعة والمنخفضة يؤدي بشكل ممتاز في محولات طاقة الرياح. عند البدء عند -30 درجة مئوية، تنخفض معدل ارتفاع درجة حرارة المعدات بنسبة 30٪، مما يطيل بشكل فعال من عمر خدمة أجهزة الطاقة.


والجدير بالذكر أن التصميم خفيف الوزن لـ JGX-2228A (الذي يزن 60٪ فقط من العوازل المعدنية التقليدية) يفتح إمكانيات جديدة لتطبيقات الفضاء. بعد أن اعتمد نظام رادار مثبت على طائرة بدون طيار هذا المنتج، انخفض الوزن الإجمالي للآلة بمقدار 12 كجم، بينما تحسن أداءها المضاد للاهتزاز بنسبة 40٪، مما مكن الطائرة بدون طيار من الحفاظ على جودة صورة الاستطلاع المستقرة حتى في ظل ظروف الرياح من المستوى 6. تعكس مثل هذه القدرة على النقل التكنولوجي عبر المجالات تراكم شركة Xi'an Hoan Microwave العميق في مجال تكنولوجيا عزل الاهتزاز.

جدول معلمات الأبعاد

الموديل

الارتفاع(مم)±6.35

العرض

(مم)

الوزن

(كجم)

خيارات التركيب

فتحة مرور

(مم)

الخيط

(مم)

C‘sink(°)
JGX-2228A-1250A 133 140 8.4 C,D ∅13.5+0.13-0.38 M12*1.75 90
JGX-2228A-960A 152 165 9.53 A,B,C,D,E,S
JGX-2228A-860A 159 178 9.9
JGX-2228A-665A 191 210 11.5
JGX-2228A-550A 216 235 12.7
JGX-2228A-380A 216 286 13.9


منحنى الحمل الثابت

JGX-2228A-550A الحل الأمثل للتحكم في الاهتزاز في الدفاع الوطني المتطور والتصنيع الصناعي 0

رقم. الموديل

أقصى حمل ثابت

(كجم)

أقصى انحراف

(مم)

Kv(الاهتزاز)

(KN/m)

Ks(الصدمة)

(KN/m)

1 JGX-2228A-1250A 1250 50.8 2362 1010
2 JGX-2228A-960A 960 67.3 1513 585
3 JGX-2228A-860A 860 74.9 1270 469
4 JGX-2228A-665A 665 102.9 800 263
5 JGX-2228A-550A 550 125.7 585 180
6 JGX-2228A-380A 380 125.7 377 138

JGX-2228A-550A الحل الأمثل للتحكم في الاهتزاز في الدفاع الوطني المتطور والتصنيع الصناعي 1

رقم. الموديل

أقصى حمل ثابت

(كجم)

أقصى انحراف

(مم)

Kv(الاهتزاز)

(KN/m)

Ks(الصدمة)

(KN/m)

1 JGX-2228A-1250A 889.8 72.4 1348 503
2 JGX-2228A-960A 680.6 96.5 860 289
3 JGX-2228A-860A 613.3 105.4 718 235
4 JGX-2228A-665A 454.1 144.8 448 131
5 JGX-2228A-550A 331.6 177.8 327 89
6 JGX-2228A-380A 215.3 177.8 212 70

JGX-2228A-550A الحل الأمثل للتحكم في الاهتزاز في الدفاع الوطني المتطور والتصنيع الصناعي 2

رقم. الموديل

أقصى حمل ثابت

(كجم)

أقصى انحراف

(مم)

Kv(الاهتزاز)

(KN/m)

Ks(الصدمة)

(KN/m)

1 JGX-2228A-1250A 626.5 53.3 618 618
2 JGX-2228A-960A 361.5 71.1 356 356
3 JGX-2228A-860A 294.9 77.5 291 291
4 JGX-2228A-665A 165.3 108.0 163 163
5 JGX-2228A-550A 113.2 132.1 112 112
6 JGX-2228A-380A 77.6 132.1 77 77


* اختيار المعالجة السطحية لقضبان التركيب المصنوعة من الألومنيوم *

* الأكسدة البيضاء: المعالجة السطحية لجعل سطح الألومنيوم أكثر صلابة من نفسه. يحافظ لون قضبان التركيب المصنوعة من الألومنيوم المؤكسد باللون الأبيض على نفس لون الألومنيوم نفسه. إنها المعالجة السطحية العادية لقضبان التركيب المصنوعة من الألومنيوم؛


* الأكسدة الصلبة: المعالجة السطحية لجعل قضبان التركيب المصنوعة من الألومنيوم أكثر صلابة من طريقة الأكسدة البيضاء. لون قضبان التركيب المصنوعة من الألومنيوم المؤكسد الصلب أغمق من طريقة الأكسدة البيضاء. استخدام خاص للمتطلبات المعقدة أو الخاصة لظروف عمل استخدام عوازل الحبل السلكي.


* مادة قضبان التركيب *

يمكن تحديد الفولاذ المقاوم للصدأ أو الألومنيوم

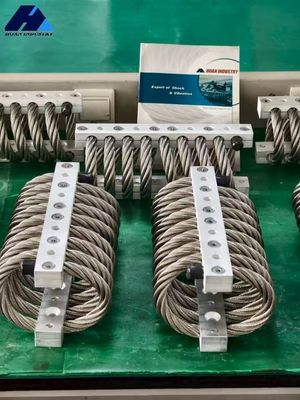

صور العملاء
