ملخص:

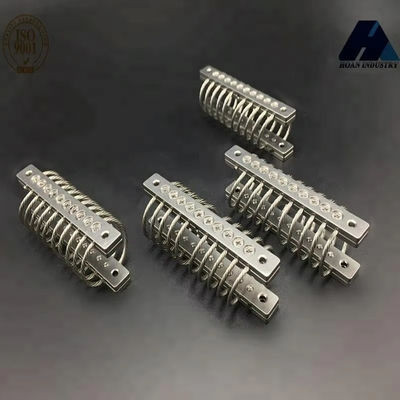

يُعيد تعريف عزل الاهتزازات للطائرات بدون طيار عن طريق إزالة الصيانة كقيود تصميمهذا العازل يتطلب صفر تزيين، صفر إعادة عزم الدوران، وبدل قطعة صفر طوال عمر الخدمة 15+ سنة.بنية الحماية المزدوجة التي تنتظر براءة الاختراع تجمع بين وقف ميكانيكي صلب للطيران مع حلقة HNBR الثانوية، وخلق نظام عزل للصدمات الذي يحمي الحمولات المفيدة بقيمة آلاف الدولارات.توفير استقرار جانبي محسن لكاميرات السينما الاحترافية ذات الشكل المتوسط. مؤهلة لصدمة MIL-STD-810H ومتميزة بمعايير الأيزو 10813-1 لتجربة التعب إلى 50 مليون دورة ، يتم تحديد JGX-0160E-4.8B من قبل المقاولين الدفاعيين ، مصنعي معدات السينما ،ومكملات الطائرات بدون طيار في جميع أنحاء العالم.

أداء الحمل الرأسي

45 درجة أداء الحمل الاتجاهي

أداء الحمل الجانبي

هندسة الحماية المزدوجة وهندسة الموثوقية

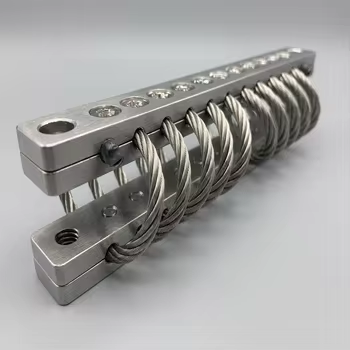

الابتكار المحدد لـ JGX-0160E-4.8B هو إضافتهحماية مزدوجةنظام عزل الصدمات. تتكون المرحلة الأساسية من عنصر عزل الحبل السلكي نفسه، الذي يتعامل مع الاهتزازات العادية التشغيلية من خلال خفض الاحتكاك الجاف الداخلي.يتم تنشيط المرحلة الثانوية فقط عندما يتجاوز تحرك عازل 85٪ من رحلته القصوىفي الوقت نفسه حلقة HNBR (النيتريل بوتاديين الهيدروجيني المطاط)توفير خصائص التوقف الناعمة التي تحمي الحمولة من الصدمات الميكانيكية القويةهذه الهندسة المعمارية ذات الطبقات المزدوجة حاسمة بشكل خاص بالنسبة لـ"الجامبيل" ذات الجودة السينمائية التي تحمل حزم الكاميرات بقيمة 20،000 دولار أو أكثر حيث يمكن أن يدمر هبوط صعب واحد معدات لا يمكن استبدالها.

الـبدون صيانةيتم الوصول إلى التصميم من خلال ثلاثة خيارات هندسية: أولاً، السطوح المكشوفة بالكهرباء من الفولاذ المقاوم للصدأ 304 تُزيل الشقوق الصغيرة حيث يبدأ التآكل عادةً،وطبقة الأكسيد السلبية تتعافى نفسها إذا خدشثانياً، the isolation element is pre-tensioned at the factory to 120% of the maximum rated static load and heat-set at 350°C for 4 hours—this stress-relief process eliminates the initial settling and bolt loosening that plague un-treated wire rope assembliesثالثًا ، تتضمن جميع واجهات التثبيت أجهزة غسل قفل الربيع المدارية (DIN 127B) ويتم تطبيقها مسبقًا مع خيط انابيروبي متوسط القوة. والنتيجة هي عازل يمكن تثبيته ،تم تشغيلها مرة واحدة، ثم يتم تجاهلها لبقية عمر الطائرة بدون طيار

إجراءات التثبيت والتشغيل

1. تأكد من أن وزن الحمولة الفعلي يتراوح بين 2.4N و 3.4N (50٪ - 70٪ من الحمولة المسجلة 4.8N) للاشتراك الأمثل في كل من مراحل الحماية الأولية والثانوية.

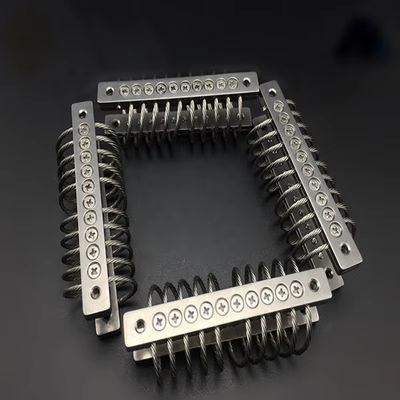

2. قم بتثبيت العازل باستخدام تكوين شريط مزدوج من النوع B. يوفر التصميم التماثل صلابة جانبية متساوية في كلا الاتجاهين ، وهو أمر بالغ الأهمية لأداء الجهاز المتوازن.
3. تثبيت أجهزة التثبيت M4 عند 3.0 N · m باستخدام مفتاح عزم الدوران المعدل. تشديد في تسلسل نمط متقاطع لتكوينات تركيب متعددة المسامير.
4. إجراء اختبار أرضي قبل الطيران: تحويل الحمولة إلى حركة كاملة في جميع المحاور الثلاثة وتحقق من مقاومة سلسة وتدريجية دون ربط أو نقرة معدنية.
5. سجل تاريخ التثبيت ورقم التسلسل. لا يتطلب العزل صيانة محددة الموعد؛ يوصى بالفحص البصري في فترات 500 ساعة طيران للتحقق من الأضرار الجسدية العرضية.

اختبار التحقق من الصحة والشهادة

تتعرض وحدات إنتاج JGX-0160E-4.8B لبروتوكول التحقق من الجودة في خمس مراحل: (1) التحقق من الأبعاد بواسطة آلة قياس التنسيقات (CMM) بدقة ± 0.015mm.(2) التحقق من ما قبل التوتر على خلية الحمل المعايرة مع 0.5٪ دقة كاملة النطاق ؛ (3) الوصف الديناميكي على 10 kN الهزاز الكهرومغناطيسي 5-3000 هرتز في 0.5 g تسارع المدخل ؛(4) اختبار إثبات الحمل الوظيفي بنسبة 100٪ عند 150٪ من الحمل الاسمي مع معايير تخطي الصفر للتشوه الدائم؛ (5) تحكم عملية إحصائية (SPC) أخذ عينات لمقاومة تآكل رشات الملح لكل حزمة. اختبار الحياة المسرعة وفقا ل ISO 10813-1 يؤكد 50 مليون دورة حياة التعب في الحمل الاسمي،ما يعادل حوالي 28،000 ساعة طيران في ملامح اهتزاز الطائرات بدون طيار نموذجية.2015، و CE ، و RoHS ، و REACH مع الكشف عن المواد الكاملة المتاحة للامتثال للمشتريات الدفاعية.

مجالات التطبيق

1. كاميرا سينمائية ومتخصصة
2. طائرات بدون طيار طويلة المدى لحرس الحدود وحرس السواحل
3. الزراعة الدقيقة و طائرات بدون طيار لمراقبة المحاصيل
4. منصات فحص خطوط الكهرباء والأنابيب
5. أبحاث الغلاف الجوي ومراقبة الطقس
6. أنظمة ISR التكتيكية (المعلومات الاستخباراتية والمراقبة والاستطلاع)
7. طائرات بدون طيار تفتيش منشأة النفط والغاز في الخارج
