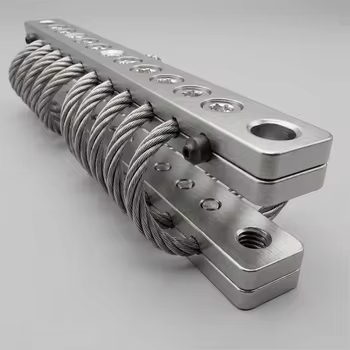

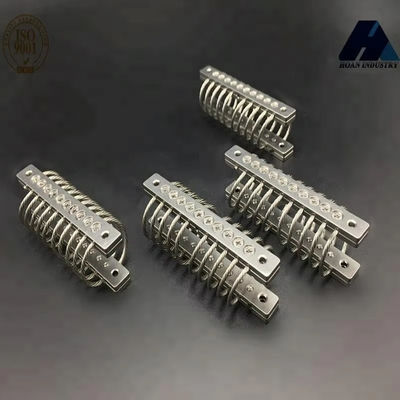

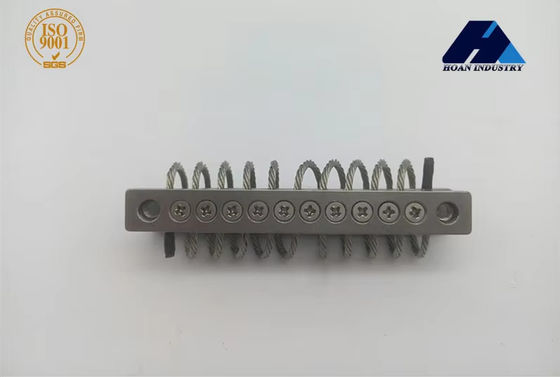

All-Metal JGX-0160E-4.8A Gimbal Wire Rope Isolator Rapid Energy Dissipation Compact UAV Camera Vibration Damper Mount

ملخص:
JGX-0160E-4.8A هو عازل اهتزاز غيمبال معدني بالكامل تم تصميمه للسيطرة الدقيقة على الاهتزاز في تطبيقات كاميرات الطائرات بدون طيار المدمجة.بناءه المعدني بالكامل يزيل المكونات المطاطية والإيلاستومر بالكامل، وتوفير أداء التخفيف ثابت لا يتأثر بتقلبات درجة الحرارة، التعرض للأشعة فوق البنفسجية، أو الاتصال الكيميائي.آلية استبعاد الاهتزازات الخاصة تحول الطاقة الميكانيكية إلى حرارة في غضون ميلي ثانية، توفر عزل موثوق به بطبيعتها والتي تتطلب صيانة صفر على مدى عمر المنتج.تم تحسين تقييم الحمل 8 كجم مع تكوين تركيب النوع A لتحميل FPV خفيف الوزن والحمولات الفعالة لكاميرا العمل.

أداء الحمل الرأسي

45 درجة أداء الحمل الاتجاهي

أداء الحمل الجانبي

آلية التخفيف وهندسة المواد

JGX-0160E-4.8A يحقق التحكم في الاهتزاز الرائدة في فئتها من خلالالبناء المعدني بالكاملمعمارية.تبديد الطاقة السريعالآلية تحول طاقة الاهتزاز الميكانيكي إلى طاقة حرارية منخفضة الجودة من خلال الاحتكاك الجاف في واجهات الاتصال الداخليةالذي يتبخر بشكل سلبي في الهواء المحيط به في غضون 3-5 مللي ثانية لكل دورةلا توجد سوائل هيدروليكية لتسرب، لا توجد عناصر إيلاستومر لتشق، ولا توجد روابط ميكانيكية لتتآكلأداء التخفيف الخالي من الصيانة طوال عمر تشغيل الطائرة بدون طيار.

يتم معالجة لوحات القاعدة من 6061-T6 سبيكة الألومنيوم مع النهاية السطحية الصلبة (النوع الثالث، MIL-A-8625 متوافقة).هذا يوفر طبقة أكسيد 50 ميكرون التي تقاوم التآكل الكهربائي عند تركيبها على إطارات الطائرات بدون طيار من ألياف الكربونيتم توفير مسامير غطاء الأوكسيد الأسود في الصف 12.9 من الفولاذ اللاصق كمواد ربط قياسية ، تم تطبيقها مسبقاً مع عقدة خيوط متوسطة القوة للتجميع المقاوم للهزات.

إرشادات التثبيت

1. التحقق من أن وزن الحمولة المفيدة يتراوح بين 1.4N و 3.4N (30٪ إلى 70٪ من الحمل الثابت الأقصى 4.8N) لتحقيق أداء مثالي للتخفيف.
2. حدد تكوين التثبيت المطلوب (من A إلى E ، أو S-type) بناءً على هندسة إطار الجهاز الخاص بك. يتم شحن النموذج القياسي 4.8A بتكوين A ؛التكوينات الأخرى متوفرة عند الطلب.
3. قم بتنظيف جميع أسطح التثبيت بأيسوبروبيل الكحول. قم بتطبيق فيلم رقيق من مركب مكافحة النوبات على خيوط التثبيت إذا كنت تعمل في بيئات رش الملح.
4. بعد التثبيت، إجراء اختبار مسح الاهتزاز الأرضية من 5-500 هرتز للتحقق من أداء العزل قبل نشر الطيران.

ضمان الجودة والامتثال للمعايير

يخضع كل عازل JGX-0160E-4.8A لأربعة بوابات جودة إلزامية قبل الشحن: (1) فحص الأبعاد باستخدام معدات CMM بدقة ± 0.02mm مقابل الرسومات الهندسية.(2) التحقق من التوتر في الحبل السلكي عند 150٪ من الحمل الاسمي مع صفر مجموعة دائمة(3) وصف الصلابة الديناميكية عبر 5-2000 هرتز في طاولة الهز الكهرومغناطيسية.(4) الفحص النهائي البصري والبعدي مع القدرة على تتبع المجموعة إلى أرقام حرارة المواد الخامإن منشأة الإنتاج المعتمدة بمعايير أيزو 9001:2015 لدينا تحافظ على إمكانية تتبع الدفعة الكاملة من لفائف الفولاذ الواردة عبر ترقيم السلسلة للمنتج النهائي.

مجالات التطبيق

1. طائرات بدون طيار للتصوير الجوي والتصوير السينمائي
2. التفتيش الصناعي ومراقبة الأصول بدون طيار
3. منصات المسح الزراعي الدقيق
4. صلعات الحمولة المفيدة لليدار والتصوير الحراري
5. FPV السباقات والطراز الحر رباعي الطائرات
6. أنظمة الطائرات بدون طيار للبحث والإنقاذ
