JGX-0320D-22A عازل اهتزاز حبل السلك المناعي للبيئة القاسية مع تحكم عالي في الرنين

JGX-0320D-22A بيئة متطرفة معزول اهتزاز سلك الحبل المناعي

لمحة عامة عن المنتج

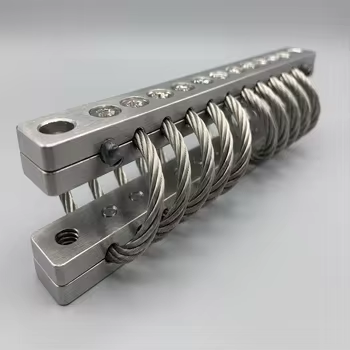

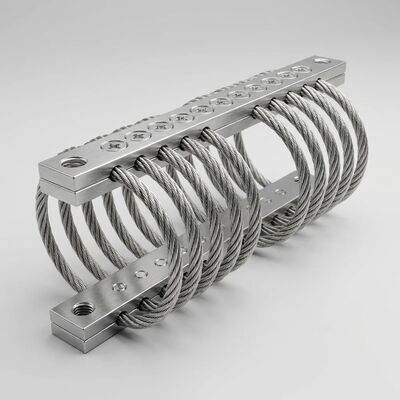

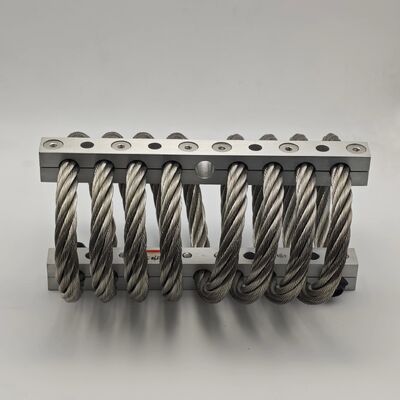

JGX-0320D-22A هومعزول اهتزازات الحبل الحديدي المقاوم للبيئة القاسيةمؤهلينالـ MIL-STD-810معاييرتحكم الرنين عالية التخفيف من الدرجة Dتم تصميمها خصيصاً للتطبيقات التي تفشل فيها العزل التقليديالبيئات الصناعية العدوانية كيميائيا هذا العازل يحافظ على تخفيف الاهتزاز المعايرة من -70 °C إلى + 300 °C مع صفر الانجراف الأداءتعزيز نسبة التخفيف درجة D من 0.20-0.30 C / Cc يوفر التنقل تحت 3.0 في الرنين،توفير هامش أمان حرج ضد التضخم الكارثي الذي يدمر الحمولات الحساسة أثناء أحداث الإثارة متعددة التردداتاختبار المؤهلات لـ MIL-STD-810 طريقة 514.6 (الاهتزاز) والطريقة 516.6 (الصدمة) يؤكد الأداء في ظل ظروف الإجهاد البيئي الموحدة ،إعطاء مصممي الأنظمة الثقة في النشر في الظروف القاسية.

الخصائص الرئيسية

• (ميل-إس تي دي-810) التأهيل:تم التحقق من صحة المنهج 514.6 (الاهتزاز) والمنهج 516.6 (الصدمة) من MIL-STD-810 ، مما يوفر أدلة اختبار موثقة لبرامج تأهيل النظام.هذا المؤهل القائم على المعايير يلغي الحاجة إلى اختبار بيئي مخصص عند دمج العزل في تصاميم المعدات القوية.
• المناعة من البيئة القاسيةالبناء المعدني بالكامل 316L محصن بشكل أساسي لآليات التدهور التي تدمر العازلات التقليديةلا يوجد هجوم كيميائيالسطح المكشوف بالكهرباء والمنحرف يتحمل 1000+ ساعة من التعرض لرذاذ الملح (ASTM B117) مع صفر تشكيل الصدأ الأحمر.
• تحسين التحكم في الرنين عالية التخفيف:يحقق ملف تعريف D درجة 0.20-0.30 C / Cc التخفيف تحسن 30-50٪ على عازل الحبل السلكي القياسي. هذا التخفيف المرتفع يقلل من الرنين الهيكلي أثناء مسح الترددات ،اهتزاز عشوائي، والإثارة متعددة الأوضاع، وحماية الحمولات من عوامل التضخيم 10-30x التي تحدث في الترددات الطبيعية غير المهدئة.
• 30 غرام بقاء على قيد الحياة في حالة الصدمة:حماية الصدمات العابرة المعتمدة تصل إلى 30 غرام (11 ميس نبض نصف السينوس) ، مناسبة للمعدات التي تتعرض للتعامل مع الانخفاضات ، وعبء تأثير المركبات ، وحوادث الصدمات النقل.آلية كولوم للتخفيف من الاحتكاك تحول طاقة الاصطدام إلى حرارة في غضون ميلي ثانية، والحد من تسارع الحمولة إلى مستويات البقاء على قيد الحياة.
• تغطية الطيف الواسع:Natural frequency of 7-12 Hz with >95% isolation efficiency above 30 Hz provides comprehensive protection from low-frequency transportation vibration through high-frequency machinery-induced excitation — one isolator covering the full operational spectrum.
• أكثر من 20 سنة من الموثوقية السلبية:تبديد الطاقة هو ميكانيكي بحتّاً مع عدم وجود مواد استهلاكية، لا سوائل هيدروليكية، لا بوليمرات مرنة، لا عناصر هوائية.آلية التخفيف هي دائمة وخالية من الصيانة طوال حياة التصميم 20+ سنة.

التطبيقات

• محطات مراقبة البيئة عن بعد (القطب الشمالي والصحراء والمناطق الاستوائية)
• أنظمة سلامة منصات البحرية وألواح إيقاف الطوارئ
• معدات الدعم الأرضي في الطيران المدني والفضاء وأجهزة الاختبار
• شبكات رصد الزلزالية ومجموعات أجهزة الاستشعار المبكرة
• نظام التحكم في القيادة في السكك الحديدية عالية السرعة والإلكترونيات الإشارية الداخلية
• أنظمة أتمتة غرفة المحركات البحرية ومراقبة الحالة
• أجهزة التحكم في العمليات في المصانع الكيميائية ونظم التحكم الموزعة
• التشغيل الآلي للتعدين والقياس عن بعد والبنية التحتية للاتصالات

المواصفات التقنية

لماذا تختار JGX-0320D-22A

عندما تتطلب مواصفات المعدات الخاصة بك المؤهلات البيئية المعتمدة ولا يمكنك تحمل تكلفة NRE لتطوير العزل المخصص، يوفر JGX-0320D-22A-02محلول جاهز، مؤهل لمتطلبات MIL-STD-810مع القدرة الكاملة على التتبع. يقدم ملف تعديل التخفيف العالي من الدرجة D هامش أداء إضافي يستوعب التغيرات في العالم الحقيقي في ظروف التثبيت تحويلات مركز الجاذبية للحمولة، و سيناريوهات تحميل مشتركة تُقلل من أداء العازلات المُتحسّنة بشكل ضيق. جنباً إلى جنب مع بناء 316L this isolator can be specified with confidence for projects ranging from coastal industrial automation to remote arctic monitoring stations — anywhere environmental conditions would destroy a conventional mount within a single seasonبالنسبة لفرق الهندسة والمشتريات التي تسعى إلى تقليل مخاطر التأهيل مع الحفاظ على جداول المشاريع العدوانية ، فإن JGX-0320D-22A هي الإجابة المؤهلة المتوفرة على الفور.
