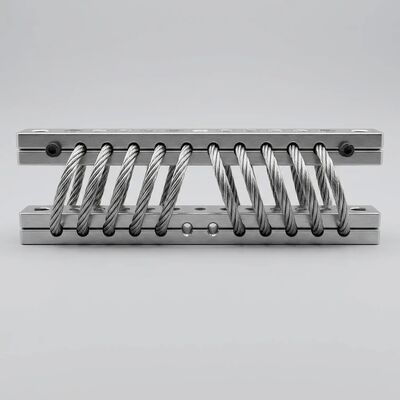

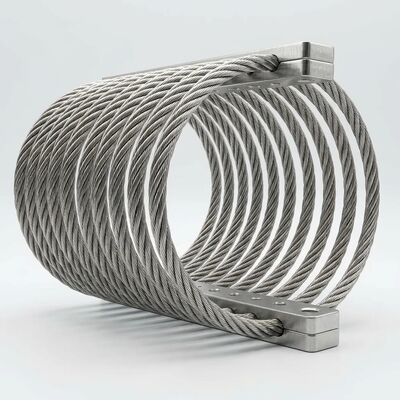

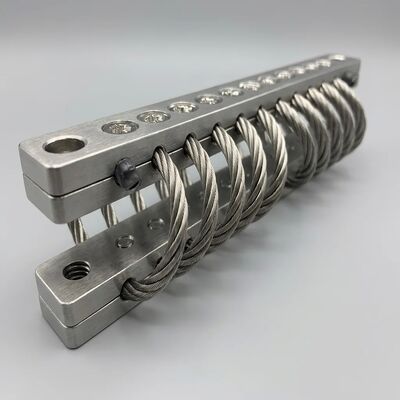

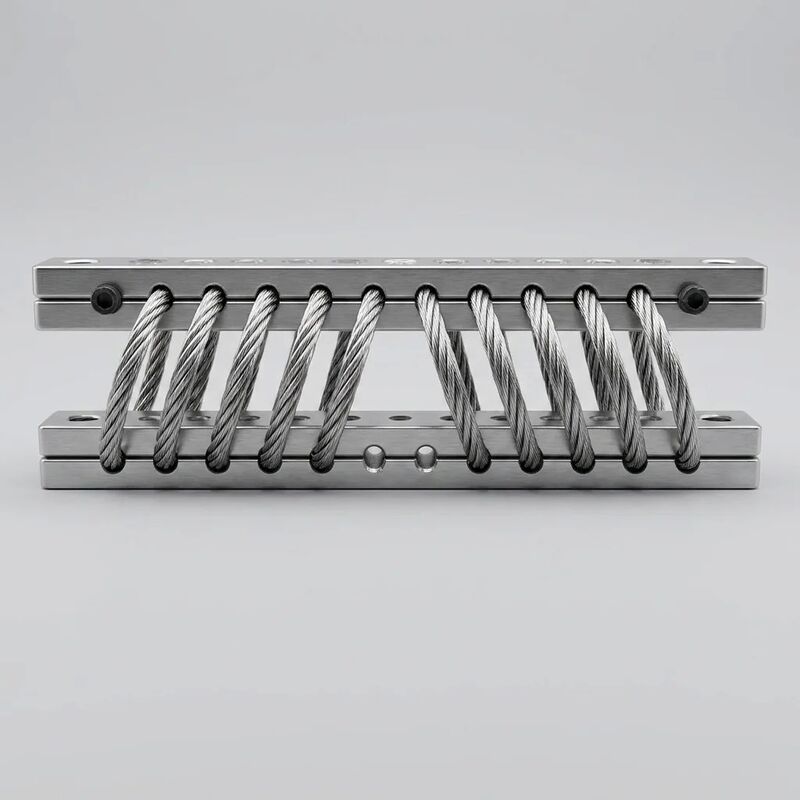

JGX-0480D-75A حبل سلكي عازل اهتزاز غير خطي لتنعيم الصدمات وتخفيف الصدمات وعمر افتراضي طويل بدون صيانة

JGX-0480D-75A عازل اهتزاز الحبل السلكي – عمر افتراضي طويل لا يحتاج إلى صيانة مع خاصية تخفيف الصدمات المثبتة

الJGX-0480D-75A سلك حبل الاهتزاز المعزليجمعتقنية تخفيف الصدمات غير الخطيةو أبنية معدنية بالكامل خالية من الصيانةلتوفير التحكم في الاهتزازات الذي يمكن التنبؤ به وطويل العمر للمنشآت الصناعية الأكثر تطلبًا. التحقق من صحتها ضدميل-STD-810H(اعتبارات الهندسة البيئية) وميل-ستد-167-1أ(الاهتزازات الميكانيكية للمعدات الموجودة على متن السفن)، يوضح هذا العازل السلامة الهيكلية واتساق الأداء المطلوب لحماية المعدات ذات المهام الحرجة حيث يكون الوصول إلى الصيانة محدودًا وتكون الموثوقية التشغيلية ذات أهمية قصوى.

التنعيم غير الخطي وتخفيف الصدمات

• استجابة الصلابة التكيفية:تنتج هندسة الحبل السلكي الحلزوني المكون من 8 ملفات أمنحنى قوة النزوح غير الخطية عمدا. في نطاق التشغيل العادي (0-70% من الانحراف المقدر)، تكون الصلابة منخفضة ومتقدمة عن عمد، مما يوفر عزلًا ممتازًا ومستمرًا للاهتزاز. يزيد الانحراف عن 70%، ويتم تنشيط تأثير التقوية الهندسي، مما يؤدي إلى توصيلهامتصاص الطاقة الخاضعة للرقابةالذي يمنع القاع الصعب ويحد من ذروة القوة المنقولة أثناء أحداث الصدمة.
• تخميد كولومب مع تناسب الإزاحة:يؤدي الاحتكاك بين الأسلاك عبر بنية IWRC مقاس 7 × 19 إلى توليد تخميد يزداد مع سعة الإزاحة. هذاآلية التنظيم الذاتييوفر تخميدًا منخفضًا (ζ ≈ 0.05) أثناء اهتزاز الحالة الثابتة ذو السعة الصغيرة لعزل فائق عالي التردد، والتخميد العالي (ζ ≈ 0.20) أثناء الصدمات العابرة ذات السعة الكبيرة لتبديد الطاقة بسرعة.
• توهين نبض الصدمة:تظهر اختبارات قابلية انتقال الصدمات المقاسةتخفيض يصل إلى 85% في ذروة التسارععند 15 جرامًا من نبضات الإدخال نصف الجيب (مدة 11 مللي ثانية)، مع إزاحة متبقية لا تذكر بعد حدث الصدمة. تعود مجموعة الحبل السلكي إلى موضع توازنها دون ضبط دائم، وتكون جاهزة لدورة الصدمة التالية.

عمر طويل بدون صيانة

• فترات الخدمة المجدولة صفر:يؤدي الغياب التام للعناصر المطاطية أو البوليمرية أو السائلة إلى التخلص من كل آلية التآكل التي تدفع الجداول الزمنية لاستبدال العازل التقليدي. هنالكلا يوجد شيء لتشحيمه أو إعادة تدويره أو فحصه بحثًا عن شقوق أو استبدالهفي جميع أنحاء التصنيف> 10&sup7؛ دورة حياة التعب.
• خط الأساس لعمر التصميم لمدة 15 عامًا:يوضح اختبار الحياة المتسارع في ظل التدوير الحراري المدمج (-60 درجة مئوية إلى +200 درجة مئوية)، والتعرض للضباب الملحي، والتدوير الميكانيكيلا يوجد تدهور قابل للقياسفي خصائص انحراف الحمل أو أداء التخميد بعد محاكاة التعرض للخدمة لمدة 15 عامًا. يظل سطح SS304 المصقول كهربائيًا خاليًا من الحفر أو التشقق الناتج عن التآكل أو الهجوم الحبيبي.
• بساطة التثبيت:لا يتطلب التثبيت بمسمار واحد عبر المسامير الملولبة M12 × 1.75 أي حشوات أو تركيبات محاذاة أو تعديل التحميل المسبق. يتمركز العازل ذاتيًا تحت وزن المعدات الثابتة ويبدأ على الفور في توفير عزل لغرض التصميم بدون إجراءات التشغيل أو الاقتحام.

التحقق من التوافق مع MIL-STD

• التوافق مع MIL-STD-810H:تم اختبار JGX-0480D-75A وفقًا للطريقة 514.8 (الاهتزاز) والطريقة 516.8 (الصدمة) لـ MIL-STD-810H، مما يوضح أداء عزل متسق عبر نطاقات التردد والسعة المحددة. يؤكد التعرض لدرجة الحرارة وفقًا للطريقة 501.7 (درجة الحرارة المرتفعة) والطريقة 502.7 (درجة الحرارة المنخفضة) القدرة التشغيلية من -60 درجة مئوية إلى +200 درجة مئوية دون تدهور الأداء.
• التوافق مع MIL-STD-167-1A:يتحقق اختبار الاهتزاز من النوع الأول (الاهتزاز البيئي للمعدات الموجودة على متن السفن) من قدرة المعزل على حماية المعدات من الاهتزازات المحمولة على الهيكل في نطاق التردد من 4 إلى 50 هرتز، مع قابلية نقل مُقاسة أقل من 2.0 عبر طيف الاختبار بأكمله عند الحمل المقدر.
• التحقق من صحة التآكل بالضباب الملحي:يتجاوز التعرض لرذاذ الملح المحايد لمدة 500 ساعة وفقًا لمعيار ASTM B117 مع عدم وجود صدأ أحمر على الحبال السلكية SS304 أو قضبان التثبيت، مما يؤكد ملاءمتها للبيئات الصناعية البحرية والبحرية والساحلية.

المواصفات الفنية

التطبيقات المستهدفة

• المعدات البحرية والبحرية:يحمي المضخات ومراوح التهوية وخزائن التحكم والآلات المساعدة من الاهتزازات المنقولة من الهيكل والصدمات الناجمة عن الأمواج على السفن التجارية والمنصات البحرية ومرافق الإنتاج العائمة. يتحقق اختبار MIL-STD-167-1A من صحة الأداء في بيئة الاهتزاز على متن السفينة بتردد 4–50 هرتز.
• أنظمة الطوارئ والاستعداد الصناعية:يعزل حزم مضخات الحريق، ومجموعات مولدات الطوارئ، وأنظمة إمدادات الطاقة غير المنقطعة (UPS) حيث تكون الصيانة غير عملية ويجب أن تبدأ المعدات بشكل موثوق بعد سنوات من الاستعداد في بيئات غير مشروطة.
• المعدات المتنقلة الثقيلة:يوفر عزل الاهتزاز لحوامل مقصورة المشغل، ومرفقات التحكم الإلكتروني، ومكونات النظام الهيدروليكي في آلات البناء، والحصادات الزراعية، ومركبات مناولة المواد التي تعمل في ظروف الصدمات والاهتزازات المستمرة.
• الآلات الحرجة في مصنع المعالجة:يحمي المضخات التي تعمل بالتوربينات وأجهزة الطرد المركزي عالية السرعة ومعدات القياس الدقيقة في منشآت معالجة المواد الكيميائية والصيدلانية والأغذية ذات العمليات المستمرة حيث ينطوي التوقف غير المخطط له على آثار خطيرة على الإنتاج والسلامة.
• تطبيقات ضبط النفس الزلزالية:توفر خاصية الصلابة غير الخطية عزلًا فعالاً أثناء التشغيل العادي بينما يحد التقوية التدريجي من إزاحة المعدات أثناء الأحداث الزلزالية، مما يوفر ضبطًا زلزاليًا متأصلًا دون توقفات منفصلة أو توقفات محدودة.
• معدات البنية التحتية للنقل:يعزل خزانات إشارات السكك الحديدية، ومحركات مراوح تهوية الأنفاق، ومعدات مراقبة وصلات تمدد الجسور، وإلكترونيات نظام إدارة حركة المرور عن الاهتزاز المستمر الناجم عن حركة المرور ودورات التمدد الحراري.

التزام الجودة ECER:يتم تصنيع كل JGX-0480D-75A بموجب ISO 9001:2015 مع إمكانية تتبع الدفعة الفردية ووثائق الاختبار. نحن نقدمدعم مجاني لهندسة التطبيقاتبما في ذلك حسابات اختيار الحمل، وتوليد منحنى قابلية النقل، والمساعدة في تكامل CAD ثلاثي الأبعاد.اتصل بنا الآنلمناقشة متطلبات عزل الصدمات والاهتزازات الخاصة بك، أو طلب تقارير الاختبار، أو الحصول على عرض أسعار تنافسي للحجم مع تأكيد المهلة الزمنية.
