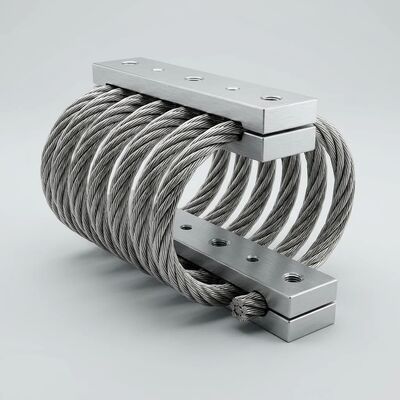

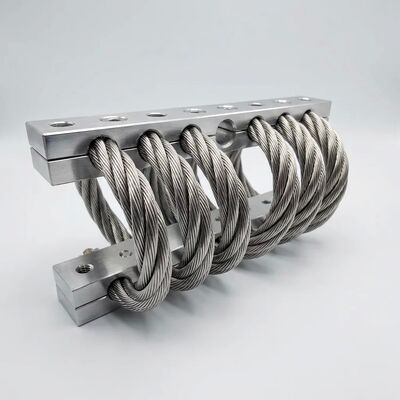

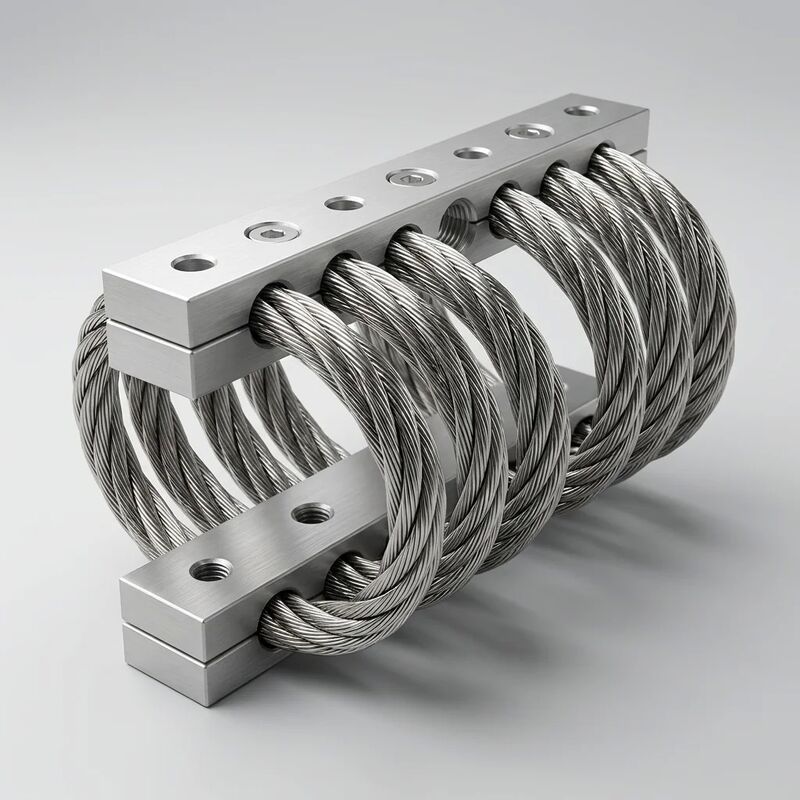

JGX-0956D-110A عازل اهتزاز حبل سلكي للحمولة الصافية مع تصميم متشابك آمن من الفشل

JGX-0956D-110A عازل اهتزاز حبل سلكي مخصص للحمولة المفيدة مع إغلاق آمن ضد الفشل

الـJGX-0956D-110Aيأخذ نهج مختلف أساسا لعزل الاهتزاز. بدلا من طلب من المعدات الخاصة بك لتناسب عازل الكتالوج، يتم هندسة عازل لتناسب المعدات الخاصة بك. كل وحدة شحنات معتكوين لفائف خاصة بالحمولةقطر السلك، عدد الملفات، زاوية الدوائر، والحمولة المسبقة جميعها حسبت من الوزن المقدمة، مركز الجاذبية الإحداثيات،القفل الميكانيكي للوقاية من الفشليتم دمجها مباشرة في هيكل الصعود، مما يضمن أن حتى في حالة الإفراط الكارثي، يبقى الحمولة المفيدة مُحتجزة مادياً.

كيف يعمل ضبط الحمولة المحددة

تتضمن عملية تكوين JGX-0956D-110A ثلاثة مدخلات بيانات من العميل:

• كتلة الحمولة المفيدة وموقع CG- الوزن الإجمالي للمعدات بالإضافة إلى إحداثيات مركز الجاذبية x، y، z بالنسبة لمستوى التثبيت.هذا يحدد الحمل الثابت لكل عازل وتوزيع الصلابة المطلوبة عبر تعليق متعدد النقاط
• نطاق تردد الإثارة- ترددات الاهتزاز السائدة التي تنتجها أو تستقبلها المعدات.يتم بعد ذلك وضع تردد العزل الطبيعي على الأقل √2 أقل من أدنى تردد إثارة لتحقيق قابلية الانتقال أقل من الوحدة
• نمط المسامير و القيود المفروضة على الغلاف- قطر دائرة المسمار أو شبكة مستطيلة، حجم الخيط، ارتفاع الفراغ المتاح، وأي عقبات مجاورة تحد من بصمة العزل

من هذه المدخلات، يتم حساب هندسة لفائف لوضعالتردد الطبيعي في النطاق 6 ∼ 14 هرتزمع انحناء ثابت من3 ′′18 ملمفي الحمولة المحددة النظام الناتج يوفر كفاءة العزل≥ 85% عند الرنينعبر المحاور التنفيذية الثلاثة

الارتباط الآمن ضد الفشل: السلامة من خلال الهندسة، وليس من خلال العزم

معظم الأقواس الاهتزازية تعتمد على اتصالات مشوشة كوسيلة وحيدة للحفاظ على الحمولةأو يمكن أن يؤدي فحص عزم الدوران الذي يتم تجاهله إلى انفصال المعدات ، وهو خطر غير مقبول للمنشآت الجوية، أو أنظمة مثبتة على المركبات، أو أي تطبيق حيث يُعرّض الحمولة المنخفضة للخطر الموظفين أو الآلات المجاورة.

JGX-0956D-110A يعالج هذا معآلية إغلاق إيجابي مزدوجة القضبان:

• التقاط هندسي- اثنين من قضبان القفل من الفولاذ المقاوم للصدأ المرونة من خلال فتحات معدلة في كل من لوحة القاعدة ومؤسس الحمولة؛ بعد تجميعها،القضبان تحافظ على الحمولة حتى لو تم إزالة جميع المسامير بالكامل
• الحد من سفر الحمل الزائد- تعمل قضبان القفل أيضًا كموقوفات صلبة ، مما يحد من أقصى انحناء ضغط وتوتر إلى النطاق الآمن المصمم.منع التشوه البلاستيكي للفول أثناء حوادث الصدمة التي تتجاوز الحمل الاسمي
• تأكيد السلامة البصرية✓ خندق مرجعية مصنعة في كل شريط قفل يوفر مؤشراً بصرياً للذهاب / عدم الذهاب. إذا كان الخندق مرئيًا خارج وجه العامل ،عازل قد عانى من حادثة زائدة السفر ويجب فحصه
• صفر صيانة إضافيةلا توجد أجزاء متحركة خارج لفائف العزل نفسها ، لا يوجد دبوس أو قفل أو رباع أو أسطح ارتداء تتطلب تزييت دوري أو استبدال

الأداء المتوقع والخطية لتصميم النظام الموثوق

بيانات التحقق من الصحة عبر وحدات الإنتاج JGX-0956D-110A تؤكدانحراف خطية الحمل-الانحراف ≤ ± 5 ٪عبر النطاق الكامل للحمل القياسي من 1 ′′ 800 كجم. هذا السلوك شبه الخطي هو نتيجة مباشرة للهندسة الحبل السلكي المدارية: على عكس الايستومر التي تظهر تأثير مولينز، تأثير باين،والاعتماد القوي على النطاق، فإن لفائف الفولاذ المقاوم للصدأ يحتفظ بقسوة ثابتة بغض النظر عن تاريخ الإثارة.

بالنسبة لمصممي الأنظمة ، يعني الخطية المتوقعة:

• نموذج FEA المبسطيمكن تمثيل العازل كعنصر خطي لضغط الربيع دون برامج فرعية غير خطية للمواد أو فحص التقارب التكراري
• التنبؤ بالثقة عبر العديد من المحاور- مصفوفة صلابة المحور الثلاثي المستمدة من اختبار محور واحد صالحة لجميع اتجاهات التحميل، مما يتيح محاكاة دقيقة لنظام 6-DOF
• التكرارية من دفعة إلى دفعة- عازلات استبدال طلب بعد سنوات مع نفس مواصفات الحمولة المفيدة سوف تتطابق مع المجموعة الأصلية في حدود التسامح ، مما يلغي الحاجة إلى إعادة ضبط أو إعادة تشغيل التركيب

المواصفات التقنية

حيث تكييف الحمولة المفيدة والسلامة

• مقصورات الرافعة العلوية والرافعاتالوقاية من الفشل غير قابلة للتفاوض عندما يتم إسقاط الحمولة التي ستضرب الموظفين من تحتها.يضمن ضبط الحمولة المحددة جودة ركوب الكابينة تلبية معايير راحة المشغل عبر نطاق سرعة الرفع الكامل
• مقاعد اختبار المحرك والتحويلاتكل نوع من أنواع المحركات له كتلة و CG مختلفةالعازلات التي تم ضبطها خصيصًا تمنع عبور الرنين أثناء اختبارات المسح بينما يوفر القفل الحاجز الأمني الصلب ضد فشل التثبيت عند دورات عالية في الدقيقة
• آلات قياس تحديد الإحداثيات (CMM)- الصلبة الخطية المتوقعة تسمح لوظيفة نقل عزل الاهتزاز أن تدرج في ميزانيات عدم اليقين في القياس.تحديد الحمولة المفيدة يضع التردد الطبيعي أقل بكثير من اضطرابات الأرض
• المولدات المتحركة ومقطورات الضغط- يضمن التصميم المتشابك سلامة النقل على الطرق؛ يعتبر ضبط تخصيصي للوزن المحدد للسكيد و CG لكل تشكيل للمقطورة
• أدوات ليتوغرافيا نصف الموصلات وتفتيش الصفائحتحديد المواقع تحت الميكرون يتطلب عازلات عازلة ذات خصائص صلابة موثقة ويمكن تكرارها.JGX-0956D-110A يوفر الخطوية ومتانة المجموعة المطلوبة لتأهيل غرفة نظيفة

لتشغيل تشكيل خاص بالحمولة المفيدة JGX-0956D-110A، قدم وزن المعدات، موقع CG، ترددات الإثارة المهيمنة، ورسم نمط المسامير.مهندسو التطبيقات لدينا سيعيدون ورقة المواصفات المخصصة ونموذج 3D STEP في غضون 48 ساعة.
