| اسم العلامة التجارية: | Hoan |
| Model Number: | جكس-1276د-278ب |
| موك: | 10 قطع |
| شروط الدفع: | خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون |

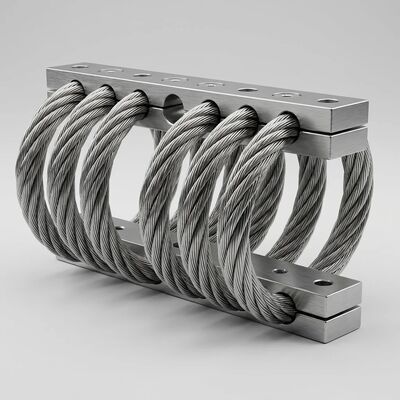

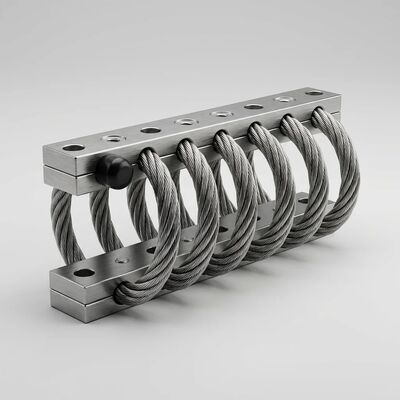

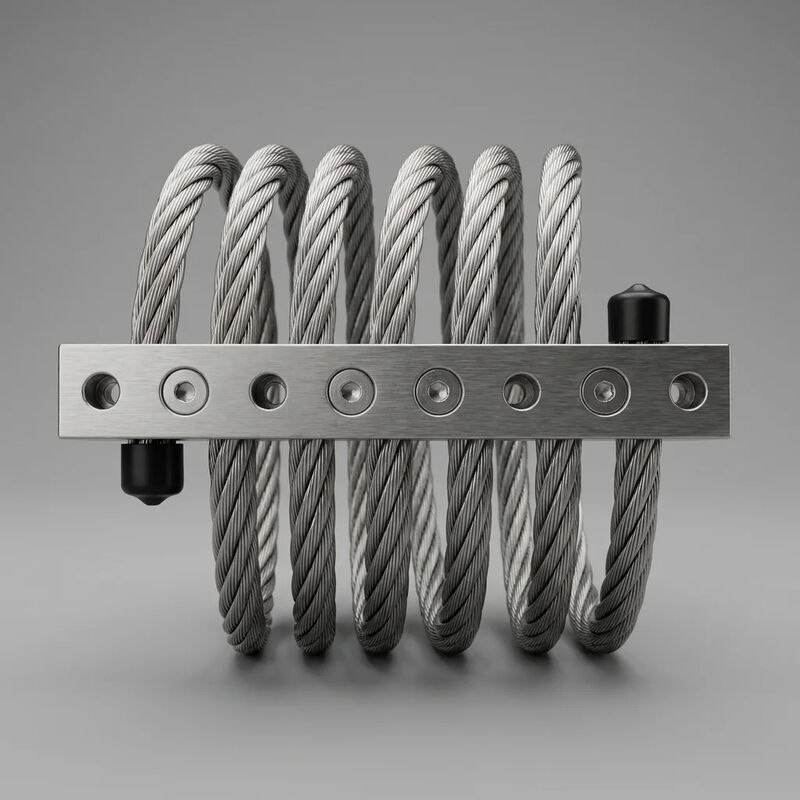

الـJGX-1276D-278Bهو عازل اهتزاز حبل الفولاذ المقاوم للصدأالعزل الديناميكي في جميع الاتجاهاتعبرمجموعة واسعة من الأحمال والتردداتيتم تشبيك جوهر الحبل السلكي SS304 من ثمانية حلقات بشكل متماثل بين قضبان تركيب سبائك الألومنيوم المصنعة بدقة ، مما يخلق عنصر عزل معدني قوي يعمل بثقة من-70°C إلى +300°Cبدون أي مكونات مطاطية تتحلل مع مرور الوقت
على عكس الربيع واحد المحور أو الحزم المطاطية JGX-1276D-278B تستخدم هندسة حبل الأسلاك المنسوجة التي تضعف في نفس الوقت الاهتزاز فيجميع درجات الحرية الستة: ثلاثة محاور تحويل (التوتر / الضغط ، القطع الجانبي في كلا الاتجاهين) وثلاث محاور دورانية (الدوران ، والمسار ، والانحناء).ويتحقق ذلك من خلال آلية كولوم الاحتكاك بين خيوط الأسلاك الفردية داخل كل حبل حلقةعندما يتشوه العازل تحت الحمل الديناميكي، تسحب أسلاك الفولاذ المقاوم للصدأ ضد بعضها البعض،تحويل طاقة الاهتزاز الحركي إلى تبديد حرارة منخفضة الدرجة من خلال تخفيف الاحتكاك الجاف.
كل وحدة JGX-1276D-278B تدعمنطاق الحمل الثابت من 2 55 كجم، مع تردد طبيعي مركز حول5 ¢ 8 هرتزمنحنى الصلابة التدريجي غير الخطي للمعزول يوفر امتثالًا ناعمًا تحت إثارة عالية التردد منخفضة السعة مع تصلب تدريجي تحت نبضات الصدمة عالية الطاقة.نسبة التخفيف النموذجية تتراوح من0.10 إلى 020، مع عامل تضخيم الرنين أسفل3.0في الترددات الحرجة تفوق بشكل كبير على العناصر المطاطية المماثلة. لا تزال قابلية انتقال الاهتزازات منخفضة باستمرار عبر طيف 10 2000 هرتز.مما يجعل هذا العزل مناسبًا للحمولات الإلكترونية الحساسة والأجهزة الدقيقة.
الحبل السلكي SS304 قطره 6.4 ملم يخضع للكهرباء البوليسينج بعد تشكيل للقضاء على السطح الصخور الصغيرة، وتعزيز مقاومة التآكل،والحفاظ على الاحتكاك المتسق بين الخيوط على ملايين دورات الحملأدوات التشغيل من سبيكة الألومنيوم تمتلك أسطحًا مفرغة مع ثقوب منقحة بدقة تقبل مشبكات تركيب M8.يتم تطبيق المعالجة الحرارية لتخفيف الإجهاد بعد التلفيق لتحقيق الاستقرار في هندسة الدوائر وتجنب الزحف طويل الأجل.
البناء المعدني بالكامل يزيل أنماط الفشل المتأصلة في العازلات الإيلاستومرية: لا يوجد تصلب المطاط عند درجات حرارة تحت الصفر ،لا يوجد ترقق أو زحف تحت التعرض لدرجات حرارة عالية، ولا يوجد أوزون أو تشقق من الأشعة فوق البنفسجية.اختبار رذاذ الملح أكثر من 500 ساعة(ما يعادل ASTM B117) دون تدهور قابل للقياس، مما يجعله مناسبًا للتركيبات البحرية والعمليات الصحراوية ونشر القطب الشمالي.السوائل الهيدروليكية، وتعرض وقود الديزل دون فقدان الأداء.
| المعلم | القيمة |
|---|---|
| رقم الطراز | JGX-1276D-278B |
| مواد الحبال السلكية | الفولاذ المقاوم للصدأ 304 (AISI 304 / UNS S30400) |
| قطر الحبل | 6.4 ملم (7 × 19 بنية الخيط) |
| عدد الحلقات | ثمانية حلقات مروحة كاملة |
| مادة قضيب التثبيت | 6061-T6 سبيكة الألومنيوم (مصنعة بالأنوديز) |
| نطاق الحمل الثابت | 55 كيلوغرام لكل حمولة |
| التردد الطبيعي | 5~8 هرتز (معتمدة على الحمل) |
| نسبة التخفيف | 0.10 ∙ 0.20 (احتكاك جاف) |
| تضخيم الرنين (عامل Q) | < 3.0 عند الرنين |
| درجة حرارة العمل | -70°C إلى +300°C |
| معالجة السطح | ملمع بالكهرباء (Ra ≤ 0.4 μm) |
| واجهة تركيب | ثقب من خلال، Ø8.5 ملم مكسورة، M8 المسمار متوافقة |
| مقاومة رشات الملح | > 500 ساعة (ما يعادل ASTM B117) |
| الحياة المرهقة | > 10 دورات عند الحمل الاسمي |
| الشهادة | إيزو 9001:2015 |
Off-road vehicle electronics enclosures • Shipboard navigation and communication consoles • Industrial generator set mounting platforms • HVAC compressor and chiller isolation • Railway signaling and track-side equipment • Seismic monitoring instrumentation • Aerospace ground support trailers • Mining and construction machinery operator cabins • Mobile CT and medical imaging systems
اتصل بفريقنا الهندسي للتعديل المخصص لتنحية الحمل، تقارير الاختبار متعددة المحاور، وتسعير حجم OEM.نحن نقدم الدعم الكامل لتحليل الاهتزاز بما في ذلك بيانات منحنى التنقل ونتائج محاكاة العناصر المحدودة عند الطلب.
