JGX-1598D-657B جميع المعادن عالية التخميد سلك حبل الاهتزاز المعزل لامتصاص الصدمات الصناعية خالية من الصيانة

JGX-1598D-657B عازل اهتزاز حبل الأسلاك المعدنية بالكامل

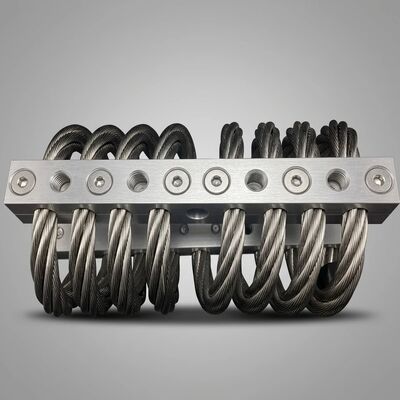

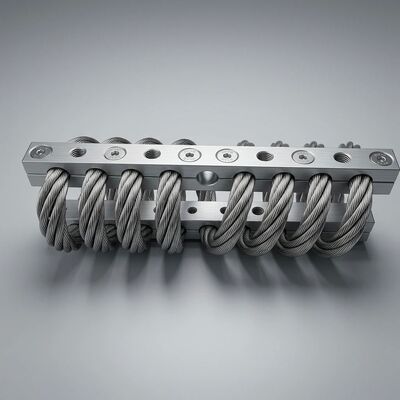

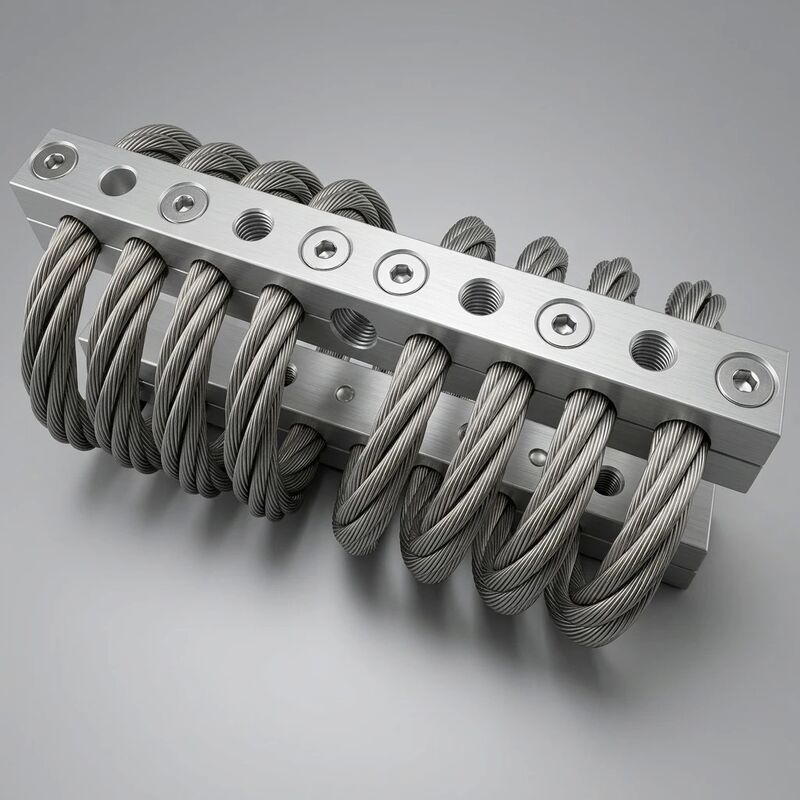

ينتمي JGX-1598D-657B إلى فئة من حلول عزل الاهتزازات حيث يكون كل عنصر حامل ومبدد للطاقة معدنيًا - بدون مطاط، بدون إدخالات مطاطية، بدون وصلات مرتبطة. آلية العزل الأساسية عبارة عن حلزون حبل سلكي من الفولاذ المقاوم للصدأ AISI 316L مكون من 8 ملفات، مثبت من كلا الطرفين بواسطة كتل من سبائك الألومنيوم 6061-T6 مُشكَّلة باستخدام الحاسب الآلي مع معالجة سطحية بأكسيد صلب. هذه البنية المعدنية بالكامل هي الاختيار الهندسي المحدد الذي يفصلها عن الحوامل المطاطية التقليدية ومجموعات المخمدات الزنبركية: فهي لا يمكن أن تتعفن جافًا، ولا يمكن أن تزحف تحت ضغط مستمر، ولا يمكن أن تفقد صلابتها من خلال هجوم كيميائي أو الشيخوخة الحرارية.

ما أهمية الإنشاءات المعدنية بالكامل لتحقيق الموثوقية على المدى الطويل

في العازل المطاطي النموذجي، يكون العنصر المطاطي هو الزنبرك والمخمد والوصلة الهيكلية في نفس الوقت. عندما تتدهور أي من هذه الوظائف - من خلال تكسير الأوزون، أو تورم الزيت، أو الضغط - فإن نظام العزل بأكمله يخرج عن المواصفات. يقوم JGX-1598D-657B بفصل هذه الأدوار فعليًا. يوفر حلزون الحبل السلكي قوة استعادة مرنة (وظيفة الزنبرك) من خلال التشوه الهندسي للخيوط الفولاذية الفردية التي تنزلق ضد بعضها البعض تحت الحمل. يعد هذا الاحتكاك بين الخيوط أيضًا آلية تبديد الطاقة الأساسية (وظيفة التخميد)، مما يؤدي إلى نسبة تخميد ثابتة تتراوح بين 0.15 و0.25 عبر نطاق التردد الكامل. تعمل كتل التثبيت المصنوعة من سبائك الألومنيوم حصريًا كواجهة هيكلية للمعدات والأساس، دون أي مشاركة في حلقة التخميد. ونظرًا لأن الوظائف الثلاث يتم التعامل معها من خلال عناصر مادية منفصلة تعمل ضمن أغلفة التصميم الخطي الخاصة بها، يظل الأداء ثابتًا طوال فترة الخدمة المتوقعة الكاملة التي تزيد عن 20 عامًا.

عملية صيانة خالية: الاقتصاد الهندسي

على المدىدورة حياة خالية من الصيانةلا يعد ذلك ادعاءً تسويقيًا، بل هو نتيجة مباشرة لاختيار المواد وإزالة وضع الفشل. ضع في اعتبارك دفتر الأستاذ الخاص بالصيانة لتركيب الاهتزاز الصناعي النموذجي على مدار 10 سنوات:

• حوامل مطاطية: قم بفحص الشقوق السطحية كل 6 أشهر؛ استبدال على فترات 3-5 سنوات بسبب مجموعة الضغط وهشاشة الأكسدة؛ إعادة تثبيت براغي عزم الدوران حيث يزحف المطاط ويفقد التحميل المسبق.
• مجموعات مخمدات الزنبرك: تشحيم المحامل المحورية كل ثلاثة أشهر؛ فحص الأختام الهيدروليكية للدموع شهريًا؛ استبدال سائل التخميد كل 2-3 سنوات؛ التحقق من الشحن المسبق للنيتروجين على الوحدات المدعومة بالغاز.
• JGX-1598D-657B: لا شيء مما سبق. لا توجد نقاط الشحوم. لا يمكن أن تسرب الأختام. لا يوجد سائل يتطلب الاستبدال. خيوط الحبل السلكي محمية بطبقة سلبية مصقولة كهربائيًا؛ تقاوم المشابك المصنوعة من الألومنيوم المؤكسد التآكل الجلفاني حتى في الأجواء الساحلية والبحرية. يتم الحفاظ على عزم دوران المسمار لأنه لا توجد مادة لزجة مرنة تزحف بين وجوه التثبيت.

بالنسبة لمشغل الأسطول الذي لديه 200 وحدة عزل عبر خط الإنتاج، فإن التخلص من عبء الصيانة هذا يترجم إلى وفورات قابلة للقياس في ساعات عمل الفنيين، ومخزون قطع الغيار، ووقت التوقف غير المخطط له. عادةً ما تؤدي ميزة التكلفة الإجمالية للملكية (TCO) على البدائل المرنة إلى سداد فرق سعر الوحدة خلال أول 3 إلى 4 سنوات من التشغيل.

آلية التخميد العالي: إزالة الغموض عن الاحتكاك بين الخيوط

يحقق JGX-1598D-657B هدفهالتخميد العاليالمميزة (نسبة التخميد ζ = 0.15–0.25) من خلال ظاهرة فيزيائية تسمى تخميد احتكاك كولومب بين خيوط الأسلاك المتجاورة داخل كل حبل. عندما يتشوه الحلزون تحت تأثير اهتزاز خارجي، تنزلق الأسلاك الفردية داخل حزمة الجدائل مجهريًا ضد جيرانها. يعمل هذا الاحتكاك المنزلق على تحويل الطاقة الحركية إلى حرارة عند السطح البيني من ضفيرة إلى ضفيرة - وهي آلية ميكانيكية بحتة لتبديد الطاقة لا تتطلب سائلًا لزجًا، ولا بوليمر تخميد ذو طبقة مقيدة، ولا ممتصًا مضبوطًا للكتلة.

تتحكم ثلاث معلمات تصميمية في حجم التخميد:

1. قطر السلك (6.0 ملم): يزيد المقطع العرضي للسلك الأكبر من ضغط التلامس بين الخيوط لكل وحدة تشوه، مما يرفع عتبة قوة الاحتكاك كولومب قبل بدء الانزلاق.
2. عدد الملفات (8 ملفات): المزيد من الملفات يزيد من إجمالي طول التلامس، مما يوفر مساحة سطح إجمالية أكبر لأعمال الاحتكاك في كل دورة.
3. ستراند وضع الهندسة: تحدد زاوية الميل الحلزوني واتجاه الوضع مكون القوة الطبيعية في الواجهات البينية تحت كل وضع تشوه (الضغط، القص، اللف).

والنتيجة العملية هي منحنى صلابة غير خطي: ​​عند اتساع الاهتزازات الصغيرة، لا يتم التغلب على احتكاك كولوم ويتصرف العازل كنابض مرن مع صلابة عالية نسبيًا وتبديد منخفض للطاقة. مع زيادة السعة بعد عتبة الانزلاق، يتم تعشيق الانزلاق بين الخيوط بشكل تدريجي، وتخفف الصلابة، ويرتفع التخميد - مما يؤدي بشكل طبيعي إلى حماية المعدات المعزولة من أحداث الصدمات ذات الإزاحة الكبيرة دون أي نظام تحكم نشط.

المواصفات الفنية (كاملة)

مجالات التطبيق (الصناعية والمدنية)

• حزم الضاغط الصناعي: يعزل انزلاقات الضاغط اللولبي الترددية والدوارة في المصافي والمصانع الكيماوية ومرافق معالجة الغاز حيث تمنع الأسطح الساخنة التركيبات المرنة.
• مجموعات مولدات الديزل والغاز: يوفر عزل ثلاثي المحاور للإطارات الأساسية لمجموعة المولدات في مراكز البيانات والمستشفيات وأبراج الاتصالات البعيدة، مع الحفاظ على المحاذاة أثناء انتقال عزم الدوران عند بدء التشغيل.
• زلاجات المضخات الصناعية: يمتص النبض الهيدروليكي والاهتزاز الناجم عن التجويف في مجموعات المضخات متعددة المراحل ذات الضغط العالي لمعالجة المياه ومحطات نزح المياه في التعدين.
• معدات التكييف والتبريد: يعزل مبردات الطرد المركزي الكبيرة ووحدات معالجة الهواء في المباني التجارية، مما يلبي مواصفات الضوضاء المنقولة هيكليًا دون منصات مرنة تزحف بمرور الوقت.
• حوامل كابينة المركبات على الطرق الوعرة: يحمي كابينة المشغل في حفارات البناء، والحصادات الزراعية، وجرافات الغابات من التعرض لاهتزازات الجسم بالكامل أثناء نوبات العمل الممتدة.
• المحركات البحرية ومعدات سطح السفينة: يخفف اهتزاز محرك الدفع وصدمة الأمواج على سفن نقل الطاقم، وسفن الصيد، وزوارق العمل العاملة في بيئات رش الملح.
• معدات الجر بالسكك الحديدية: يعزل محولات الجر المثبتة على الإطار السفلي، ومجموعات مقاومة الفرامل، ووحدات الطاقة المساعدة في القاطرات الكهربائية والديزل الكهربائية.

إرشادات التثبيت

يتم تركيب JGX-1598D-657B عبر أربع فتحات بقطر 10.5 مم مرتبة بنمط مستطيل على كتل التثبيت العلوية والسفلية. يوصى باستخدام مسامير سداسية الرأس M10 القياسية مع غسالات مسطحة وصواميل قفل عزم الدوران السائدة. تسمح هندسة الملف المتناظرة بالتركيب في أي اتجاه، كما يلغي معدل الزنبرك التقدمي الحاجة إلى أجهزة صد أو توقف السفر في اتجاه الضغط تحت أحمال التشغيل العادية. بالنسبة للتطبيقات التي يقترب فيها الحمل الثابت من الحد الأعلى (500 كجم)، يوصى بتوزيع الحمل عبر وحدات متعددة بالتوازي للحفاظ على هامش عزل كافٍ تحت القمم الديناميكية.

ضمان الجودة والتتبع

يتم إجراء تسلسل لكل وحدة JGX-1598D-657B بشكل فردي باستخدام معرف محفور بالليزر على وجه المشبك المصنوع من الألومنيوم. يتضمن اختبار قبول المصنع مطابقة الأبعاد، وفحص تماثل الملف، والتحقق من منحنى انحراف الحمل الثابت (تفاوت ±5%)، وفحص تشطيب السطح. يتم أرشفة شهادات المواد الخاصة بحبل الأسلاك السلكية AISI 316L ومجموعة القضبان 6061-T6 رقميًا ويمكن تتبعها إلى كل رقم تسلسلي. تحتفظ WNRLN بعمليات التصنيع المعتمدة ISO 9001:2015 مع إمكانية تتبع الدفعة الكاملة بدءًا من استلام المواد الخام وحتى التغليف النهائي.
