| اسم العلامة التجارية: | Hoan |
| رقم الموديل: | جكس-1598د-657ب |
| موك: | 10 قطع |
| شروط الدفع: | خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون |
تم تصميم معظم منتجات عزل الاهتزاز وتصنيفها لاتجاه تحميل أساسي واحد. العالم الحقيقي لا يعمل بهذه الطريقة. يرى انزلاق المولد الموجود على منصة بحرية تدحرجًا من حركة الموجة؛ يتعرض محرك الكسارة في منجم صحراوي لصدمة رأسية متزامنة من تأثير الخام وركلة جانبية من تفاعل عزم دوران محرك الحزام؛ تتحمل وحدة ملف المروحة الموجودة في الميزانين في مصنع للمواد الكيميائية كلاً من الاهتزازات الأرضية المنقولة عن طريق الهيكل والتأثير الناجم عن الرياح. إن تركيب عوازل منفصلة لكل محور أمر مكلف، وغير فعال في المساحة، ويقدم مسارات صلابة متعارضة.

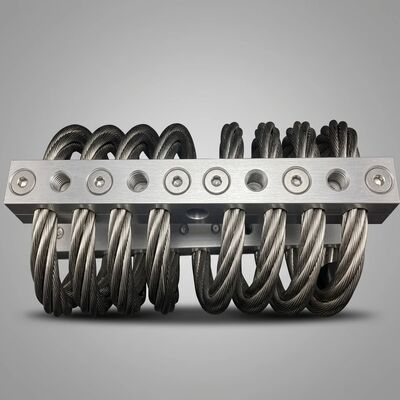

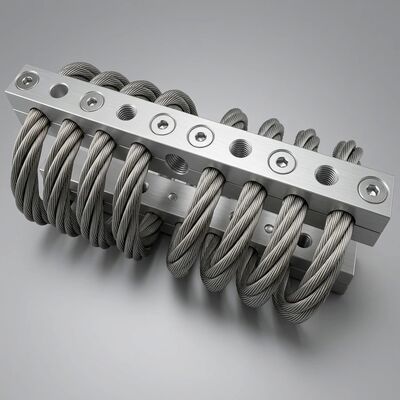

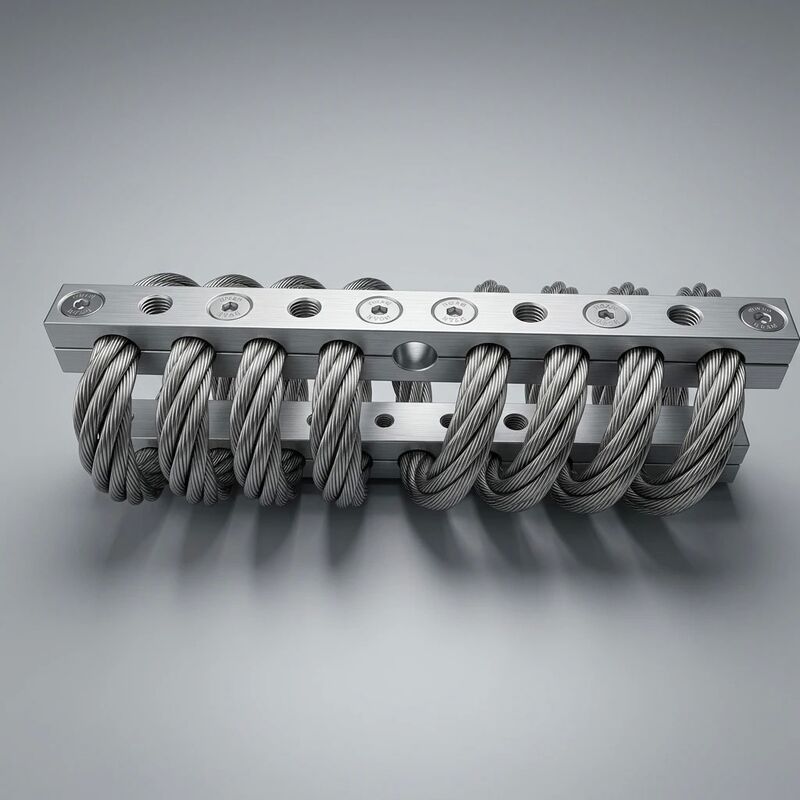

يعالج JGX-1598D-657B هذا الأمر من خلال حلزون سلكي واحد متماثل مكون من 8 ملفات والذي يعمل بمثابةامتصاص الصدمات متعدد المحاورالعنصر: يتم التعامل مع أحمال الضغط والقص واللف بشكل متزامن من خلال نفس البنية المادية. لا مخمدات مساعدة. لا توجد إطارات تركيب متعددة المراحل. وحدة واحدة، ثلاثة محاور، حماية مستمرة.
السر يكمن في هندسة الحبل السلكي الحلزوني. عندما ينضغط الزنبرك اللولبي، فإنه يستجيب فقط للحمل المحوري. يستجيب شريط الالتواء فقط للمدخلات الدورانية. ومع ذلك، يخضع حلزون الحبل السلكي لوضع تشوه مزدوج: يؤدي الضغط إلى تقصير محوري ولف طفيف في خيوط الحبل الفردية؛ يؤدي القص إلى انحناء الحلقة الحلزونية مع الانزلاق بين الخيوط؛ يتم توزيع أحمال اللف بشكل غير متماثل عبر مقطع الحلقة، مما يؤدي إلى توتر بعض الخيوط بينما يتعرض البعض الآخر للضغط. يعني هذا السلوك الميكانيكي المقترن أن وحدة JGX-1598D-657B واحدة تبدد الطاقة من مدخلات الاهتزاز القادمة من أي اتجاه - ليس من خلال ثلاث آليات منفصلة، ولكن من خلال استجابة هيكلية شاملة واحدة.
بالنسبة لمهندس التصميم، يعمل هذا على تبسيط بنية نظام التركيب. في حين قد يحدد النهج التقليدي أربعة عوازل رأسية بالإضافة إلى اثنين من المصدات الجانبية بالإضافة إلى دعامة ذراع عزم الدوران (سبعة مكونات)، يمكن في كثير من الأحيان حماية نفس المعدات بأربع وحدات JGX-1598D-657B في ترتيب مستطيل قياسي، يمتص كل منها حصته المتناسبة من طاقة الاهتزاز على طول المحاور الثلاثة في وقت واحد.
التسميةشهادة البيئة القاسيةمدعومة بنظام اختبار موثق، وليس حكم شخصي. خضع JGX-1598D-657B لتقييمات التحمل البيئي التالية:
| معيار الاختبار | حالة الاختبار | المدة / الدورات | نتيجة |
|---|---|---|---|
| أستم B117 | رذاذ الملح المحايد (5% كلوريد الصوديوم، 35 درجة مئوية) | أكثر من 500 ساعة | لا يوجد صدأ أحمر على حبل السلك؛ لا تأليب على وجوه المشبك |
| إيك 60068-2-30 | حرارة رطبة دورية (25 درجة مئوية - 55 درجة مئوية، 95% رطوبة نسبية) | 21 يومًا (42 دورة) | تحول نسبة التخميد < 5% من خط الأساس |
| إيك 60068-2-14 | الصدمة الحرارية (-40 درجة مئوية ↔ +180 درجة مئوية) | 100 دورة | لا يوجد تشقق، لا يوجد تصفيح، الاحتفاظ بعزم دوران المشبك> 95% |
| ISO 9227 (معدل) | التآكل الدوري (رذاذ ملحي + جاف + رطب) | 60 دورة | الانتهاء من السطح سليمة. الحفاظ على الاستمرارية الكهربائية عبر المشابك |
| البروتوكول الداخلي | الغمر الكيميائي (الديزل، الزيت الهيدروليكي، 10% H₂SO₄ رذاذ) | 168 ساعة لكل سائل | لا تتجاوز خسارة الكتلة 0.1%؛ لا يوجد هجوم سطحي مرئي |
تؤكد هذه الاختبارات أن JGX-1598D-657B يحافظ على أداء التخميد المقدر والسلامة الهيكلية ومقاومة التآكل بعد التعرض لفترات طويلة للظروف التي قد تؤدي إلى تقصف حوامل المطاط في غضون أسابيع وحفر الفولاذ الكربوني غير المطلي في غضون أيام.
يتم اختيار كل مادة في JGX-1598D-657B للتوافق الجلفاني في البيئات الغنية بالكلوريد. يحتوي الحبل السلكي AISI 316L على 2-3% من الموليبدينوم، مما يوفر مقاومة للتنقر أعلى بكثير من الفولاذ المقاوم للصدأ بدرجة 304 في وجود الكلوريدات. تتلقى مشابك الألومنيوم 6061-T6 طبقة أنودة صلبة تبلغ 25 ميكرومترًا مما يخلق حاجزًا عازلًا من أكسيد الألومنيوم كهربائيًا، مما يمنع الاقتران الجلفاني بين الحبل المقاوم للصدأ وجسم الألومنيوم حتى عندما يتم ترطيب التجميع بشكل مستمر برذاذ الملح. يؤدي التلميع الكهربائي للحبل السلكي إلى إزالة ملوثات الحديد السطحية التي يتم إدخالها أثناء سحب الأسلاك وتجديلها، مما يعزز استقرار الطبقة السلبية. والنتيجة الصافية هي عازل يمكن تثبيته بمسامير على انزلاق المعدات غير المغلقة على سطح مفتوح ويعمل لسنوات دون أي تدهور مرتبط بالتآكل.
| المعلمة | قيمة |
|---|---|
| نموذج | جكس-1598د-657ب |
| مادة الحبل السلكي والانتهاء | الفولاذ المقاوم للصدأ AISI 316L، مصقول كهربائيًا (Ra ≥ 0.4 ميكرومتر) |
| مادة المشبك والانتهاء | 6061-T6 سبائك الألومنيوم، بأكسيد صلب 25 ميكرومتر (أسود أو شفاف) |
| قطر حبل السلك | 6.0 ملم (7x19 ستراند) |
| تكوين الملف | 8 ملفات، حلزون مزدوج متماثل |
| محاور التحميل | الضغط / القص / اللف (متزامن) |
| الأبعاد الكلية (الطول × العرض × الارتفاع) | 160 مم × 90 مم × 75 مم |
| الكتلة لكل وحدة | 1.85 كجم |
| واجهة التركيب | 4 فتحات بقطر 10.5 مم، تقبل مثبتات M10 |
| نطاق التحميل الثابت | 50-500 كجم لكل حامل (جميع المحاور) |
| أقصى الإزاحة (الضغط) | 18 ملم عند الحمل المقدر |
| معدل الربيع الثابت | 28–280 نيوتن/مم (تقدمي، يعتمد على الحمل) |
| التردد الطبيعي | 5–15 هرتز (قابل للتعديل عبر تحديد الحمل) |
| نسبة التخميد | ζ = 0.15–0.25 (يعتمد على السعة) |
| درجة حرارة التشغيل | -40 درجة مئوية إلى +180 درجة مئوية (مستمر) |
| حياة التعب | > 2 * 10² دورات عند الحمل المقدر |
| التقييم البيئي | مكافئ IP67؛ رش الملح 500+ ساعة (ASTM B117) |
| الشهادات | ISO 9001:2015، CE، بنفايات، الوصول |
يتطلب الحجم الصحيح لـ JGX-1598D-657B معرفة كتلة المعدات المدعومة، وموقع مركز الثقل بالنسبة لمستوى التركيب، وترددات إثارة الاهتزاز السائدة. كمبدأ توجيهي عام، يجب أن يكون التردد الطبيعي للعازل تحت الحمل الثابت المطبق أقل من 1/√2 (حوالي 0.707) مرات أقل تردد إثارة لتحقيق العزل الفعال. بالنسبة لمولد ديزل بسرعة 1500 دورة في الدقيقة (25 هرتز)، فإن تحديد تكوين التثبيت الذي ينتج عنه تردد طبيعي قدره 8-12 هرتز يضع النظام جيدًا داخل منطقة العزل للإثارة الأولية مع تجنب الرنين أثناء بدء التشغيل. يقدم مهندسو تطبيقات WNRLN مساعدة مجانية في تحديد الحجم، بما في ذلك حسابات توزيع الحمل وتوصيات تخطيط التثبيت متعدد النقاط، مع كل استفسار.
يحمل كل JGX-1598D-657B رقمًا تسلسليًا فريدًا محفورًا بالليزر على جسم المشبك. تتم أرشفة ملف الجودة الرقمية - بما في ذلك شهادة الحرارة 316L، وشهادة البليت 6061-T6، وسجل دفعة الأنودة، ومنحنى اختبار انحراف الحمولة، وتقرير الفحص النهائي - ويمكن استرجاعه بواسطة الرقم التسلسلي. تدعم حزمة الوثائق هذه عمليات تدقيق الامتثال التنظيمي وعمليات فحص التأمين وبرامج إعادة اعتماد المعدات دون الحاجة إلى أخذ عينات مدمرة أو تفكيك ميداني.
