| اسم العلامة التجارية: | Hoan |
| رقم الموديل: | جكس-2228د-1250ب |
| موك: | 10 قطع |
| شروط الدفع: | خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون |
وقت توقف المعدات الصناعية له سببين جذريين يمكن أن تمنع أو تسببهم منتجات عزل الاهتزاز. الأول واضح: الاهتزاز المفرط يدمر المحامل،ويقوم بتفريغ العقودوالثاني أكثر دقة: يصبح مؤخرة الاهتزاز نفسها نقطة الفشل عندما تمزق الإيلاستومرات،أو يتم تثبيت مصعد مصمم لفئة وزن واحدة تحت آلة من فئة مختلفةتم تصميم JGX-2228D-1250B للقضاء على كلا أوضاع الفشل في وقت واحد من خلال بنية هيكلية آمنة ضد الفشل التي لا يمكن أن تمزق، لا يمكن أن تزحف وتغطي 12:1 نطاق حمولة مع رقم جزء واحد.
كل إلتستومير التقليدي لديه نقطة ضعف مخفية في التصميم: عنصر المطاط هو في نفس الوقت الربيع،والصلة الهيكلية الوحيدة بين المعدات والأساسفشل الرابطة في الواجهة بين المطاط والمعدن، الناجم عن الدورة الحرارية أو هجوم الأوزون أو الإفراط في الشد، يقطع مسار الحمل الوحيد. لم يعد المعدات مقيدة.

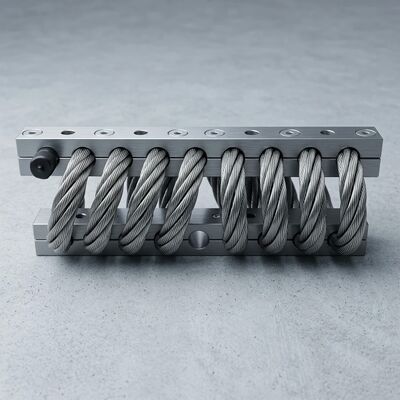

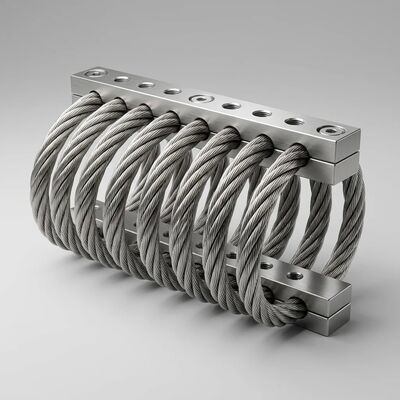

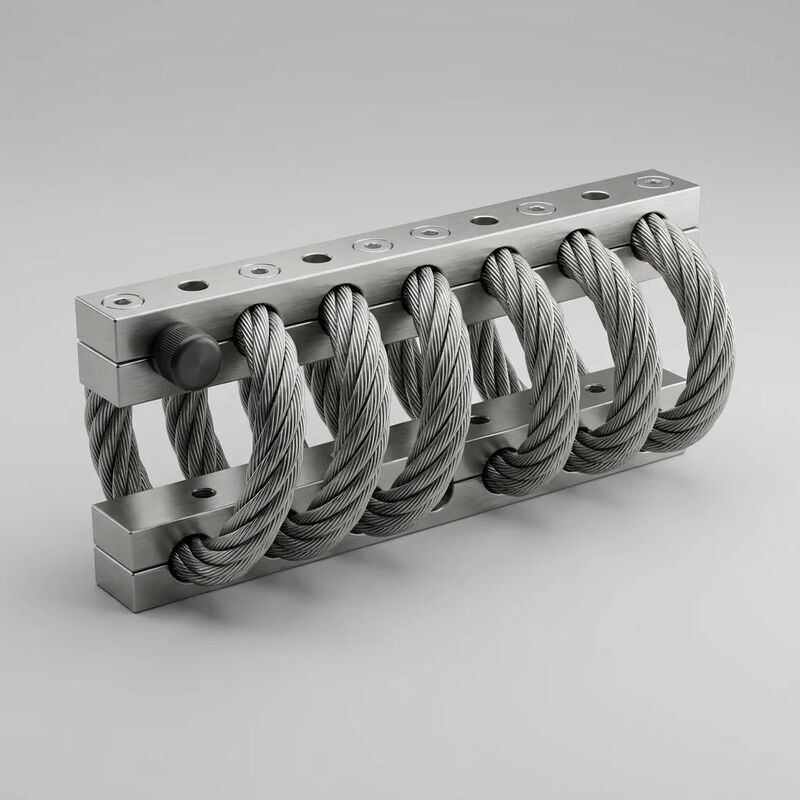

يزيل JGX-2228D-1250B هذه الهندسة المعمارية نقطة فشل واحدة من خلالتصميم هيكلي مضاد للفشلمسار الحمل هو: المسمار التثبيت → 6061-T6 بلوك المسامير الألومنيوم (أعلى) → 10-coil 316L سلك الحبل هليكس → 6061-T6 بلوك المسامير الألومنيوم (أسفل) → المسمار التثبيت → الأساس.كل عنصر في هذه السلسلة هو معدني، ميكانيكياً متماسكة، وغير قادرة على إزالة السندات لأنه لا توجد روابط.يتم القبض على الحبل بواسطة قوة التشديد المحيطية عبر قطره بأكمله في كلا الطرفين. لا يمكن سحبها من المشابك تحت أي عبء سحب يمكن للحبل نفسه أن يتحمل..
داخل الدوائر نفسها ، يتم توزيع الازدحام على 133 سلك فولاذي فردي (7 خيوط * 19 سلكًا لكل خيط).كسر في أي سلك واحد - حدث غير محتمل للغاية نظراً لمدى مقاومة التعب للمواد 316L - يقلل من مساحة القسم العرضي للحبل بنسبة 0.75 ٪، أما الأسلاك الـ 132 المتبقية فستواصل تحمل الحمل الساكن وتوفير كولوم للتخفيف من الاحتكاك من خلال واجهات الاتصال بين السلاسل.هذا ليس عامل سلامة مصمم في إضافة إلى بنية ضعيفة بشكل أساسيوهي خاصية متأصلة للحبل السلكي المتشابك: تقاسم الحمل عبر كل خيط مكون ، دون وجود آلية لفشل خيط واحد في الانتشار.
النتيجة العملية: يمكن للمشغلين تحديد JGX-2228D-1250B للمعدات التي من شأنها أن تسبب فشل في التثبيت حادثًا أمنيًا أو انقطاعًا غير مقبول للإنتاج.بدون إضافة قيود ثانوية، أو أزواج التثبيت الزائدة. العازل هو احتياطها الخاص.
كان تركيب قاعدة الاهتزاز تاريخياً مهمة دقة تتطلب مؤشرات محاذاة المقابلة ، ومواد التبديل ، وحكم مصنع ذو خبرة.JGX-2228D-1250B يعيد تعريف التثبيتالتوصيل والتشغيلتشغيل القفل لأربعة أسباب:
توفير الوقت قابل للقياس. استبدال أربعة أقواس مطاطية على زلة الضاغط يتطلب عادة: فك الأقواس القديمة (10 دقيقة) ، وتنظيف لوحات القاعدة المتآكلة (15 دقيقة) ،تحديد المواقع وتقليص الأقواس الجديدة إلى المستوى (45 دقيقة)، التشغيل والعزم العكسي (10 دقيقة) ، التحقق من المحاذاة (15 دقيقة) ٪ إجمالي حوالي 95 دقيقة. نفس التزلج مع JGX-2228D-1250Bالمسامير والعزم الدوري (15 دقيقة)في بيئة الإنتاج حيث تكلفة وقت التوقف 200000$/ساعة،الفارق 60 دقيقة لكل زلاجة يدفع للوصول على دورة الاستبدال الأولى.
JGX-2228D-1250Bمجموعة واسعة من قدرة الحملمن 100 كجم إلى 1200 كجم لا يمكن تحقيقه من خلال تقديم خيارات متعددة لسرعة الربيع. إنها متأصلة في منحنى الصلابة غير الخطي للهندسة الهندسية للحبل السلكي المنسحب. عند الأحمال الخفيفة (100~300 كجم) ،تتعرض الملفوفات في المقام الأول للانحناء المرن الصلبة المنخفضةمع زيادة الحمل في النطاق المتوسط (300-800 كجم) ، يضيف ضغط الخيوط داخل كل لفائف عنصر صلابة ثان.زيادة السرعة الفعالة إلى حوالي 90 ‰ 270 نوتروكلين/ملمأعلى من 800 كجم، الصلابة الهندسية للدوائر المدمجة بالكامل تهيمن، مما ينتج أعلى نظام صلابة يصل إلى 545 ن / ملم.تتوافق قدرتها القوية بشكل طبيعي مع الوزن المطبق دون أي آلية ضبط.
بالنسبة لمدير الصيانة الذي يشرف على 30 آلة دوارة تتراوح من مضخة طرد مركزي وزنها 250 كجم إلى ضاغط خرطوشي وزنه 2800 كجم (أربعة أقسام * 700 كجم لكل واحدة) ،يغطى JGX-2228D-1250B الأسطول بأكمله مع رقم جزء واحدقطعة واحدة من خطوط المشتريات مجموعة واحدة من مواصفات عزم الدوران إجراء تركيب واحد تبسيط المخزون والتدريبوإدارة قطع الغيار توفر وفورات تشغيلية تتراكم سنوياً.
| المعلم | القيمة |
|---|---|
| النموذج | JGX-2228D-1250B |
| الحبل السلكي | الفولاذ المقاوم للصدأ AISI 316L، 8.0 مم، 7 * 19 خيط (133 الأسلاك) |
| مادة المشبك | 6061-T6 سبيكة الألومنيوم، صلبة معطلة بالأنوديز 25 ميكرو مترا |
| تشكيل الملف | 10 لفائف، هليكس متماثل |
| الأبعاد (L * W * H) | 210 ملم * 120 ملم * 95 ملم |
| كتلة الوحدة | 3.20 كجم |
| واجهة تركيب | 4* Ø12.5 ملم ثقوب |
| مواصفات العناصر اللاصقة | M12 الدرجة 8.8 محاور هيكس، عزم الدوران إلى 80 N · m (جاف) |
| نطاق الحمل الثابت | 100-1200 كجم لكل جبل |
| الحد الأقصى للانحناء | 22 ملم عند الحمل الاسمي (محور الضغط) |
| معدل الربيع الثابت | 45-545 ن/ملم (التقدم، 3-المنطقة) |
| التردد الطبيعي | 4 ∼ 12 هرتز (معتمد على الحمل) |
| نسبة التخفيف (ζ) | 0.15 ٠.٢٥ (معتمد على العرض) |
| قابلية الإرسال في الرنين | < 4:1 (1.5 ∼3.5 * نموذجي، يعتمد على الحمل) |
| كفاءة العزل @ 2* fn | > 85% |
| إدخال الصدمة القصوى | 25g (11 ms Half-Sine ، حسب IEC 60068-2-27) |
| درجة حرارة العمل | -40°C إلى +180°C |
| الحياة المرهقة | > 2 * 102 دورة في الحمل الثابت المسموح به |
| التشطيب السطحي | الحبل السلكي: Ra الملمع بالكهرباء ≤ 0.4 μm ؛ المشابك: صلبة معالجة بالأنوديز 25 μm |
| الشهادات | إيزو 9001:2015، CE، RoHS، REACH |
منشأة صناعية متوسطة الحجم مع 50 آلة دوارة في 8 فئات الوزن عادة ما تحتوي على 4 ٪ 7 أرقام مختلفة لأجزاء التأرجح. تمثل كل SKU:عنصر خط الشراء مع الحد الأدنى لكميات الطلبات وأوقات التنفيذ؛ موقع رف في غرفة التخزين ؛ متطلب تدريب موظفي الصيانة لمعرفة ما يتناسب مع أي آلة ؛وخطر التثبيت الخاطئ عندما يتم استخدام مصعد من الحاوية الخاطئة عن غير قصد.
توحيد إلى JGX-2228D-1250B عبر نطاق 100-1200 كجم لكل صعود يقلل من مخزون الصعود إلى واحد أو اثنين SKUs.والخطر من سوء التطبيق. The indirect savings—from avoiding the production outage caused by discovering the wrong mount was installed during a night-shift repair—are harder to quantify but are the reason reliability engineers standardize on single-source solutions.
يتم تسلسل كل JGX-2228D-1250B بالليزر على جسم المشبك الألومنيوم.منحنى اختبار تحريك الحمل بنسبة 100%، و سجل التفتيش الأبعاد يتم أرشفته رقميًا ويمكن الوصول إليه عن طريق الرقم التسلسلي لحياة المنتج.تصنيع معتمد لعام 2015 مع القدرة الكاملة على تتبع مجموعة المواد من المواد الخام المتلقية إلى التعبئة النهائية.
