| اسم العلامة التجارية: | Hoan |
| رقم الموديل: | جكس-2228د-1250ب |
| موك: | 10 قطع |
| شروط الدفع: | خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون |
في الهندسة الاهتزازية، هناك مبادلة مستمرة بين أداء التخفيف والتنبؤ.معدل التخفيف قابل للتعديل ولكن إدخال أغطية السوائل التي تسرب، اللزوجة التي تتغير مع درجة الحرارة، والجرافة التي تخلق انقطاعات القوة غير الخطية.العصا المطاطية بسيطة وغير مكلفة لكنها تظهر صلابة وتخفيفاً تتحرك مع مرور الوقت، درجة الحرارة، وتاريخ الإجهاد، مما يجعل الاستجابة الديناميكية لنظام العزل هدفا متحركا.نظام التحكم في الاهتزاز الآمنفي آلية فيزيائية ذات أداء عالي ومستقر في نفس الوقت: اصطدام كولوم بين أسلاك الصلب.

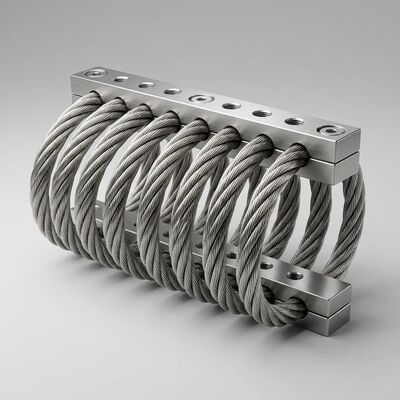

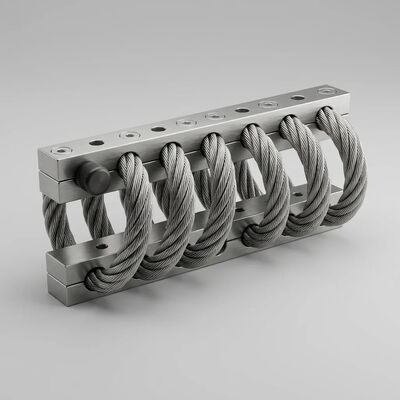

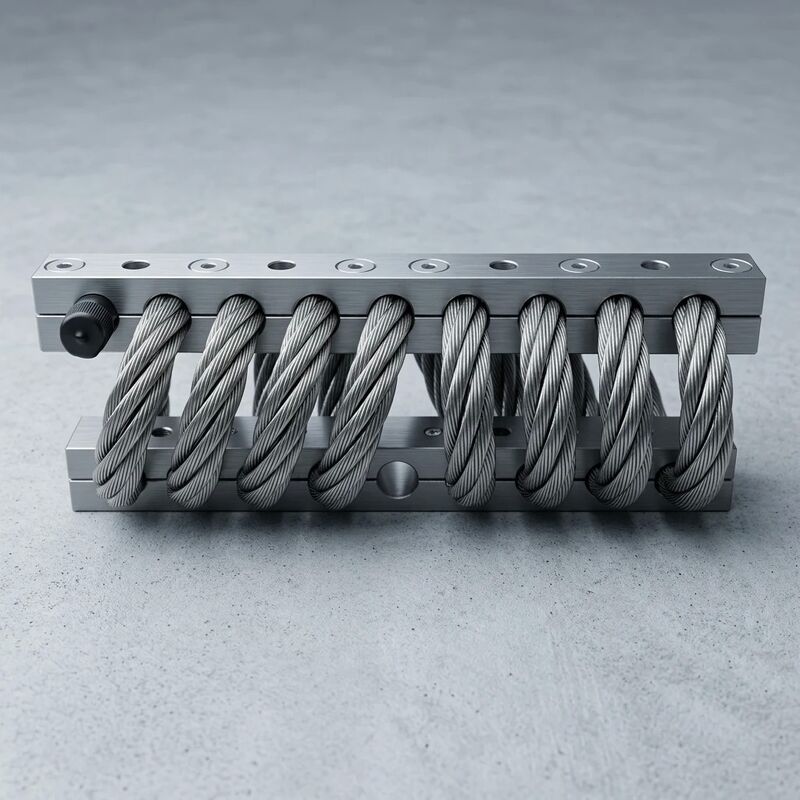

يتم بناء حبل الأسلاك 8.0 ملم من JGX-2228D-1250B ك 7 * 19 خيط سبعة حزم، كل منها يحتوي على تسعة عشر أسلاك الفولاذ AISI 316L الفردية،لجميع 133 خيط في قطر واحد من الحبلعندما تتشوه الهيليكس تحت الاهتزاز الخارجي، الأسلاك المجاورة داخل كل حزمة خيط تنزلق ضد بعضها البعض على نطاق مجهري.هذا الانزلاق بين الأسلاك يحول الطاقة الحركية (الاهتزاز) إلى حرارة من خلال اصطدام كولون الجاف.
الخصائص الرئيسية لهذه الآلية التخفيفية:
تحكم الدقة في الانحرافهو الانضباط الهندسي لضمان أنه عندما يتم تطبيق حمولة ثابتة محددة، فإن الانتقال الناتج يمكن التنبؤ به ليس فقط من المعادلات التصميمية،ولكن من الوحدة المصنعة الفعلية في يد المستخدميصل JGX-2228D-1250B إلى ± 3٪ منوحة إلى وحدة التباين الساكن ، تم التحقق منه على كل وحدة واحدة قبل التسلسل.
لماذا هذه التسامح مهمة في أنظمة تركيب متعددة النقاط:
لنأخذ في الاعتبار أن المضغوط يزن 2400 كجم ويدعمها أربعة أقواس JGX-2228D-1250B ، كل منها يحمل حمولة ثابتة 600 كجم. عند هذا الحمل ، فإن الانحراف السمعي الساكن حوالي 12 مم. مع tolerances ± 3 ٪ ،أسوأ حالة الانحراف تنتشر عبر الأربعة أقواس هي 11.64 ملم إلى 12.36 ملم أقصى فرق في ارتفاع الصعود إلى الصعود هو 0.72 ملم. عبر مسافة 800 ملم نموذجية للصعود ، ينتج ذلك ميل زاوي يبلغ حوالي 0.05 درجة ،والذي يقع ضمن تسامح المواءمة لجميع أقراص التوصيل المرنة القياسية تقريبًا (عادة 0.25° ∼1.0° اعتمادا على نوع الارتباط) ، الارتباط ليس هو العامل المحدد، والمؤسسات دقيقة بما فيه الكفاية للحفاظ على محاذاة الارتباط دون التأرجح.
عمليات التصنيع التي توفر هذا التناسق:
معدل الربيع الثابت لجهاز JGX-2228D-1250B ليس عددا واحدا؛ إنه منحنى يحتوي على ثلاثة مناطق متميزة يتم تحديدها من خلال الحالة الفيزيائية للدوائر الحبل الأسلاكية تحت الحمل التدريجي:
| المنطقة | نطاق الحمل | صلابة | الحالة المتعرجة | الغرض من التصميم |
|---|---|---|---|---|
| I: الانحناء المرن | 100~300 كجم | ~ 45 ‰ 90 ن/ملم | تتشوه الملفوفات بشكل مرن؛ تتحرك الأسلاك الفردية ولكن لا تضخم | الحد الأقصى من العزل للمعدات الخفيفة والاهتزاز المستمر ذو النطاق الصغير |
| II: ضغط الخيوط | 300~800 كجم | ~ 90 ‰ 270 ن/ملم | الأسلاك داخل كل خيط ضيقة مع بعضها البعض؛ الاحتكاك بين الأسلاك يزيد تدريجيا | الانتقال السلس من العزل الناعم إلى تحمل الحمل مع زيادة التخفيف |
| الثالث: التجديد الهندسي | 800-1200 كجم | ~270-545 ن/ملم | الهندسة المدارية تقترب من الضغط الكامل ؛ الفاصل بين الملفات يقلل إلى أدنى حد | الحد من الانحراف إلى 22 ملم تحت الضربة / الحمل الزائد دون توقف السفر الخارجي |
هذا المنحنى التدريجي هو السمة الديناميكية الأكثر قيمة للمعزل. خلال التشغيل العادي في المنطقة 1 أو 2،توفر الصلابة الديناميكية المنخفضة كفاءة عزل عالية يتم حجب أكثر من 85٪ من طاقة الاهتزاز عند ترددات أعلى من 1.4* التردد الطبيعي عندما يؤدي حدث صدمة أو عزم تشغيل عابر إلى دفع الجهاز إلى المنطقة 3زيادة الصلابة المفاجئة تحد من الانحراف إلى 22 مم كحد أقصى دون اتصال معدن مع معدنلا توجد مقاطع خارجية للتعديل، لا فجوات واضحة لتعيينها، ولا رباع إضافية لتنسيقها.العنصر المروحي الوحيد يتعامل مع النطاق الديناميكي الكامل.
| المعلم | القيمة | طريقة الاختبار |
|---|---|---|
| قابلية الإرسال في الرنين | < 4:1 (1.5 ∼3.5* نموذجي) | إثارة قاعدة الصين الممسح ، 2 ٪ 50 هرتز ، 0.5g مدخل |
| كفاءة العزل @ 1.4* fn | > 60% | قياس قابلية نقل القوة |
| كفاءة العزل @ 2* fn | > 85% | قياس قابلية نقل القوة |
| أقصى مدخل للصدمة | 25 جرام، 11 ميس نصف سينس | IEC 60068-2-27 ، 3 نبضات لكل محور |
| نسبة الصلابة الديناميكية / الثابتة | 1.1 ¥1.3 | الصلابة الديناميكية @ 0.5 ملم، 5 ′′20 هرتز |
| عمر التعب (SN) | > 2 * 102 دورة @ نطاق ± 0.5 ملم | الصينوسويدي ذات النطاق الثابت، 10 هرتز، محملة ثابتة مسبقة |
| استقرار نسبة التخفيف | < ± 5 ٪ الانحراف خلال 102 دورة | قياس التخفيف الدوري أثناء اختبار التعب |
| المعلم | القيمة |
|---|---|
| النموذج | JGX-2228D-1250B |
| الحبل السلكي | الفولاذ المقاوم للصدأ AISI 316L، 8.0 mm Ø، 7*19 (133 سلك) |
| مادة المشبك | 6061-T6 سبيكة الألومنيوم، صلبة معطلة بالأنوديز 25 ميكرو مترا |
| تشكيل الملف | 10 لفائف، المزدوجة المتماثلة |
| الأبعاد | 210 ملم (L) * 120 ملم (W) * 95 ملم (H) |
| الكتلة | 3.20 كجم |
| التثبيت | 4* Ø12.5 ملم من خلال الثقوب، تقبل M12 المثبتات |
| نطاق الحمل الثابت | 100-1200 كجم لكل جبل |
| الحد الأقصى للانحناء | 22 ملم (محور الضغط عند الحمل الاسمي) |
| تحمل الانحناءات | ± 3% من وحدة إلى وحدة (100٪ تم التحقق منها) |
| معدل الربيع الثابت | 45-545 ن/ملم (التقدم، 3-المنطقة) |
| التردد الطبيعي | 4 ∼ 12 هرتز (معتمد على الحمل) |
| نسبة التخفيف | ζ = 0.15 √0.25 |
| نوع التخفيف | كولومب (جاف) الاحتكاك، 133 واجهات موازية |
| قابلية الإرسال @ fn | < 4:1 (1.5 ∼3.5* نموذجي) |
| كفاءة العزل @ 2* fn | > 85% |
| إدخال الصدمة القصوى | 25g (11 ms Half-Sine، 3 نبضات لكل محور) |
| صلابة ديناميكية/ستاتيكية | 1.1 1.3 (0.5 ملم عرض، 5 20 هرتز) |
| درجة حرارة العمل | -40°C إلى +180°C (متواصلة) |
| الحياة المرهقة | > 2 * 102 دورة في الحمل الثابت المسموح به |
| التشطيب السطحي | الحبل السلكي: Ra الملمع بالكهرباء ≤ 0.4 μm ؛ المشابك: 25 μm المضغوطة |
| الشهادات | إيزو 9001:2015، CE، RoHS، REACH |
معظم العازلات الإيلاستومرية لديها نسبة صلابة ديناميكية إلى ثابتة 1.5 ∼ 2.5، مما يعني أن الصمام هو 50 ٪ 150٪ أكثر صلابة تحت الاهتزاز من تحت الحمل الثابت.هذا يعقد تصميم نظام العزل لأن التردد الطبيعي أثناء التشغيل (الذي يحدد فعالية العزل) أعلى مما يتوقعه الحساب الثابت البسيطنسبة JGX-2228D-1250B من 1.1 إلى 1.3 هي من بين أدنى نسبة يمكن تحقيقها بدون التحكم النشطلأن كولوم الاحتكاك بين الأسطح المعدنية يظهر حساسية أقل بكثير من معدل الإجهاد من التشوهات اللزجة للبوليمرات المطاطيةعندما يحسب المهندس التردد الطبيعي من منحنى تحريك الحمل الثابتفالتردد الطبيعي للعمل سيكون ضمن حدود 5~15% من القيمة المتوقعة.
يتم توفير كل JGX-2228D-1250B مع منحنى اختبار تحريك الحمل الفردي (رقمي أو مطبوع ، حسب تفضيل العميل) ، شهادة الحرارة 316L وفقًا لمعيار EN 10204 3.1، شهادة 6061-T6، و سجل المجموعة المضادة للكهرباء. جميع الوثائق مُشفرة بالرقم التسلسلي المُحَطَّم بالليزر على جسم العصابة.هذه المجموعة من الوثائق تدعم عمليات تدقيق الامتثال التنظيميوبرامج التأهيل للمعدات في الصناعات بما في ذلك توليد الطاقة والنفط والغاز وعمليات الموافقة على جمعية التصنيف البحري.
