JGX-0160D-4.8A عازل اهتزاز حبل السلك — حلول البيئة القاسية

عندما لا تكون العوازل القياسية كافية

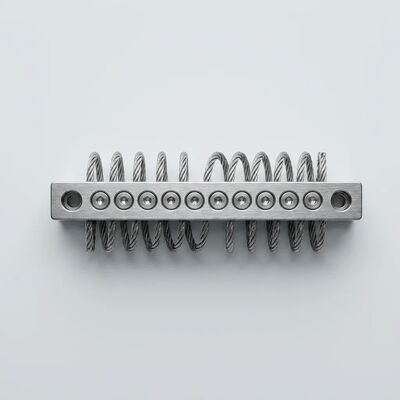

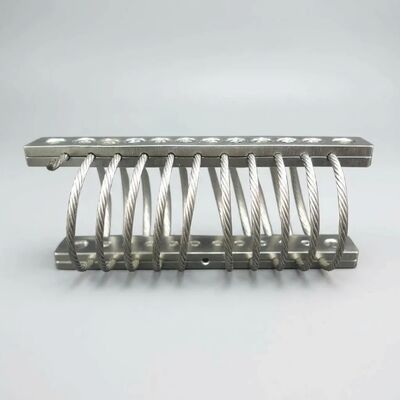

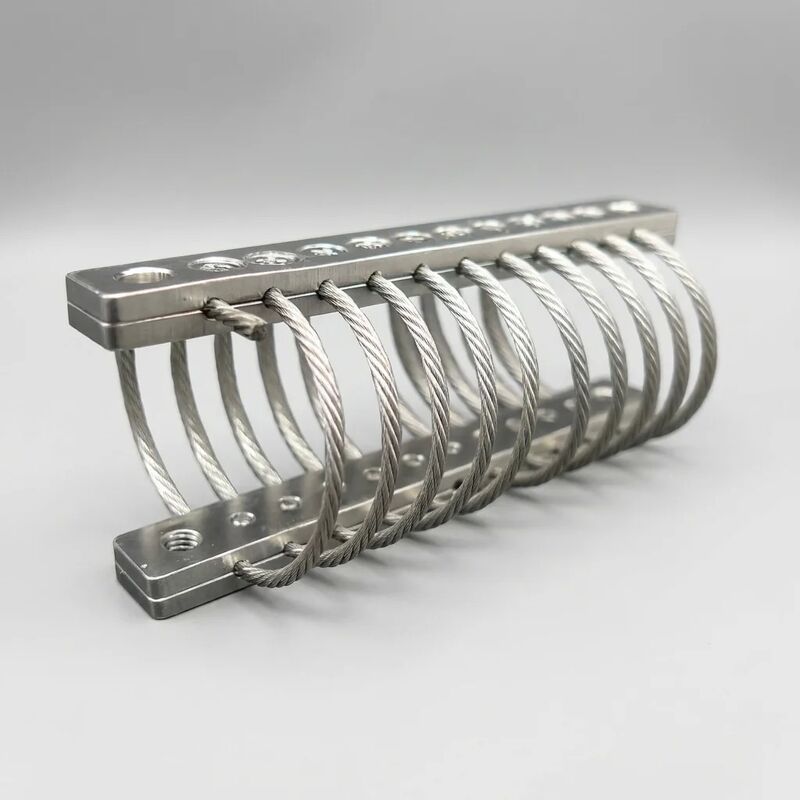

في البيئات التي يؤدي فيها رذاذ الملح إلى تآكل الأسطح المعدنية في غضون أشهر، وحيث تتأرجح درجات الحرارة المحيطة بمقدار 80 درجة مئوية بين النهار والليل، وحيث تجعل إمكانية الوصول إلى المعدات الصيانة الروتينية غير عملية - من المتوقع أن تفشل العوازل المطاطية والزنبركية التقليدية. الJGX-0160D-4.8Aتم تصميم عازل اهتزاز الحبل السلكي خصيصًا لهذه الظروف، حيث يتم الجمع بينهعزل اهتزاز متعدد الاتجاهات لجميع المحاورمع أعمر خدمة ممتد بدون صيانةالذي يلغي دورات الاستبدال المجدولة المتأصلة في البدائل المرنة. في جوهره: حلزوني مكون من 6 ملفات من حبل سلكي من الفولاذ المقاوم للصدأ 304 مصقول كهربائيًا مقاس 4.8 مم، مُصنف لتحمل حمل ثابت يبلغ 160 كجم، ويعمل بشكل موثوق من -40 درجة مئوية إلى +120 درجة مئوية.

المقاومة البيئية: مصممة لتتحمل

رش الملح والجو البحري

يوفر الفولاذ المقاوم للصدأ 304 مع المعالجة السطحية المصقولة كهربائيًا طبقة أكسيد الكروم السلبية التي يتم إصلاحها ذاتيًا عند خدشها - وهي ميزة مهمة مقارنة بحوامل الفولاذ الكربوني المطلية أو المطلية التي تبدأ في التآكل عند أول خرق للطلاء. في اختبار رش الملح المستقل وفقًا لمعيار ASTM B117، يتجاوز الحبل السلكي SS304 المصقول كهربائيًا1000 ساعةالتعرض دون تأليب أو تدهور هيكلي، مما يجعل JGX-0160D-4.8A مناسبًا لما يلي:

• أسطح معدات المنصات البحرية (المضخات والمولدات والضواغط)
• المنشآت الصناعية الساحلية على مسافة 5 كيلومترات من الشاطئ
• أماكن آلات السفن التجارية (حوامل المحرك، المعدات المساعدة)
• البنية التحتية للموانئ والمرافئ (محركات الناقلات، وحدات طاقة الرافعة)

درجات الحرارة القصوى دون الانجراف الأداء

يعني غياب العناصر المرنة أن JGX-0160D-4.8A لا يواجه تصلب الانتقال الزجاجي الذي يجعل العوازل المطاطية غير فعالة تحت -20 درجة مئوية، ولا التليين الحراري الذي يسبب الترهل فوق 70 درجة مئوية. إنهتباين الصلابة عبر النطاق الكامل من -40 درجة مئوية إلى +120 درجة مئوية أقل من 5%، تم تأكيده من خلال التحليل الميكانيكي الديناميكي الدائري بدرجة الحرارة. يعد هذا الاستقرار ضروريًا للمعدات المثبتة في مرافق القطب الشمالي غير المدفأة، أو المنشآت الخارجية في الشرق الأوسط، أو حجرات المحرك حيث تتجاوز درجات الحرارة المحيطة بشكل روتيني 90 درجة مئوية.

الرطوبة والغسيل والتعرض للمواد الكيميائية

بعيدًا عن البيئات البحرية، يقاوم هيكل SS304 المصقول كهربائيًا الرطوبة العالية المستمرة للمنشآت الاستوائية، ومواد التنظيف الكيميائية العدوانية المستخدمة في دورات غسيل تجهيز الأغذية، والأجواء الحمضية المعتدلة الموجودة في بعض مرافق المعالجة الكيميائية ومعالجة مياه الصرف الصحي. على عكس الأسطح المطلية التي تحبس الرطوبة في الشقوق الصغيرة، فإن اللمسة النهائية المصقولة كهربائيًا تقضي على مسامية السطح وتقلل من مساحة السطح الفعالة المتاحة لالتصاق الملوثات بنسبة تزيد عن 80% مقارنة بالفولاذ المقاوم للصدأ المُصنّع آليًا.

لماذا يتفوق JGX-0160D-4.8A في عمليات التثبيت عن بعد والتي لا يمكن الوصول إليها

صيانة مجدولة صفر — تم التحقق منها حسب التصميم

بالنسبة للمعدات المثبتة على المنصات البحرية، أو محطات الضخ عن بعد، أو الهياكل المرتفعة حيث تتضمن زيارة الصيانة الوصول إلى الرافعة، وتصاريح السلامة، وتوقف الإنتاج، لا يمكن المبالغة في القيمة الاقتصادية للعازل الخالي من الصيانة. JGX-0160D-4.8A لديهلا توجد مكونات مستهلكة: لا يوجد عنصر مطاطي للاستبدال، ولا يوجد سائل للأعلى، ولا يوجد زنبرك لإعادة الشد، ولا يوجد وصلة مربوطة لفحص الانفصال. أداء التخميد بعد10 مليون دورة تحميليبقى ضمن 5% من خط الأساس المُصنّع - وهو فعليًا مكون مدى الحياة لمعظم المعدات الصناعية.

حماية شاملة للمحاور للبيئات الديناميكية متعددة الاتجاهات

تتعرض المنصات البحرية، والسفن التجارية، والمعدات المتنقلة إلى اهتزازات متعددة الاتجاهات بطبيعتها - حيث يتحد التأرجح والتدحرج الناجم عن الموجة مع الإثارة الرأسية والالتوائية الناجمة عن الآلات لإنشاء تحميل معقد لا يمكن التنبؤ به. توفر هندسة الحبل السلكي JGX-0160D-4.8A أصالةعزل متعدد الاتجاهات لجميع المحاورفي تركيب واحد مدمج، يمتص الطاقة في وقت واحد في أوضاع الضغط والقص واللف. وهذا يلغي التعقيد الهندسي المتمثل في تحديد وتوجيه العوازل المتعددة أحادية المحور لكل درجة من الحرية.

أداء ثابت في ظل التحميل المتغير

نادراً ما تكون بيئات الاهتزاز ثابتة. قد تتجويف المضخة التي تعمل بسلاسة عند التدفق التصميمي في ظل ظروف التدفق المنخفض؛ قد يؤدي الضاغط المتوازن عند التحميل الكامل إلى توليد توافقيات مختلفة أثناء بدء التشغيل. يوفر مزيج JGX-0160D-4.8A من تخميد كولوم المعتمد على السعة والتخميد الهستيري المستقل عن الترددعزل النطاق العريض الذي يتكيف مع الظروف المتغيرةدون الحاجة إلى ضبط أو ضبط يدوي - وهي ميزة كبيرة للمعدات التي تعمل عبر مجموعة من السرعات أو الأحمال أو ظروف المعالجة.

المواصفات الفنية

دليل التطبيق حسب الصناعة

النفط والغاز البحري

على منصات الإنتاج البحرية وسفن FPSO، يؤثر وقت تشغيل المعدات بشكل مباشر على الإيرادات. تم تحديد JGX-0160D-4.8A لزلاقات المضخات، ومجموعات مولدات الطوارئ، وحزم ضواغط الهواء، ومجففات الهواء للأجهزة حيث يتطلب الجو المحمل بالملح والتشغيل على مدار الساعة طوال أيام الأسبوع حلول عزل لا تتحلل بين عمليات إيقاف التشغيل المجدولة. يتم تقدير التصميم الخالي من الصيانة بشكل خاص للمعدات الموجودة على الأسطح السفلية أو في الأماكن الضيقة حيث يتطلب الوصول لاستبدال العازل إعدادًا كبيرًا ووقت توقف عن العمل.

البحرية التجارية

بالنسبة لسفن الشحن وعبارات الركاب وزوارق القطر ومراكب الخدمة، يوفر JGX-0160D-4.8A عزل الاهتزاز للمعدات المساعدة للمحرك الرئيسي ووحدات تبريد HVAC ومضخات إطفاء الطوارئ ووحدات التحكم الإلكترونية في الجسور. تعالج خاصية العزل لجميع المحاور بيئة الحركة المدمجة ذات الانحدار الفريد للمعدات المثبتة على السفينة، في حين أن بناء SS304 المصقول كهربائيًا يقاوم الرطوبة المستمرة والتعرض للمياه المالحة العرضية لغرفة المحرك والمنشآت على مستوى سطح السفينة.

البنية التحتية الساحلية

تعمل محطات تحلية المياه ومحطات الغاز الطبيعي المسال ووحدات طاقة رافعات الموانئ ومرافق معالجة مياه الصرف الصحي الساحلية في أجواء يمكن أن تتجاوز فيها معدلات ترسيب الكلوريد 50 ملجم/م2 يوميًا. يعمل السطح المصقول كهربائيًا JGX-0160D-4.8A على تقليل التصاق الكلوريد ويزيل مواقع البدء الدقيقة التي تعمل على تسريع التآكل على حوامل الفولاذ المقاوم للصدأ القياسية أو الفولاذ الكربوني المطلي.

تجهيز الأغذية والمشروبات

لا يقاوم الطلاء المصقول كهربائيًا التآكل فحسب، بل يوفر سطحًا صحيًا خاليًا من الشقوق الصغيرة التي يمكن أن تأوي البكتيريا، مما يجعل JGX-0160D-4.8A مناسبًا للمضخات والناقلات ومعدات الخلط في المنشآت التي تخضع لغسيل متكرر عالي الضغط باستخدام مواد كيميائية للتنظيف. يؤدي غياب العناصر المطاطية أيضًا إلى إزالة المخاوف بشأن تلويث جزيئات المطاط الصناعي لمناطق الإنتاج.

المرافق النائية وغير المراقبة

تتقاسم محطات الضخ وملاجئ معدات الاتصالات ومحطات المراقبة في المواقع النائية تحديًا مشتركًا: غالبًا ما تتجاوز تكلفة زيارة الصيانة تكلفة المكون الذي تتم خدمته. إن عمر الخدمة الخالي من الصيانة الذي تم التحقق منه لـ JGX-0160D-4.8A يجعلها المواصفات الافتراضية لعزل الاهتزاز في التركيبات حيث يكون أقرب فني مؤهل على بعد ساعات أو أيام.

مقارنة التكلفة الإجمالية للملكية

عند تقييم حلول عزل الاهتزازات، فإن تكلفة الشراء هي مجرد نقطة البداية. فكر في تركيب مضخة صناعية نموذجية على مدى عمر خدمة يصل إلى 10 سنوات:

• حوامل مطاطية:التكلفة الأولية: منخفضة. فترة الاستبدال المتوقعة: 3-5 سنوات بسبب مجموعة الأكسدة والضغط. أكثر من 10 سنوات: 2-3 دورات استبدال بالإضافة إلى العمالة ووقت التوقف عن العمل. التكلفة الإجمالية: عادةً 3-5* تكلفة التركيب الأولية.
• عوازل زنبركية ذات وسادات مطاطية:التكلفة الأولية: معتدلة. يتم استبدال الوسادة كل 3-5 سنوات، بالإضافة إلى فحص الزنبرك الدوري وإمكانية إعادة الشد. يتطلب مصدات جانبية للتطبيقات متعددة الاتجاهات، مما يزيد من التعقيد.
• JGX-0160D-4.8A سلك حبل المعزل:لا توجد دورة استبدال، ولا يوجد فحص يتجاوز الصيانة القياسية للمعدات، ولا توجد مصدات أو قيود إضافية. عملية تركيب واحدة، عملية شراء واحدة، بدون أي أحداث صيانة مجدولة.

إرشادات الاختيار والتركيب

لتحديد العدد الصحيح لعوازل JGX-0160D-4.8A لتطبيقك:

1. حساب الوزن الإجمالي المدعومبما في ذلك المعدات وإطار التثبيت وأي أحمال مواسير/قنوات متصلة.
2. قسمة على 160 كجم(الحمل الثابت المقدر لكل عازل) لتحديد الحد الأدنى لعدد التركيبات.
3. تطبيق عامل خدمة من 1.5-2.0للمعدات الديناميكية (المضخات والضواغط والمحركات) أو 1.2-1.5 للمعدات الثابتة (خزائن التحكم والمحولات).
4. جمع الشملإلى رقم زوجي وتوزيعه بشكل متماثل تحت قاعدة المعدات.

للحصول على أداء عزل مثالي، تأكد من أن سطح التثبيت مسطح وصلب ونظيف. استخدم مثبتات من الفولاذ المقاوم للصدأ لتتناسب مع مادة العازل وتحافظ على المجموعة المقاومة للتآكل. تجنب الإفراط في عزم الدوران - يجب أن يكون العازل مثبتًا بإحكام دون ضغط عنصر الحبل السلكي أثناء الراحة.

اتصل بفريق هندسة التطبيقات لدينا للحصول على مساعدة في الاختيار الخاص بالمشروع، أو طلبات التكوين المخصصة، أو تسعير RFQ بكميات كبيرة.
