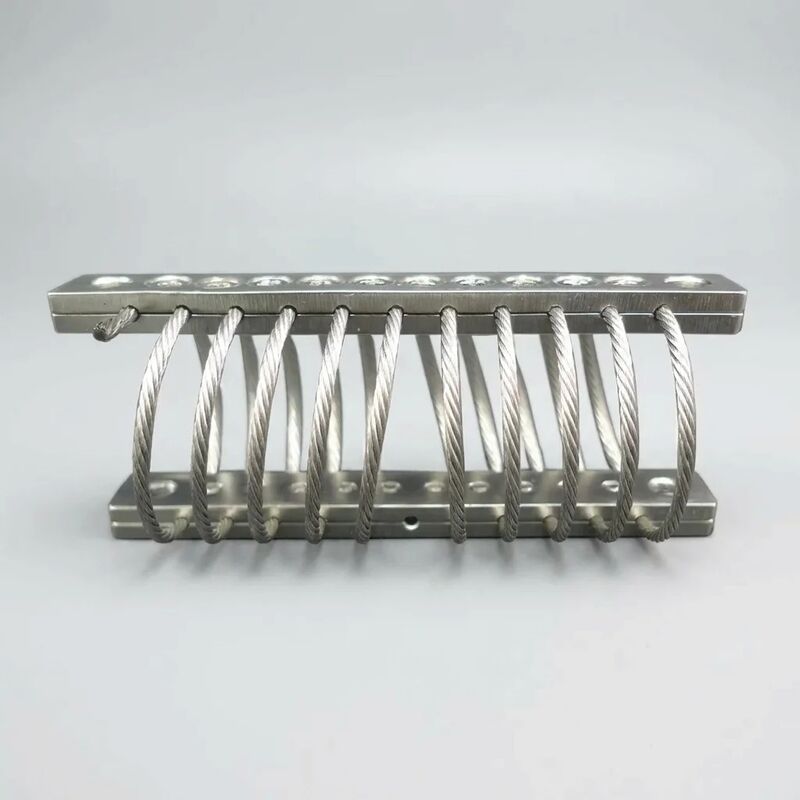

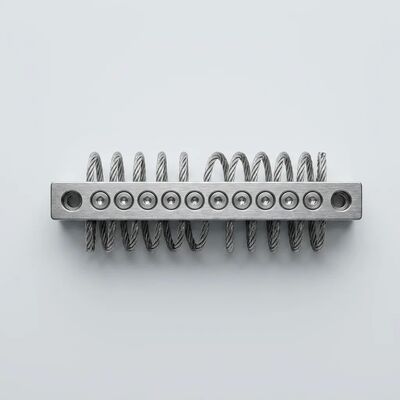

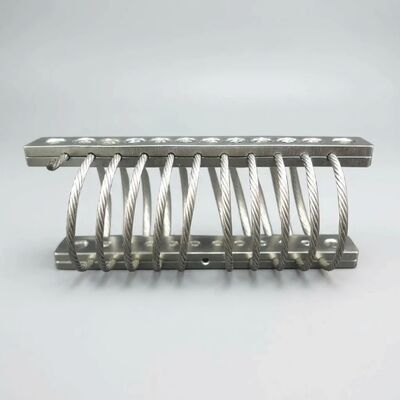

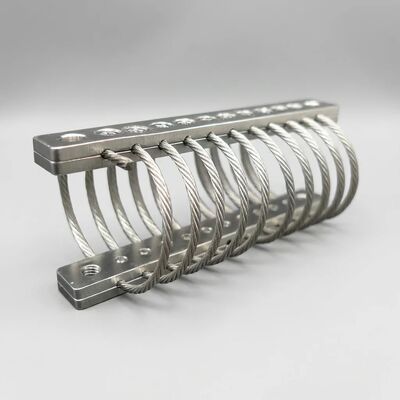

JGX-0160D-4.8A عازل اهتزاز الحبل السلكي

ما هو JGX-0160D-4.8A؟

الـJGX-0160D-4.8Aهو عازل اهتزاز حبل سلكي مصمم بدقة يستخدم حبل سلكي من الفولاذ المقاوم للصدأ 304 ملم 4.8 ملم كعنصر تخفيفه.على عكس الحواف المطاطية التقليدية أو عازلات الربيع الملفوفة، فإنه يوفرعزل الاهتزازات المتعددة الاتجاهات في جميع المحاورمع قدرة الحمل الثابتة المسموح بها من 160 كجم لكل قاعدة،JGX-0160D-4.8A مناسبة للمعدات الصناعية المتوسطة الحمل حيث تهدد الصدمة المتعددة الاتجاهات والاهتزاز المستمر موثوقية المكون.

كيف يعمل التخفيف من حبل الأسلاك

يعتمد جهاز JGX-0160D-4.8A على آليتين تكميليتين للضغط تعملان بالتوازي:

• كولومب (الاحتكاك) التخفيف:عندما ينحني الحبل الأسلكي تحت الحمل الديناميكي ، تفرك الخيوط الفردية داخل بنية السلك 7 * 19 مع بعضها البعض ، وتحول الطاقة الحركية إلى حرارة ضئيلة من خلال الاحتكاك الجاف.هذه الآلية تعتمد على النطاق الضوئي، وتنتج الانحرافات الكبيرة تبديدًا أكبر للطاقة.
• الضغط الهستيري:الخيط من الفولاذ المقاوم للصدأ يخضع لتشوه مرن دوري تحت الاهتزاز، مما يخلق حلقة استنزاف الإجهاد والإجهاد التي تمتص الطاقة خلال كل دورة تحميل.هذا يوفر انخفاض واسع النطاق ثابت من الرنين الهيكلي منخفض التردد إلى اهتزازات الآلات عالية التردد.

مجتمعة، هذه الآليات تحققنسبة التخفيف من 0.15 ≈ 0.25وتسليمكفاءة العزل تتجاوز 95% عند ترددات تزيد عن 25 هرتزفي ظل الحمل الاسمي أداء يظل ثابتًا عبر النطاق التشغيلي الكامل من -40 درجة مئوية إلى +120 درجة مئوية دون تغييرات الصلابة المعتمدة على درجة الحرارة التي تتميز بالمعزولات الإلاستومرية.

لماذا يختار المهندسون JGX-0160D-4.8A

1العزل الحقيقي لجميع المحاور بدون تنازلات

يتم تحسين معظم العازلات التقليدية لتوجيه حمولة واحد. هندسة هليكس حبل الأسلاك JGX-0160D-4.8A تستجيب بطبيعتها للإثارة من أي زاويةأو الالتواء مع نفس آلية التخديرهذا يجعلها ذات قيمة خاصة للمعدات المثبتة على الهياكل غير الصلبة، والمنصات المتنقلة، أو المواقع التي مصادر الاهتزاز غير متوقعة في الاتجاه.

2. قمع الرنين المتفوق عبر طيف واسع

يحدث الرنين الهيكلي عندما تتوافق تردد الإثارة مع التردد الطبيعي للنظام ، مما يعزز الاهتزاز إلى مستويات مدمرة.خصائص الصلابة غير الخطية: مع زيادة الانحراف ، تصلب هندسة سلك الحبل تدريجياً ، مما يحول تردد النظام الطبيعي بعيداً عن ظروف الرنين.812 هرتز تحت الحمل الاسمي، هذا العازل يفصل المعدات بفعالية عن مصادر الإثارة الصناعية الشائعة (دوران المحرك، نبض المضخة، التبادل المضغط) قبل أن يتطور الرنين.

3. تشغيل خال من الصيانة طوال عمر الجهاز

البناء المعدني بالكامل يزيل كل نقطة تدهور التي تعاني منها العازلات التقليدية: لا مطاط لتأكسيد والشق، لا سائل هيدروليكي لتسرب،لا توجد مفصلات ملتزمة للدليمناتيتطلب JGX-0160D-4.8Aالصفر الصيانة المجدولةلا توجد عملية تزيين أو إعادة تشغيل العزم أو دورة فحص بصري خارج ما هو موجود بالفعل في خطة صيانة المعدات.10 مليون دورة في الحمل الاسميبدون تغيير قابل للقياس في أداء التخفيف.

4أداء يمكن التنبؤ به في درجات الحرارة المتطرفة

في حين أن العازلات المطاطية تصبح صلبة في المناخات الباردة (فقدان فعالية العزل) وتصبح ناعمة في الحرارة (مخاطر الانخفاض المفرط) ، فإن JGX-0160D-4.8 يظهر حبل الأسلاك من الفولاذ المقاوم للصدأ اختلافًا ضئيلًا في الصلابة بين -40 درجة مئوية و +120 درجة مئويةهذا الاستقرار الحراري يزيل الحاجة إلى تعديل الموسمي ويضمن حماية ثابتة من الاهتزازات في المنشآت الخارجية والمرافق غير المدفئةوتطبيقات المعدات عالية الحرارة.

المواصفات التقنية

التطبيقات الصناعية النموذجية

• وحدات التكييف والهواء:يعزل اهتزازات المروحة والضاغط من هياكل المباني، مما يقلل من انتقال الضوضاء منخفضة التردد في المنشآت التجارية والصناعية.
• مولدات صناعية:يحمي مجموعات المولدات من الاهتزاز الذاتي والصدمات الخارجية، مما يطيل عمر محامل المولد.
• المضغوطات المتبادلة:يعالج ترددات النبض المميزة للمضغوطات من نوع البستون حيث يفشل عازلون ذو محور واحد في التقاط أنماط التذبذب الجانبي.
• معدات قياس الدقة:تستفيد أجهزة المقاييس والأنظمة الضوئية وميزانات المختبر من العزلة على جميع المحاور التي تحافظ على دقة القياس في بيئات الطابق المصنع.
• خزانات التحكم والحجرات الكهربائية:يحمي وحدات التحكم الحساسة و VFDs و منطق الإرسال من اهتزازات الآلات المحيطة التي يمكن أن تسبب تردد الاتصال والفشل المبكر.
• مجموعات المضخات الصناعية:عزل كل من مجموعات المضخات التي تعمل بمحرك ومحرك في معالجة المياه ، المعالجة الكيميائية ، وتطبيقات نقل النفط.

ضمان الجودة والاختبار

يتم تصنيع كل عازل JGX-0160D-4.8A تحتإيزو 9001:2015إدارة الجودة المعتمدة. وتشمل اختبارات الإنتاج:

• التحقق من تحويل الحمل الثابت عند 100٪ من السعة الاسمية
• فحص توحيد التوتر الحبل عبر جميع 6 لفائف
• الامتثال الأبعاد للتسامحات التصميمية
• فحص النهاية السطحية لمستوى التلميع الكهربائي
• تتبع المجموعة مع شهادة كاملة للمواد المتاحة عند الطلب

يمكن استيعاب بروتوكولات الاختبار المخصصة بما في ذلك مسح الترددات المحددة أو اختبار نبضات الصدمة أو التعرض البيئي الممتد لمتطلبات مؤهلات OEM.

ملاحظات التثبيت

يتم تركيب JGX-0160D-4.8A عبر ثقوب لوحة القاعدة في تكوين قاعدة إلى قاعدة أو قاعدة إلى معدات. لتحقيق أداء مثالي:

• تأكد من أن سطح التثبيت مسطح وصلب لمنع تشويه الحمل المسبق
• توزيع الأحمال بالتساوي عند استخدام عزلات متعددة تحت قاعدة معدات واحدة
• التحقق من أن الوزن الإجمالي المدعوم يقع ضمن نطاق 40~80% من السعة المسموح بها المشتركة لأفضل كفاءة العزل
• السماح بالمساحة الكافية حول لفائف الحبل السلكي للانحراف غير المقيد تحت الحمل الصدمة

الأسئلة الشائعة

س: كيف تقارن JGX-0160D-4.8A مع أقواس المطاط؟
تتدهور أقواس المطاط بشكل متوقع بمرور الوقت بسبب الأكسدة والتعرض للأوزون والتعب الدوري ، مما يتطلب عادة استبدالها كل 3-5 سنوات في البيئات الصناعية.المعدنية بالكامل JGX-0160D-4.8A لا يحتوي على آلية تدهور في حالة العمل الطبيعي و يوفر صلابة أكثر اتساقًا عبر درجات الحرارة القصوى.

س: هل يمكن استخدام هذا العازل في الهواء الطلق؟
أجل، مادة (إس إس 304) والشحومة الكهربائية توفر مقاومة قوية للمطر والرطوبة والتعرض للأشعة فوق البنفسجيةالرجاء الرجوع إلى دليل التطبيق الخاص بنا في البيئة القاسية (انظر JGX-0160D-4).8صفحة المنتجات البحرية/البحرية).

س: ما هو الحد الأدنى للكمية؟
الطلبات القياسية تبدأ من 10 قطع. للنموذج أو الكميات المؤهلة، يرجى الاتصال بفريق المبيعات لدينا لترتيبات العينات.

س: هل هناك معايرة تحميل مخصصة؟
نعم ‬ يمكن تكييف طول الحبل السلكي وعدد الملفات والهندسة التركيبية لمتطلبات الحمل المحددة.اتصل بنا مع نطاق الحمل المستهدف الخاص بك وقيود تركيب لمقترح تكوين مخصص.
