JGX-0240D-7.7A عازل اهتزاز حبل السلك - دليل المشتريات والتكامل

مقدمة

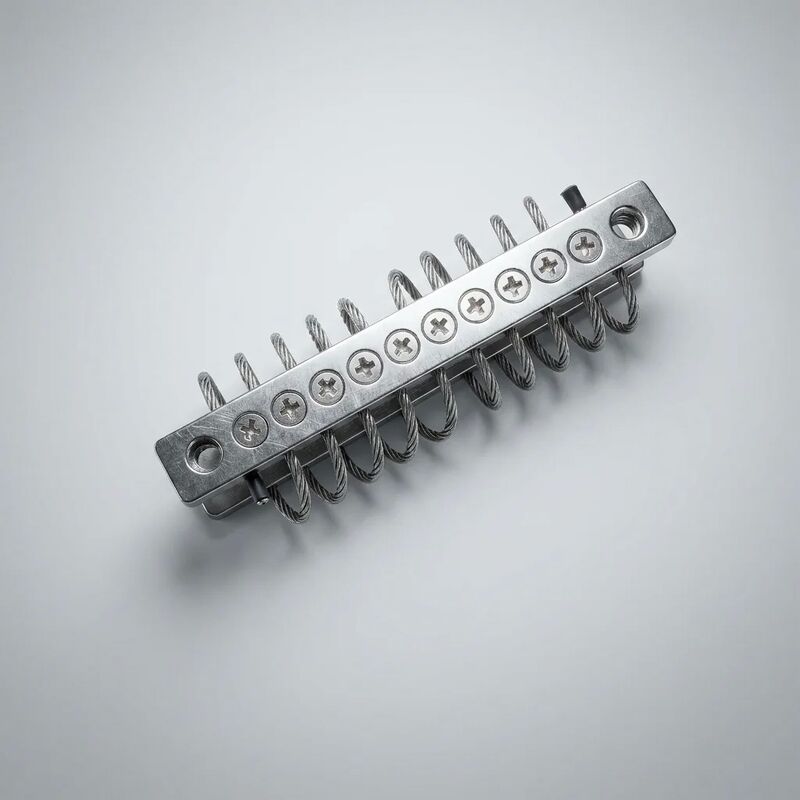

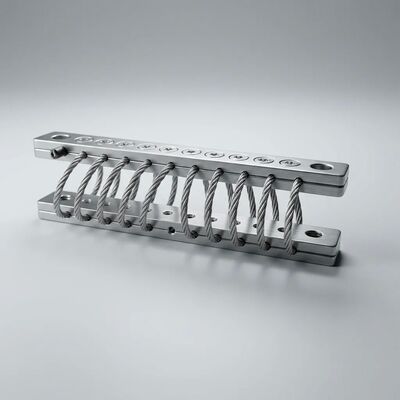

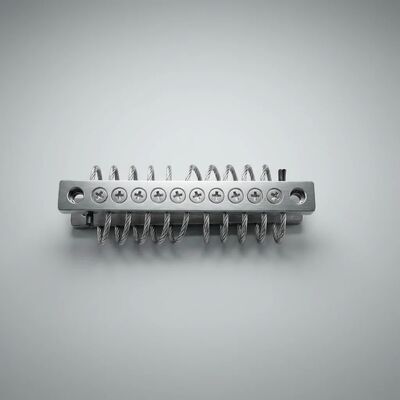

يتضمن اختيار عازل الاهتزاز أكثر من مجرد مطابقة تصنيف الحمل. يشمل قرار الشراء الكامل توافق الأبعاد، ومتطلبات واجهة التركيب، ومدة التسليم، والوثائق التنظيمية، وعمالة التركيب، وإجمالي تكلفة دورة الحياة. يوفر هذا الدليل المعلومات الكاملة اللازمة لتحديد وترتيب وتكامل وصيانةJGX-0240D-7.7A- عازل حبل سلكي من الفولاذ المقاوم للصدأ 304 مكون من 8 ملفات، مقاس 7.7 مم، مُقدر بـ 240 كجم لكل حامل، مدعوم بـتصميم وحدات قابلة للتطوير والتسليم السريعمن المخزون الذي تم تكوينه مسبقًا.

تعريف المنتج ومرجع الطلب

المواصفات الفيزيائية وبيانات الأبعاد

مواصفات الأداء

منصة معيارية قابلة للتطوير: قم بتكوين المواصفات الخاصة بك

يعد JGX-0240D-7.7A جزءًا من منصة معيارية حيث يتم إقران عنصر التخميد الأساسي (حبل سلكي SS304 ذو 8 ملفات 7.7 مم) بتكوينات وتشطيبات تركيب قابلة للتحديد. تتيح هذه البنيةالتسليم السريع من المكونات الفرعية المخزنة- يتم شحن معظم التكوينات القياسية خلال 3 إلى 5 أيام عمل.

خيارات تكوين التركيب

• من القاعدة إلى القاعدة (قياسي):لوحتا تثبيت متطابقتان — واحدة متصلة بإطار قاعدة المعدات، وواحدة بالأساس أو الهيكل الداعم. هذا هو التكوين الافتراضي لعزل المعدات الصناعية العامة.
• القاعدة إلى المعدات:يتم تركيب لوحة واحدة على إطار المعدات؛ يتم استبدال اللوحة الأخرى بواجهة مثبتة بمسامير مباشرة للتطبيقات حيث يوجد العازل بين قاعدة المعدات وقوس خاص بالماكينة.
• التوجه المخصص:بالنسبة للتركيبات التي لا يتوافق فيها مدخل الاهتزاز الأساسي مع الجاذبية (المعدات ذات الزوايا، والآلات المثبتة على الحائط)، اتصل بفريقنا الهندسي للحصول على هندسة التركيب الخاصة بك لمراجعة التكوين.

اختيار تشطيب السطح

• مصقول كهربائيًا (قياسي):يوصى به لمعظم التطبيقات. يوفر سطحًا نظيفًا وناعمًا مع مقاومة معززة للتآكل وتقليل التصاق الملوثات. مناسبة للبيئات البحرية وتجهيز الأغذية والأدوية والبيئات الصناعية العامة.
• تخميلها (اختياري):معالجة التخميل الكيميائي الإضافية لتعظيم الطبقة السلبية لأكسيد الكروم. يوصى به للتطبيقات أو البيئات فائقة النقاء ذات التعرض المستمر لعوامل التنظيف الكيميائية العدوانية.
• أكسيد أسود (اختياري):تشطيب جمالي للتطبيقات التي تتطلب التكامل البصري مع المعدات ذات الألوان الداكنة. ملحوظة: هذا علاج تجميلي ولا يعزز مقاومة التآكل؛ لا ينصح به للمنشآت الخارجية أو البحرية.

حزمة الوثائق التنظيمية

تتوفر الوثائق التالية لدعم الشراء والتكامل والامتثال التنظيمي:

التسليم والخدمات اللوجستية

ورقة عمل الاختيار

استخدم ورقة العمل التالية للتأكد من أن JGX-0240D-7.7A هي المواصفات الصحيحة لتطبيقك:

1. الوزن الإجمالي للمعدات:_____ كجم (يشمل جميع المكونات المتصلة بشكل دائم: الأنابيب، والأسلاك، ومنصات الوصول، ومخزون السوائل)
2. عدد نقاط التركيب:_____ (عادة 4 أو 6 لقواعد المعدات المستطيلة)
3. تحميل لكل المعزل:الخط 1 ÷ الخط 2 = _____ كجم/جبل
4. يفحص:هل القيمة من السطر 3 تتراوح بين 96 كجم و192 كجم؟ □ نعم (الأمثل) □ لا (فكر في طراز مختلف أو اضبط عدد التثبيت)
5. تردد (ترددات) الاهتزاز السائد:_____ هرتز (إذا كان غير معروف، قم بإدراج عدد الدورات في الدقيقة للمعدات وعدد أقطاب المحرك)
6. يفحص:هل التردد السائد أعلى من 20 هرتز؟ □ نعم (منطقة عزل، أداء ممتاز) □ 10–20 هرتز (منطقة انتقالية، تحقق من خلال هندسة التطبيقات) □ أقل من 10 هرتز (بالقرب من الرنين - قم بالتقييم بعناية)
7. بيئة:□ يتم التحكم فيه داخليًا □ صناعي داخلي □ خارجي محمي □ خارجي مكشوف □ بحري / ساحلي □ غسيل □ درجة حرارة عالية (فوق 80 درجة مئوية) □ درجة حرارة منخفضة (أقل من -20 درجة مئوية)
8. اختيار تشطيب السطح:بناءً على الخط 7 → □ مصقول بالكهرباء □ خامل

قائمة التحقق من التثبيت

• □ تحقق من استواء سطح التثبيت ≥ 0.5 مم عبر مساحة العازل
• □ قم بتنظيف أسطح التثبيت - قم بإزالة الطلاء والقشور وتناثر اللحام عند نقاط تلامس المسامير
• □ ضع العوازل بشكل متماثل أسفل قاعدة المعدات - يعد التوزيع المتساوي للحمل أمرًا بالغ الأهمية
• □ أدخل مسامير الفولاذ المقاوم للصدأ M12 (الحد الأدنى A2-70) مع غسالات مسطحة أسفل الرأس والجوز
• □ لا تستبدل المثبتات المصنوعة من الفولاذ الكربوني — فالتوافق الجلفاني مطلوب
• □ يتم شدها بنمط قطري إلى 45-55 نيوتن متر (الخيوط الجافة)
• □ تحقق من أن جميع ملفات الحبال السلكية بها خلوص حر يبلغ ≥ 25 مم في جميع الاتجاهات بعد ربطها
• □ تحقق من أن الأنابيب/القنوات/مجاري الهواء المتصلة تتضمن أقسامًا مرنة لمنع سد مسار التحميل
• □ قم بقياس وتسجيل الانحراف الثابت عند كل تركيب - يجب أن يكون الاختلاف في حدود ±2 مم عبر جميع العوازل
• □ احتفظ بسجلات التثبيت بما في ذلك قيم عزم الدوران وقياسات الانحراف لملف الضمان

مقارنة تكلفة دورة الحياة

يؤدي تقييم عزل الاهتزاز على سعر الشراء وحده باستمرار إلى ارتفاع التكلفة الإجمالية. ضع في اعتبارك دورة حياة المعدات التمثيلية هذه التي تبلغ 15 عامًا:

يصل JGX-0240D-7.7A عادةً إلى تكافؤ التكلفة مع التركيبات المطاطية خلال دورة الاستبدال الأولى (3-5 سنوات) ويوفر صافي المدخرات بعد ذلك. بالنسبة للمنشآت البعيدة أو البحرية أو التي يتعذر الوصول إليها حيث تكلف زيارة صيانة واحدة أكثر من تكلفة العازل نفسه، فإن الحالة الاقتصادية تكون حاسمة منذ اليوم الأول.

الاتصال والطلب

لطلب عرض أسعار رسمي، أو ترتيب عينات للتقييم، أو مناقشة تكوين مخصص:

• الطلبات القياسية:حدد الطراز JGX-0240D-7.7A والكمية وتشطيب السطح وعنوان التسليم. يتم شحن التكوينات القياسية خلال 3-5 أيام عمل من تأكيد الطلب.
• الاستفسارات الفنية:قم بتوفير وزن المعدات وعدد نقاط التثبيت وترددات الاهتزاز السائدة وبيئة التشغيل للتوصيات الخاصة بالتطبيقات.
• برامج تصنيع المعدات الأصلية والحجم:اتصل بفريق المبيعات لدينا لمعرفة مستويات التسعير بالجملة، واتفاقيات التسليم المجدولة، وخيارات المخزون التي يديرها البائع.
• العينات:عينات التقييم المتاحة للمشاريع المؤهلة - اطلب تفاصيل طلبك للمعالجة السريعة.
