| اسم العلامة التجارية: | Hoan |
| رقم الموديل: | JGX-0240D-7.7A |
| موك: | 10 قطع |
| شروط الدفع: | خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون |

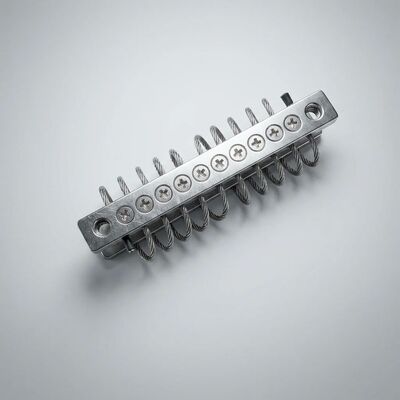

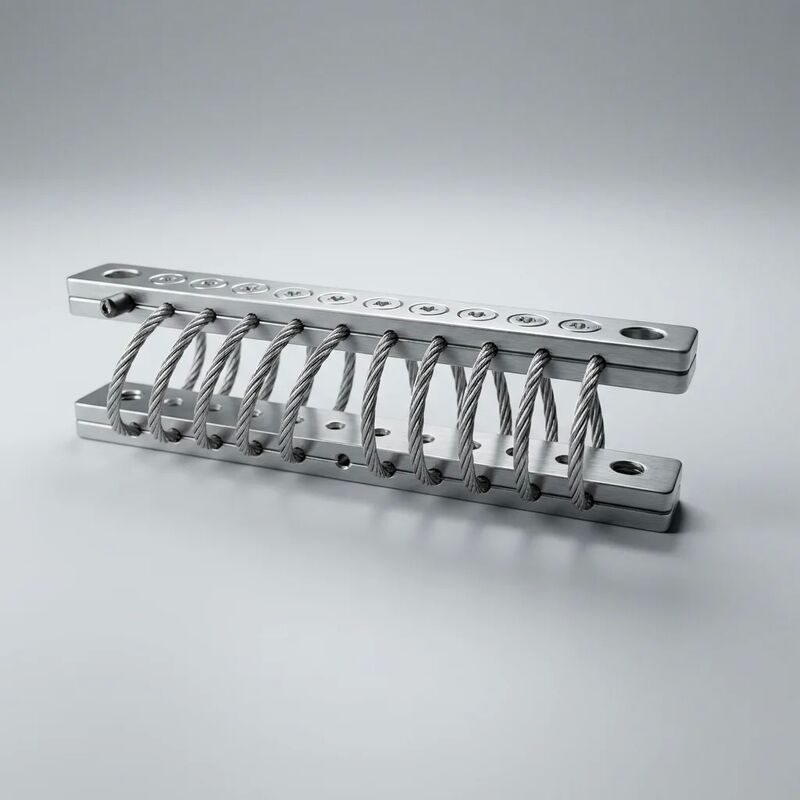

الJGX-0240D-7.7Aعبارة عن عازل اهتزاز حبل سلكي للخدمة الشاقة مصمم للمعدات الصناعية التي تتطلبصلابة مستقرة على المدى الطويلوالتحكم في اهتزاز النطاق العريض. يوجد في جوهره حلزون مكون من 8 ملفات يتكون من حبل سلكي من الفولاذ المقاوم للصدأ 304 بقطر 7.7 مم في تكوين حبلا 7*19، مصقول كهربائيًا لمقاومة التآكل. تم تصنيف المعزل ل240 كجم تحميل ثابت لكل جبلمع أقصى قدرة لإدخال الصدمات تصل إلى 40 جم. السمة المميزة لها هي أالتصميم الهيكلي صفر زحف- يتم تحقيقه من خلال تخفيف الضغط الحراري بعد التشكيل - مما يزيل الترهل التدريجي وانحراف الصلابة الذي يضر بالعوازل المرنة والعوازل القائمة على الزنبرك خلال السنوات القليلة الأولى من الخدمة. تعرض هذه الوثيقة المرجعية البيانات الهندسية الكاملة للمواصفات والتكامل والتحقق من الأداء.
| الخصائص الفيزيائية | |
|---|---|
| الأبعاد الكلية (الطول * العرض * الارتفاع) | تقريبا. 180 مم * 120 مم * 85 مم |
| الكتلة لكل وحدة | تقريبا. 2.1 كجم |
| تركيب مادة لوحة القاعدة | ستانلس ستيل 304 سمك 6 مم |
| نمط ثقب التركيب | 4 * Ø13 مم من خلال الثقوب، 140 مم * 90 مم |
| السحابة الموصى بها | مسمار من الفولاذ المقاوم للصدأ M12، فئة A2-70 على الأقل |
| عزم الدوران الموصى به | 45–55 نيوتن متر (جاف)، 35–45 نيوتن متر (مشحم) |
| الطول الحر لحبل السلك (لكل ملف) | تقريبا. 220 ملم (طول القوس الحلزوني غير المجروح) |
| القطر الخارجي للملف | تقريبا. 48 ملم |
| حبل الأسلاك SS304 – الخواص الميكانيكية | |
|---|---|
| تسمية المواد | الفولاذ المقاوم للصدأ 304 / UNS S30400 / 1.4301 |
| حالة الأسلاك | مسحوب على البارد، ومخفف من التوتر |
| قوة الشد (سلك فردي) | ≥ 515 ميجا باسكال |
| قوة الخضوع (إزاحة 0.2%) | ≥ 205 ميجا باسكال |
| استطالة عند الاستراحة | ≥ 35% (طول المقياس 200 ملم) |
| صلابة | ≥ 92 HRB (مرجع الحالة الملدنة) |
| كثافة | 8.0 جم/سم3 |
| معامل المرونة | 193 جيجا |
| النفاذية المغناطيسية | <1.02 (مغناطيسي ضعيف بعد العمل البارد) |
يعرض JGX-0240D-7.7Aصلابة غير خطية- خاصية تصميم متعمدة تعمل على تحسين أداء عزل النطاق العريض وتوفر دعمًا تدريجيًا للتحميل:
| الصلابة الساكنة | |
|---|---|
| معدل الربيع العمودي الاسمي | 120-180 نيوتن/مم (يعتمد على الحمل، ويتم قياسه عند حمل مقدر بنسبة 40-80%) |
| نسبة الصلابة الجانبية | تقريبا. 0.6–0.8 * الصلابة العمودية (تعتمد على الاتجاه) |
| الانحراف الثابت عند الحمل المقدر (240 كجم) | 13-20 ملم (يعتمد على اتجاه التركيب) |
| الحد الأقصى الموصى به للانحراف الديناميكي | ± 15 ملم (من الذروة إلى الذروة تحت الصدمة) |
| انحراف الصلابة على مدى عمر الخدمة | < 0.1% (تصميم خالٍ من الزحف، تم التحقق منه عن طريق اختبار طويل الأمد) |
تعمل آليتان مستقلتان لتبديد الطاقة في وقت واحد داخل حلزون الحبل السلكي:
| مقاييس عزل الاهتزاز | |
|---|---|
| التردد الطبيعي للنظام (أقل من حمولة 240 كجم) | 6-10 هرتز |
| كفاءة العزل | > 95% عند الترددات > 20 هرتز |
| قابلية النقل عند الرنين | 2.0–3.5 (عامل التضخيم، النوابض المبللة جيدًا مقابل النوابض غير المخمدة عند 10–20*) |
| قابلية الانتقال عند العزلة | < 0.05 (عند 3* تردد طبيعي وما فوق) |
| عامل الخسارة (η) | 0.15–0.25 (متوسط التردد، نطاق 10–500 هرتز) |
| عرض النطاق الترددي بنصف الطاقة (−3 ديسيبل) | تقريبا. 3-5 هرتز حول التردد الطبيعي |
| نسبة التخميد (ζ) | 0.15–0.25 (مكافئ لزج) |
| بيانات المتانة | |
|---|---|
| أقصى مدخل للصدمات | 40 جم (11 مللي ثانية نبض نصف جيبي، جميع المحاور) |
| حد التعب (التحمل) | > 10⁷ دورات عند الحمل الثابت المقدر (لا يوجد تغيير في الصلابة يمكن اكتشافه) |
| عامل أمان التصميم (ثابت) | > 4 عند الحمل المقدر (السعة النهائية > 960 كجم قبل تشوه البلاستيك) |
| اختبار الحمل والدليل | تم تطبيق 150% من الحمل المقدر (360 كجم) لمدة 60 ثانية - بدون ضبط دائم |
يتجلى الزحف في العوازل التقليدية في شكل تغير تدريجي في الصلابة والارتخاء تحت الحمل المستمر. تُظهر الحوامل المطاطية عادةً ضغطًا بنسبة 5-15% يتم ضبطه خلال 3-5 سنوات عند درجة حرارة الغرفة، ويتسارع عند درجات الحرارة المرتفعة. يمكن أن تخضع النوابض اللولبية الفولاذية لتخفيف الضغط إذا لم يتم ضبطها مسبقًا بشكل صحيح وضربها بالرصاص.
يحقق JGX-0240D-7.7A خاصية عدم الزحف من خلال ثلاثة عناصر تصميم:
| البيانات البيئية | |
|---|---|
| نطاق درجة حرارة التشغيل | -40 درجة مئوية إلى +120 درجة مئوية (تباين الصلابة <5% عبر النطاق) |
| نطاق درجة حرارة التخزين | -50 درجة مئوية إلى +80 درجة مئوية (بيئة جافة غير مثبتة) |
| مقاومة رذاذ الملح (ASTM B117) | > 1000 ساعة (مصقول بالكهرباء SS304) |
| مقاومة الرطوبة | 0–100% رطوبة نسبية، تكثيف (لا توجد آلية تحلل) |
| مقاومة الأشعة فوق البنفسجية | لا توجد مكونات بوليمر - لا تتأثر بالتعرض للأشعة فوق البنفسجية |
| مقاومة الحريق | هيكل معدني بالكامل - غير قابل للاحتراق، ولا ينتشر اللهب |
| مساهمة الضوضاء الصوتية | لا يكاد يذكر - لا توجد أجزاء متحركة، ولا سوائل، ولا تجاويف رنانة |
| الامتثال التنظيمي | |
| إدارة الجودة | شهادة التصنيع ISO 9001:2015 |
| بنفايات | متوافق (التوجيه 2011/65/EU) - لا توجد مواد محظورة |
| يصل | متوافق (لائحة EC 1907/2006) - لا يوجد SVHC فوق الحد الأدنى |
| معادن الصراع | لا ينطبق (تم تدقيق سلسلة توريد الفولاذ المقاوم للصدأ) |
| الاختبارات البيئية | وفقًا للمعيار IEC 60068 (الاهتزاز، الصدمة، دورة درجة الحرارة، رذاذ الملح) |
| ضمان | 24 شهر من تاريخ الشحن ضد عيوب التصنيع |
| تعريف | |
|---|---|
| رقم الموديل | JGX-0240D-7.7A |
| ماركة | هوان |
| عنصر التخميد | |
| قطر حبل السلك | 7.7 ملم |
| بناء ستراند | 7*19 |
| مادة | الفولاذ المقاوم للصدأ 304 (UNS S30400) |
| عدد الملفات | 8 |
| الانتهاء من السطح | مصقول بالكهرباء |
| أداء | |
| الحد الأقصى للحمل الثابت | 240 كجم لكل جبل |
| أقصى قدر من الصدمة | 40 جم |
| كفاءة العزل | > 95% فوق 20 هرتز |
| نطاق التردد الطبيعي | 6-10 هرتز |
| نسبة التخميد | 0.15-0.25 |
| حياة التعب | > 10⁷ دورات عند الحمل المقدر |
| نوع التخميد | احتكاك كولوم + التباطؤ |
| المادية والبيئية | |
| الأبعاد (الطول*العرض*الارتفاع) | تقريبا. 180*120*85 ملم |
| وزن الوحدة | تقريبا. 2.1 كجم |
| تصاعد | 4 * مسامير M12، 140*90 مم |
| درجة حرارة التشغيل | -40 درجة مئوية إلى +120 درجة مئوية |
| شهادة | ISO 9001:2015، بنفايات، الوصول |
س: ما الفرق بين JGX-0240D-7.7A وJGX-0160D-4.8A الأصغر؟
JGX-0240D-7.7A هو البديل ذو السعة الأعلى: 240 كجم مقابل 160 كجم تحميل ثابت، حبل سلكي 7.7 مم مقابل 4.8 مم، 8 ملفات مقابل 6 ملفات، وتصنيف الصدمات 40 جم مقابل 30 جم. كلاهما يشتركان في نفس البنية المعدنية بالكامل. بالنسبة للمعدات التي يتراوح وزنها بين 100 و240 كجم لكل نطاق تثبيت، يوفر JGX-0240D-7.7A عزلًا مثاليًا داخل نافذة التحميل المصممة.
س: هل يمكنني استخدام عدد أقل من التركيبات عند تحميل أعلى لكل تركيب؟
للحصول على أفضل أداء للعزل، قم بتشغيل كل عازل في حدود 40-80% من سعته المقدرة (96-192 كجم لـ JGX-0240D-7.7A). التحميل بنسبة تزيد عن 80% يقلل من هامش الانحراف الديناميكي المتاح لامتصاص الصدمات. التحميل بنسبة أقل من 40% يقلل من فعالية التخميد لأن احتكاك كولومب يعتمد على ضغط التلامس بين خيوط الأسلاك.
س: هل أحتاج إلى قيود جانبية مع عوازل حبل سلكي؟
لا – هذه ميزة أساسية. توفر خاصية التخميد لجميع المحاور لهندسة الحبل السلكي الحلزوني عزلًا في الضغط والقص واللف في وقت واحد. ليست هناك حاجة إلى أدوات تثبيت أو قيود جانبية منفصلة للتشغيل العادي. بالنسبة لأحداث الصدمة الشديدة (أعلى من 40 جم)، استشر فريق هندسة التطبيقات لدينا للحصول على توصيات إضافية لضبط النفس.
س: هل شهادات RoHS و REACH متاحة؟
نعم. المنتج متوافق تمامًا مع RoHS وREACH. تتوفر إعلانات الامتثال وتقارير تكوين المواد عند الطلب لحزمة الوثائق التنظيمية الخاصة بك.
س: ما هي الصيانة المطلوبة؟
لا أحد. لا يتطلب التصميم المعدني بالكامل أي تشحيم، أو إعادة تدوير، أو تعديل، أو استبدال المكونات. يعد الفحص البصري أثناء فترات صيانة المعدات المنتظمة كافيًا للتأكد من سلامتها.
