| اسم العلامة التجارية: | Hoan |
| رقم الموديل: | JGX-0400D-31.5A |
| موك: | 10 قطع |
| شروط الدفع: | خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون |

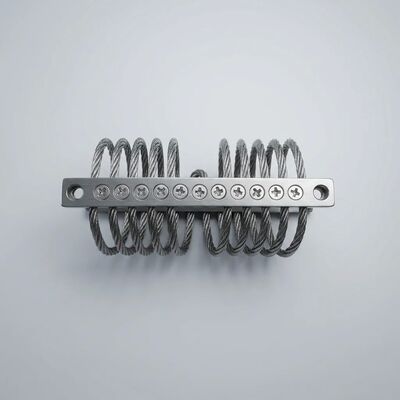

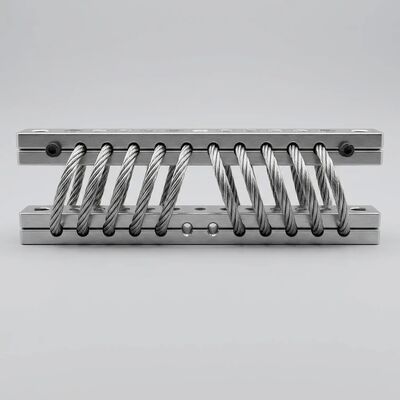

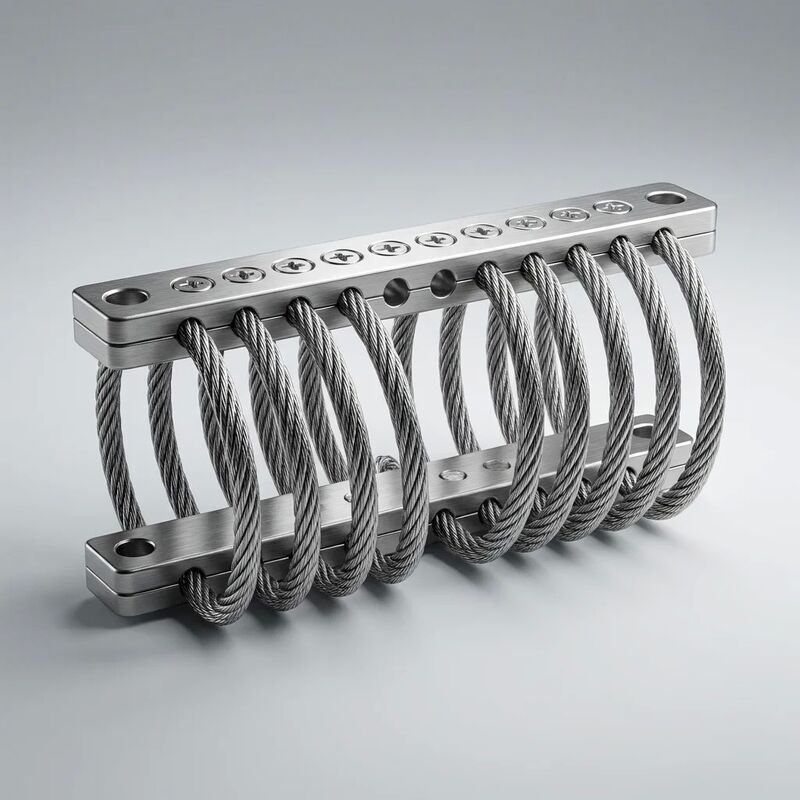

الـJGX-0400D-31.5Aبواسطة شيان هوان ميكروويف استغلالمرونة غير خطيةلتوفير أداء العزل غير ممكن مع الربيع الخطي أو الحزم المطاطية.8 ملفوفة متماثلة) يتم احتواؤها في سبائك الألومنيوم 6061-T6 قضبان معواجهة الدبابيس ذات الخيوط من النوع D M10، توفير مسار بديل مباشر للشكل المناسب لعزل المطاط الأسطواني القديمة.31.5 كيلوغرام من حمولة الضغط الساكنة، يتم دعم JGX-0400D-31.5A من قبلبرنامج النماذج الأولية السريعة لمدة 7 أيام عمللهيومتريات القضبان المخصصة، ومعدلات الحمل البديلة، وتكوينات التثبيت غير القياسية.
| المعلم | المواصفات |
|---|---|
| النموذج | JGX-0400D-31.5A |
| الحبل السلكي | SS304 ، Ø4.0mm ، 7 * 19 خيط ، 8 لفائف |
| قوة سحب الأسلاك | ≥ 1,570 MPa (في ASTM A313) |
| أشرطة الاحتفاظ | Al 6061-T6 ، قوة الشد ≥ 290 MPa ، معدل الانسحاب ≥ 240 MPa |
| صلابة القضبان | 95 HB (Brinell) ، ≥ 70 HB بعد التجفيف |
| الطول الإجمالي | 182 ± 1.5 ملم (من نهاية الشريط إلى نهاية الشريط) |
| العرض الإجمالي | 68 ± 1.0 ملم (غلاف الأسلاك الخارجي) |
| الطول الكلي | 48 ± 1.0 ملم (الجانب من الجهاز إلى الجهاز) |
| التركيب | M10 * 1.5، SS304 ، طول الدبابيس 25 ملم لكل طرف |
| نمط الثقب المثبت | عقدة واحدة في كل قضيب (متجانسة) ، تقبل M10 المكسرات |
| عزم دوران التثبيت | 20 ≈ 25 نيمتر (مخروط من الفئة 8.8، خيط جاف) |
| الوزن الصافي | 0.72 ± 0.03 كجم (تكوين قضيب الألومنيوم) |
| الحمل الساكن القصوى ضغط الضغط | 31.5 كجم |
| الحمل الساكن الأقصى القص/الدوال | 15.8 كجم (50% تخفيض حسب المعيار ISO 10816) |
| الانحناء الساكن عند 31.5 كجم | 2.5×4.0 ملم (ضغط، تقدمي) |
| التردد الطبيعي (حمل) | 812 هرتز (ضغط) ، يختلف مع الكتلة |
| ذروة قابلية الإنتقال | ≤ 3.0 عند الرنين (حجم الحد الذاتي) |
| نسبة التخفيف | 0.10 0.25 (كولومب، تعتمد على النطاق) |
| عمر التعب (حمل مشهود، ± 1.5 ملم) | > 107 دورة، وانحراف صلابة < 5٪ |
| الصمود ضد الصدمة | > 30 غرام، 11 ميس نصف سينس، لا ضرر |
| نطاق الحرارة | -40 درجة مئوية إلى +150 درجة مئوية (استقرار الصلابة) |
| مقاومة رشات الملح | 500 ساعة أو أكثر (ASTM B117 ، الأسلاك المساوية) |
| الشهادة | إيزو 9001:2015، EN 10204 3.1 مادة |
العازلات الخطيّة: العواصف الملفوفة، الأسطوانات المطاطية، الأغطية الإلاستومريّة: تتبع قانون هوك: القوة متناسبة مع الانحراف (F = kx). وهذا يفرض تسوية هندسية مؤلمة:ربيع ناعم يعزل الاهتزاز بشكل جيد لكنه ينحرف بشكل مفرط تحت الصدمة؛ الربيع الصلب يحد من انحراف الصدمة لكنه ينقل الاهتزاز مباشرة إلى الهيكل.
JGX-0400D-31.5Aهندسة حبل سلكي ملفوف بـ 8 ملفاتينتج استجابة مختلفة بشكل أساسي ، صلابة تدريجية تعتمد على النطاق لا يمكن وصفها باستمرار الربيع الواحد:
في الأوسع المنخفضة المميزة لاهتزازات المعدات الدائرة المستمرة (0.1 × 2.0 ملم من قمة إلى قمة) ، تنحني خيوط الأسلاك الفردية بمرونة ضمن نطاقها الخطي.صلابة منخفضة ٪ حوالي 10 N / mm في الضغط ٪ مما يؤدي إلى عزل فعال مع > 90٪ الضعف فوق 20 هرتز الإثارةهذا هو النظام الذي يقضي فيه العازل > 99٪ من عمره التشغيلي ، بحماية معدات الدقة من الاهتزازات الدقيقة ولكن الضارة عالية التردد.
مع زيادة النطاق إلى نطاق الصدمة المعتدلة ، ينمو التحول النسبي من خيط إلى خيط.تبدأ 133 خيوط الأسلاك الفردية عبر قطر الكابل 7 * 19 في الانزلاق ضد بعضها البعض، وتشغيل آلية كولوم للتخفيف من الاحتكاك. تزداد نسبة التخفيف الفعالة من 0.10 إلى 0.25، تبديد طاقة الاصطدام من خلال الاحتكاك الموزع على نطاق صغير.ترتفع صلابة إلى حوالي 22 ن / ملم كافية لمقاومة المزيد من الانحراف دون نقل قوة مفرطة إلى المعدات المعزولة.
عند التوسعات العالية التي تقترب من الحدود الهندسية للالتفاف المدار، ينخفض القطر الفعلي للحبل السلكي ويختصر ذراع لحظة الانحناء.تزداد صلابة بشكل حاد إلى ما يقرب من 50 ن / م م، توقف ناعم غير اصطدامي. المعدات تتباطأ بسلاسة على مدى آخر 4 ملم من السفر بدلا من الاصطدام في وقف صلب جامد.الحد الأقصى للتباطؤ عادة ما يكون ≤ 15 G حتى تحت نبضات المدخلات 30 G.
تم تصميم JGX-0400D-31.5Aالتبادل الأبعاد المباشرةمع عوامل شكل عازلة المطاط الأسطوانية المنتشرة على نطاق واسع. بيانات التوافق الميكانيكي الرئيسية:
| المعلمات التركيبية | JGX-0400D-31.5A | معادلة من المطاط العادي |
|---|---|---|
| خيط القضبان | M10 * 1.5 (كلا الطرفين) | M10 أو M12 مشتركة |
| طول العجل | 25 ملم لكل طرف | 20-30 ملم نموذجي |
| الارتفاع الإجمالي (المثبت) | 48 ملم | النطاق النموذجي من 40 إلى 60 ملم |
| تصنيف الحمل | 31.5 كجم ضغط | المطاط المكافئ 25~40 كجم |
| الملف المطلوب | 182 * 68 * 60 ملم (مع الانحراف) | مقارنة أو أكبر |
| متطلبات سطح التثبيت | حفرة مسطحة، ≥ M10 | نفس الشيء |
لا تعديل للهيكل، لا حفر، لا لحام مطلوب.في معظم الحالات ، يصل JGX-0400D-31.5A مباشرة إلى نقاط التثبيت الموجودة التي تم إفراغها بواسطة العازلات المطاطية الفاشلة. إذا اختلفت مساحة الخيط (على سبيل المثال ، M12 رباط التثبيت إلى عازل M10) ،أجهزة التكيف البسيطة للخيوط يقدمها Hoan دون أي تكلفة إضافية للطلبات التقييمية يقدم حل ميكانيكي بنسبة 100٪ دون تعديل المعدات.
للتطبيقات التي تتطلب تكوينًا غير قياسيًا: هندسة شريط مختلفة، تصنيف حمولة بديل، قيود غلاف محددة.أو التكامل مع واجهات التثبيت الخاصةخدمة النماذج الأولية السريعة مع 5-7 أيام عمل:
كميات النموذج الأولي (1 ′′ 20 وحدة) تحمل صفر رسوم الأدواتيتم إجراء جميع عمليات معالجة العصا على معدات CNC القياسية باستخدام نفس العمليات التي سيتم تطبيقها في الإنتاج الضخم.هذا يزيل حاجز استرداد الأدوات الذي يجعل عادة حلول العزل المخصصة بكميات صغيرة مكلفة للغاية.
يقع مقرها الرئيسي في شيان ، مقاطعة شانشي مركز كبير في مجال الطيران والفضاء والتصنيع الدقيق شيان هوان متخصص متخصص في عزل الاهتزاز منذ عام 2005. لدينا ISO 9001:المنشأة المعتمدة في عام 2015 توظف أكثر من 500 موظف بما في ذلك 100 مهندس أبحاث وتطويرنحن نحافظ على مخزون شامل من عازلات سلسلة JGX القياسية للشحن الفوري وخلية نموذجية سريعة مخصصة للتكوينات المخصصة.مع الصادرات إلى أكثر من 35 بلداً وتعهد بالرد على الاستفسارات التقنية على مدار 24 ساعة، نحن مجهزون لدعم متطلبات عزل الاهتزاز الخاص بك من تقييم النموذج الأولي من خلال إنتاج الكمية.
هل تحتاج إلى تكوين معزول مخصص أو مستعد لتأهيل JGX-0400D-31.5A لتطبيقك؟اتصل بفريق هندسة التطبيقات في شيان هوان. أرسلي بيانات الحمل ومواصفات التثبيت الخاصة بك
