| اسم العلامة التجارية: | Hoan |
| رقم الموديل: | جكس-0480د-72أ |
| موك: | 10 قطع |
| شروط الدفع: | L/C ، D/A ، T/T ، Western Union ، D/P. |

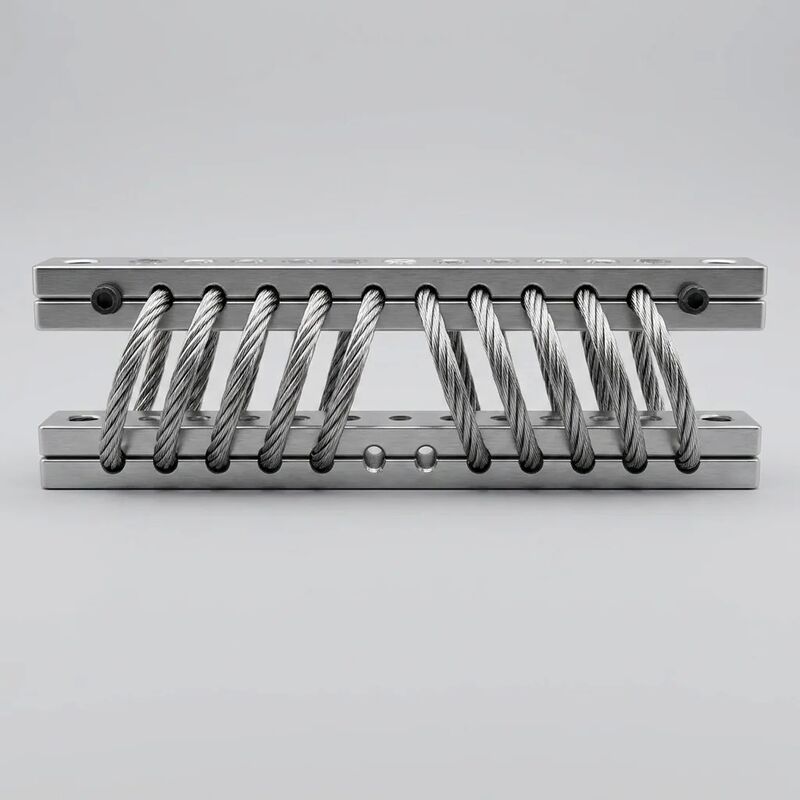

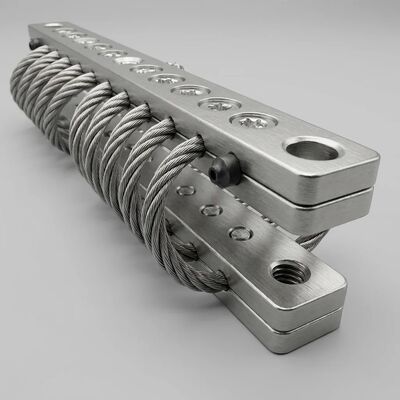

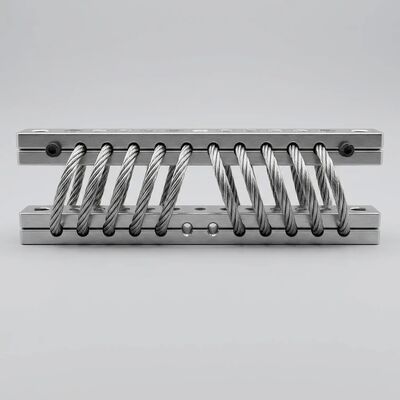

الـJGX-0480D-72Aمن قبل شيان هوان الميكروويف هو عازل اهتزاز سلك الحبل المتخصصة هندسيةالعزل الصوتي والاهتزازات الدقيقةفي البيئات التي يجب فيها التحكم بدقة فائقة في تحريك الحركة تحت الميكرون ونقل الضوضاء الصوتية.10 ملفوفات ملفوفة) والعصا الاحتياطية من سبيكة الألومنيوم 6061-T6، هذا العازل يدعمالحمل الثابت الاسمي 72 كجمفي حين أن تقديم استثنائيةمعامل كولومب العالي للتخفيف(نسبة التخفيف الفعالة 0.15~0.30) التي تقمع الاهتزازات الهيكلية والضوضاء الصوتية الناجمة عن الهيكل عبر طيف ترددي واسع.
| المعلم | القيمة | الملاحظات |
|---|---|---|
| رقم الطراز | JGX-0480D-72A | تشكيل الدبابيس ذات الخيوط من النوع D |
| مواد الحبال السلكية | الفولاذ المقاوم للصدأ 304 (1.4301) | 4قطر 8 ملم، 7 خيوط * 19 سلك (133 خيط) |
| قوة سحب الأسلاك | ≥ 1,570 MPa (حداثيًا سلك واحد) | سحب بارد، مفعم، ASTM A313 |
| عدد الملفات | 10 حلقات محورية، ملفوفة متماثلة | ارتفاع متساو، صناعة CNC |
| مواد القضبان | سبيكة الألومنيوم 6061-T6 | قوة الشد ≥ 290 MPa، والعائد ≥ 240 MPa |
| معالجة سطح القضبان | التشطيب الأبيض (Std) / التشطيب الصلب (Opt) | خيار طبقة النيوديز الصلبة 2550 ميكرومتر |
| الأبعاد الإجمالية (L*W*H) | حوالي 248 * 88 * 62 مم | نهاية البار إلى نهاية البار |
| الوزن الصافي لكل وحدة | حوالي 1.38 كجم | تشكيل قضيب الألومنيوم |
| الحمل الساكن القصوى ضغط الضغط | 72 كجم | التوجيه القياسي للتركيب |
| الحمل الساكن الأقصى القص/الدوال | 36 كجم | 50 ٪ تخفيض الضغط |
| الانحناء الساكن عند 72 كجم | 3.0 ️ 5.0 ملم (ضغط) | غير خطية تدريجية |
| التردد الطبيعي (حمل) | 6 10 هرتز (محور الضغط) | تغيرات التردد مع كتلة الحمل |
| نسبة التخفيف الفعالة | 0.15 0.30 (معتمد على السعة) | اصطدام كولومب بين الخيوط |
| كفاءة العزل عند 50 هرتز | > 95٪ (الانتقال من الاهتزاز) | فوق منطقة الرنين |
| ذروة الإنتقال في الرنين | ≤ 3.0 (عادة < 2.5) | الحد الذاتي عن طريق كولوم التخفيف |
| تخفيف الضوضاء الناجمة عن الهيكل | 10~25 ديسيبل (125 هرتز 4 كيلو هرتز أوكتاف) | مقاسة وفقاً للمعيار ISO 10846-2 |
| حجم الخيط | M12 * 1.75 (شفرة من النوع D ، SS304) | 25 ملم من الطول في كل طرف |
| عزم دوران التثبيت الموصى به | 35 42 N·m (M12 فئة 8.8 محار) | مع مركب قفل الخيوط |
| درجة حرارة العمل | -40°C إلى +150°C | انحراف الصلابة < 5% |
| مقاومة التآكل | رذاذ الملح لمدة 500 ساعة (ASTM B117) | الحبل السلكي SS304 المسلب |
| حياة التعب عند الحمل المسموح به | > 107 دورة، وانحراف صلابة < 5٪ | السينوزويدي ±2.0 ملم |
| القدرة على البقاء على قيد الحياة بعد الصدمة | > 25 G (11 ms نصف الصين) | لا يوجد ضرر هيكلي |
| الشهادة | إيزو 9001:2015، EN 10204 3.1 | تم اختبار 100 ٪ تحريك الحمل |
العازلات المطاطية التقليدية تظهر التخفيف اللزجية - آلية تعتمد بطبيعتها على الترددات وتولد تراكم الحرارة الداخلية في الترددات العالية.يستخدم JGX-0480D-72A آلية مختلفة تماما:كولومب (الاحتكاك الجاف) التخفيفموزعة على 133 خيط سلك فولاذي فردي داخل كابل 7 * 19.يحدث الانزلاق النسبي المجهري في الآلاف من نقاط اتصال الأسلاك إلى الأسلاك في جميع أنحاء مقطع الكابلكل حدث زحف صغير يحول جزء صغير من الطاقة الحركية الاهتزازية إلى حرارة ضئيلةنسبة التخفيف الفعالة من 0.15 ≈ 0.30، أعلى بكثير من 0.05 ≈ 0.10 نموذجية للربيعات الفولاذية غير المكثفة.
انخفاض التكثيف اللاتينية في الحواف المطاطية بشكل حاد في ترددات فوق 100 هرتز بسبب معدل الاسترخاء الجزيئي المحدود للبوليمر.مستقل عن سعر الفائدةتعتمد الطاقة المشتتة في كل دورة على نطاق التشغيل ، وليس على التردد. وهذا يعني أن JGX-0480D-72A يحافظ على معامل التخفيف العاليالاهتزازات الدقيقة تحت هرتز (على سبيل المثال ، التذبذب في المبنى عند 0.1 ∼1 هرتز) من خلال إثارة المعدات الدوارة المتوسطة التردد (10 ∼200 هرتز) حتى الضوضاء الصوتية ذات التردد العالي الناجمة عن الهيكل (500 هرتز ∼ 4 كيلو هرتز)النتيجة عزل فعال عبر كامل الطيف السمعي و شبه السمعي القدرة التي لا يمكن أن تتطابق ببساطة مع التثبيتات اللزجة.
في تطبيقات الدقة مثل الطباعة الحجرية للشرائح شبه الموصلة، ومجهر الإلكترونات، والقياس البصري، يمكن أن تؤدي أبعاد الاهتزاز التي تحملها الأرضية إلى 0.1 ميكرومتر إلى تدهور دقة الأداة.الهندسة العشرة لفائف JGX-0480D-72A توفر:
| نطاق الأوكتاف (هرتز) | خسارة الإدراج (dB) | أهمية التطبيق |
|---|---|---|
| 63 | 812 ديسيبل | صوت المحول، وتردد مرور شفرة المروحة الكبيرة |
| 125 | 12-18 ديسيبل | إشعاع غلاف المضخة، نبضات الضاغط |
| 250 | 1522 ديسيبل | نغمات شبكة العجلات، الضوضاء الكهرومغناطيسية للمحرك |
| 500 | 1420 ديسيبل | الرنين الهيكلي المتوسط التردد |
| 1k | 12-18 ديسيبل | الاهتزاز في الأنابيب الناجم عن تدفق |
| 2k | 10~16 ديسيبل | سرعة عالية من توربينات النصل، ضوضاء الصمامات |
| 4k | 814 ديسيبل | الضوضاء المحمولة بالهواء من جانب الهيكل |
خسارة الإدراج مقاسة حسب معيار ISO 10846-2:2008، طريقة الصلابة الديناميكية ، JGX-0480D-72A عند 72 كجم من الحمل المسبق.
شركة شيان هوان الميكروويف المحدودة (أصبحت عام 2005 ، شيان ، شانشي) تدير منشأة معتمدة من ISO 9001: 2015 مع 500 موظف مع معالجة CNC كاملة في المنزل ، تشكيل حبل الأسلاك ، معالجة السطح ،وقدرات الاختبار الديناميكية بنسبة 100٪. كـالمصنع المباشر، نحن نقوم بإزالة رسوم الموزعين كل شحنة JGX-0480D-72A مباشرة من خط الإنتاج إلى رصيف الاستقبال الخاص بك مع وثائق التتبع الكامل.يحمل كل وحدة رقم تسلسلي فريد مرتبط بسجل اختبار تحريك الحمل الفردي، EN 10204 3.1 شهادات المواد لكل من الأسلاك SS304 و Al 6061-T6
هل تحتاج إلى عزل صوتي دقيق أو اهتزازات صغيرة؟اتصل بفريق هندسة التطبيقات في شيان هوان. قدموا أطيافه الاهتزازات وأهداف العزلة لدينا مقترح تقني مع منحنيات خسارة الإدراج المتوقعة في غضون 48 ساعة.
