| اسم العلامة التجارية: | Hoan |
| رقم الموديل: | جكس-0956د-104أ |
| موك: | 10 قطع |
| شروط الدفع: | خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون |

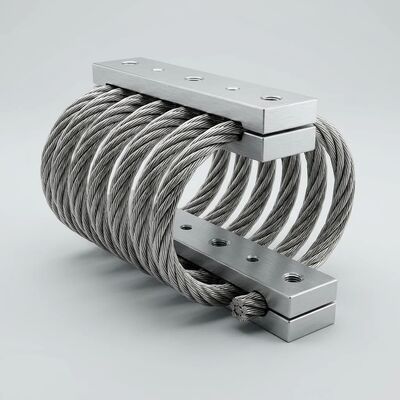

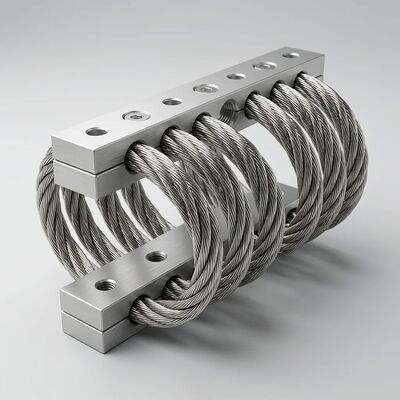

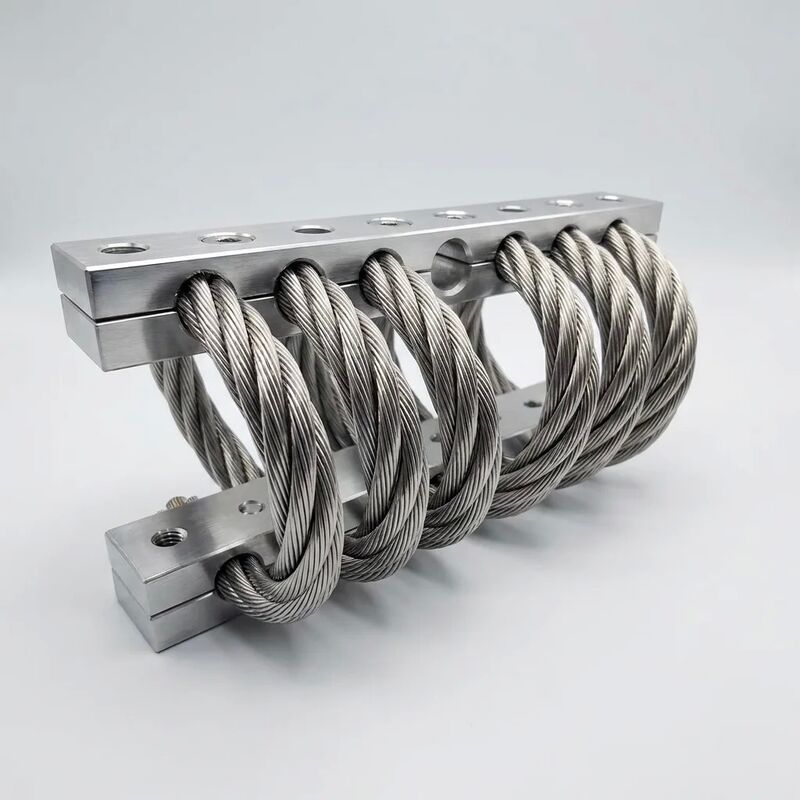

يعالج JGX-0956D-104A التحدي الفريد المتمثل في حماية المعدات أثناء النقل والتشغيل المتنقل، حيث تجمع بيئات الاهتزاز بين الصدمات الناجمة عن الطريق، وتوافقيات مجموعة نقل الحركة، ومدخلات التضاريس غير المتوقعة في ملف تعريف تحميل متعدد المحاور متطلب. تم تصميمه حول حبل سلكي من الفولاذ المقاوم للصدأ مقاس 10.4 مم 304 (هيكل حبلا 7*19) مع 10 حلقات حلزونية وكتل تثبيت من الألومنيوم 6061-T6، يوفر هذا العازل حماية مثبتة ميدانيًا مع تركيب مباشر بمسامير.
تختلف تجربة المعدات أثناء النقل بشكل أساسي عن الاهتزازات التي تتعرض لها التركيبات الثابتة. يولد النقل البري طيف إثارة مركبًا يمتد من 1 إلى 200 هرتز مع طاقة مهيمنة في النطاق من 3 إلى 20 هرتز (رنين التعليق) ونطاق من 15 إلى 100 هرتز (توافقيات المحرك ومجموعة القيادة). يتم فرض أحداث صدمات منفصلة على هذا الاهتزاز المستمر - تأثيرات الحفر، والتحولات عبر السكك الحديدية، وقطرات مناولة الحاويات - مما يؤدي إلى توليد قمم تسارع تتراوح من 15 إلى 30 جم مع فترات نبض تتراوح من 5 إلى 15 مللي ثانية.
يدير JGX-0956D-104A هذه البيئة من خلال ثلاث آليات متكاملة:
إجراءات التثبيت:يتم تركيب JGX-0956D-104A عبر فتحتين بقطر 10.5 مم من خلال فتحات على مسافة 68 * 48 مم من المركز إلى المركز باستخدام مسامير سداسية M10 القياسية. استخدم عزم ربط يبلغ 25-30 نيوتن متر (مثبتات بدرجة 8.8 مع حلقة مسطحة وحلقة قفل زنبركية). ليست هناك حاجة إلى أي حشوات أو تعديل للارتفاع - حيث يتم ربط الحبل السلكي بالمستوى الذاتي للحمل الثابت خلال دورة الضغط الأولى. بالنسبة للتركيبات متعددة النقاط، حافظ على كمية العازل بحيث تحمل كل وحدة 30-60% من سعة الضغط المقدرة لها تحت حمل ثابت للحصول على أداء عزل مثالي.
التوافق التحديثي:يتطابق نمط الترباس مقاس 68 * 48 مم مع العديد من عوامل الشكل المطاطي الشائعة في فئة الطول الإجمالي 80-150 مم، مما يتيح الاستبدال الميكانيكي المباشر دون انزلاقات معدات إعادة الحفر أو إطارات التثبيت. يزيل البناء المعدني بالكامل مخاوف التوافق الكيميائي للحوامل المطاطية - لا يوجد تورم بسبب وقود الديزل أو التعرض للسوائل الهيدروليكية، ولا ينعم بسبب رذاذ الزيت، ولا يتقصف بسبب التعرض للأشعة فوق البنفسجية في التركيبات ذات الإطار المفتوح.
موارد تكامل التصميم:يتضمن الدعم الهندسي نماذج CAD ثلاثية الأبعاد (تنسيقات STEP وIGES)، ورسومات ثنائية الأبعاد مع تفاوتات هندسية وفقًا لمعيار ISO 2768-m، ومنحنيات انحراف الحمل الخاصة بالتطبيقات. يقدم مهندسو التطبيقات لدينا تحليلًا ثابتًا وديناميكيًا مجانيًا بما في ذلك:
| نموذج | جكس-0956د-104أ |
| بناء حبل الأسلاك | 10.4 مم * 7*19 حبلا، وضع عادي على اليمين |
| عدد الحلقات | 10 |
| مادة حبل الأسلاك | 304 (UNS S30400) الفولاذ المقاوم للصدأ، الزنك الفوسفاتي |
| مادة كتلة التثبيت | سبائك الألومنيوم 6061-T6، بأكسيد صلب 25-30 ميكرومتر |
| الأبعاد الكلية (الطول * العرض * الارتفاع) | ~95*56*40 ملم |
| نطاق تحميل الضغط | 8 – 150 كجم لكل عازل |
| نطاق تحميل التوتر | 5 – 100 كجم لكل عازل |
| نطاق تحميل القص | 3 – 80 كجم لكل عازل |
| التردد الطبيعي | 6 - 14 هرتز (عموديًا، يعتمد على الحمل) |
| نسبة التخميد | > 15% (تباطؤ احتكاك كولوم) |
| أقصى مدخل للصدمات (نصف جيب) | 30 جرام/11 مللي ثانية نبض |
| كفاءة العزل | > 90% عند f > 20 هرتز |
| درجة حرارة التشغيل | -75 درجة مئوية إلى +300 درجة مئوية |
| فتحات التركيب | 2*قطر 10.5 ملم، تباعد 68*48 ملم |
| أوصى بولت عزم الدوران | 25-30 نيوتن متر (M10، درجة 8.8) |
| الوزن لكل عازل | ~0.65 كجم |
| شهادة | ISO 9001:2015، بنفايات (2011/65/الاتحاد الأوروبي) |
في تطبيقات الهاتف المحمول، عادةً ما تفشل عوازل الاهتزاز المطاطية في غضون 2-4 سنوات بسبب مزيج من التصلب الديناميكي (الربط المتبادل للأوزون/الأشعة فوق البنفسجية)، ومجموعة الضغط (زحف الحمل الثابت)، والهجوم الكيميائي (تورم الوقود/الزيت). يعمل JGX-0956D-104A على التخلص من أوضاع الفشل الثلاثة من خلال البناء المعدني بالكامل. بالنسبة لمشغلي الأساطيل ومجهزي المعدات، يُترجم ذلك إلى انخفاض مطالبات الضمان، والتخلص من استبدال العازل المجدول، وحماية متسقة من الاهتزازات على مدار عمر الخدمة الكامل للمعدات. اتصل بفريقنا الهندسي للحصول على تحليل مقارن لتكلفة دورة الحياة الخاصة بمنصة المعدات الخاصة بك.
