| اسم العلامة التجارية: | Hoan |
| رقم الموديل: | جكس-0956د-104أ |
| موك: | 10 قطع |
| شروط الدفع: | خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون |

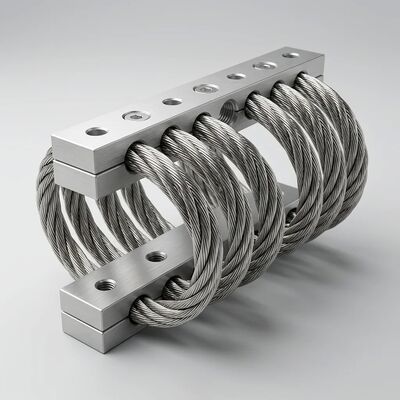

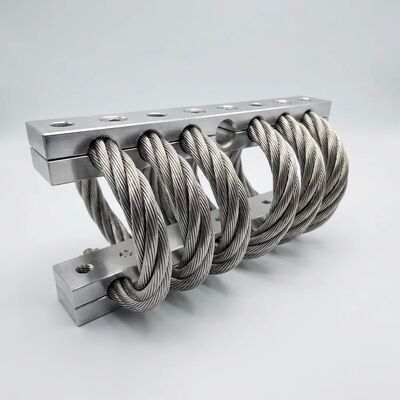

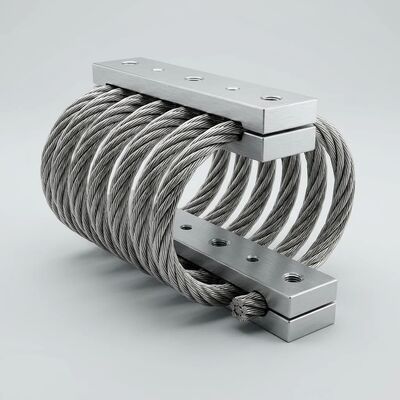

يجمع JGX-0956D-104A بين علم المعادن المتميز وفيزياء الاهتزاز المتقدمة لتوفير تحكم استثنائي في الرنين وتقليل الضوضاء للآلات الصناعية. في جوهره، يتم لف حبل سلكي من الفولاذ المقاوم للصدأ 304 بقطر 10.4 مم - مصنوع بتكوين 7*19 مع وضع منتظم لليد اليمنى - بشكل حلزوني من خلال 10 حلقات متواصلة ويتم تثبيته بين كتلتين من سبائك الألومنيوم 6061-T6 مع أسطح مؤكسدة صلبة بقطر 25-30 ميكرومتر.
تعدين حبل الأسلاك:يوفر التصميم 7*19 (7 فروع، كل منها يحتوي على 19 سلكًا فرديًا) توازنًا مثاليًا بين المرونة وعمر التعب. يتم سحب كل سلك على البارد من الفولاذ المقاوم للصدأ الأوستنيتي UNS S30400 إلى قوة شد لا تقل عن 1570 ميجا باسكال. تعمل معالجة فوسفات الزنك - التي يتم تطبيقها بعد التجديل - على إنشاء طبقة فوسفات دقيقة التبلور تخدم أغراضًا مزدوجة: تقليل معامل الاحتكاك بين الجدائل من أجل سلوك تخميد كولوم ثابت، وتوفير حاجز تآكل مضحي يكمل السلبية الكامنة في الركيزة المقاومة للصدأ 304.
هندسة بلوك الألمنيوم:تخضع كتل التثبيت 6061-T6 (التي يبلغ سُمك كل منها 12 مم تقريبًا، مما يساهم في الارتفاع الإجمالي ~ 40 مم) للمعالجة الحرارية بالمحلول عند 530 درجة مئوية متبوعة بتبريد الماء والتعمير الاصطناعي عند 175 درجة مئوية لمدة 8 ساعات لتحقيق حالة المزاج T6. تنتج الأنودة الصلبة اللاحقة لكل MIL-A-8625 Type III طبقة أكسيد تتراوح من 25 إلى 30 ميكرومتر مع صلابة سطحية تتجاوز 400 فولت - قابلة للمقارنة بفولاذ الأدوات المتصلب - مما يوفر عزلًا كهربائيًا (قوة العزل> 800 فولت) ومقاومة للتآكل تتجاوز 1000 ساعة في رش الملح المحايد وفقًا لمعيار ASTM B117.
التتبع الكامل:يحمل كل JGX-0956D-104A إمكانية التتبع على مستوى الدُفعة التي تربط العازل النهائي بشهادات مطحنة المواد الخام. تم توثيق تحليل التركيب الكيميائي (C، Mn، P، S، Si، Cr، Ni لكل ASTM A240)، والتحقق من الخصائص الميكانيكية (قوة الخضوع، وقوة الشد، والاستطالة)، واختبار التآكل الحبيبي (ASTM A262 Practice E) وإتاحته عند الطلب.
يظهر اهتزاز الآلات غير المنضبط في شكل إجهاد هيكلي وضوضاء محمولة بالهواء - وهما مشكلتان يعالجهما JGX-0956D-104A في وقت واحد من خلال صلابته غير الخطية وخصائص تخميد التباطؤ:
| نموذج | جكس-0956د-104أ |
| بناء حبل الأسلاك | قطر 10.4 ملم، 7*19 ضفيرة، وضع عادي على اليمين |
| مادة حبل الأسلاك | 304 (UNS S30400) الفولاذ المقاوم للصدأ، الزنك الفوسفاتي |
| قوة الشد حبل الأسلاك | ≥ 1570 ميجا باسكال |
| عدد حلقات الأسلاك | 10 |
| مادة كتلة التركيب | سبائك ألومنيوم 6061-T6، بأكسيد صلب (25-30 ميكرومتر، ≥400 جهد عالي) |
| الأبعاد الكلية (الطول * العرض * الارتفاع) | ~95*56*40 ملم |
| نطاق تحميل الضغط | 8 – 150 كجم لكل عازل |
| نطاق تحميل التوتر | 5 – 100 كجم لكل عازل |
| نطاق تحميل القص | 3 – 80 كجم لكل عازل |
| نطاق تحميل اللفة | 2 – 60 كجم لكل عازل |
| الصلابة الساكنة – الضغط | 35 ± 8 ن/مم |
| الصلابة الساكنة – التوتر | 20 ± 5 ن/مم |
| الصلابة الساكنة – القص | 12 ± 3 ن/مم |
| التردد الطبيعي | 6 - 14 هرتز (محور عمودي يعتمد على الحمل) |
| نسبة التخميد (تخلفية كولوم) | > 15% |
| عامل تضخيم الرنين (Q) | ≥ 2.8 |
| الحد الأقصى للانحراف (الضغط) | ± 15 ملم |
| أقصى انحراف (القص) | ± 10 ملم |
| درجة حرارة التشغيل | -75 درجة مئوية إلى +300 درجة مئوية |
| مقاومة رذاذ الملح | > 1000 ساعة (ASTM B117) |
| فتحات التركيب | 2 * Ø10.5 مم (مسمار M10، عزم دوران 25-30 نيوتن متر) |
| الوزن الصافي لكل عازل | ~0.65 كجم |
| شهادة | ISO 9001:2015، بنفايات (2011/65/الاتحاد الأوروبي) |
للحصول على منحنيات الأداء الصوتي التفصيلية، أو شهادات المواد، أو تصميم نظام العزل الخاص بالتطبيقات، يرجى الاتصال بفريقنا الهندسي. نحن نقدم التحقق المجاني من التردد الطبيعي وتحليل توزيع الأحمال لتكوين المعدات المحددة الخاصة بك.
