JGX-0958D-138A سلك حبل الاهتزاز المعزل متفوقة المقاومة للتآكل المعدات الدقيقة UAV Gimbal

JGX-0958D-138A معزل اهتزاز حبل السلك المقاوم للتآكل للمعدات الدقيقة ومحور الطائرات بدون طيار

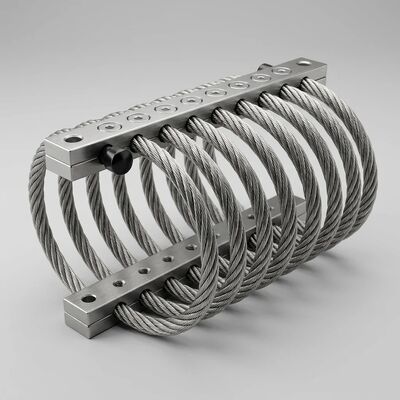

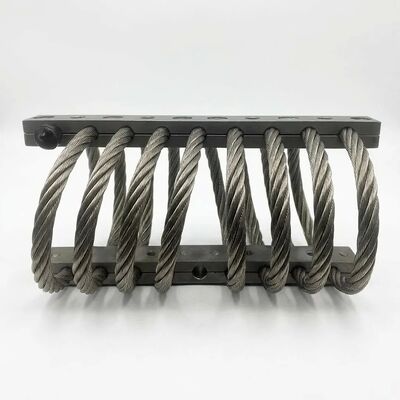

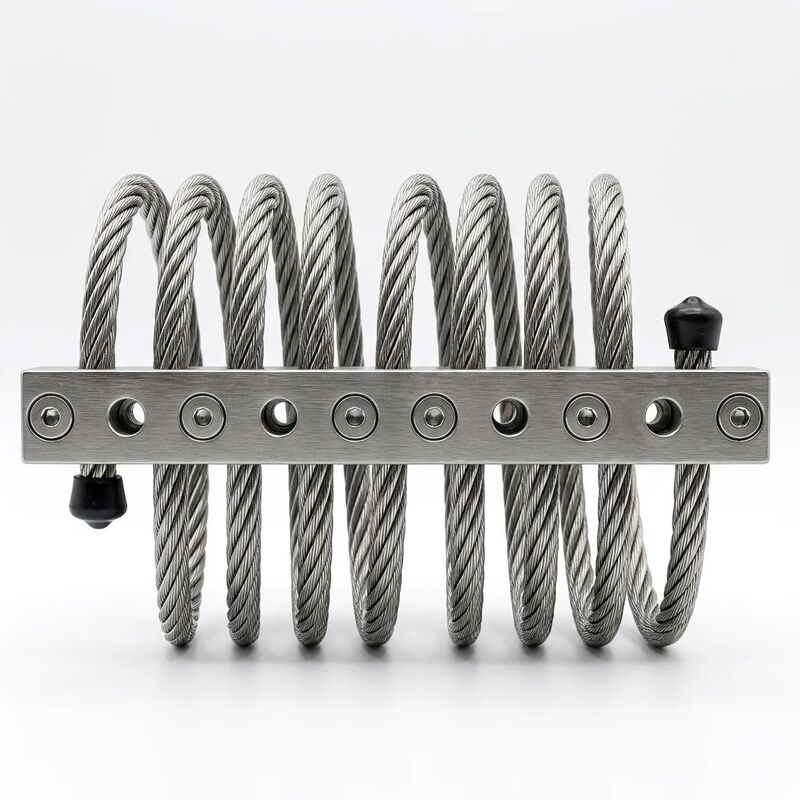

إن JGX-0958D-138A عبارة عن عازل اهتزاز حبل سلكي عالي الجودة مصمم خصيصًا للتطبيقات التي تكون فيها مقاومة التآكل والثبات على المدى الطويل والتحكم الدقيق في الاهتزاز غير قابلة للتفاوض. تم تصنيع هذا العازل بحبل سلكي من الفولاذ المقاوم للصدأ من الدرجة البحرية 316L بقطر 9.5 مم في تكوين 8 ملفات ومُصنف لحمل ثابت يصل إلى 138 كجم كحد أقصى، ويوفر عقودًا من الخدمة الخالية من الصيانة حتى في الأجواء الساحلية المحملة بالملح، والبيئات الاستوائية عالية الرطوبة، والإعدادات الصناعية العدوانية كيميائيًا.

مقاومة فائقة للتآكل والشيخوخة

يكمن جوهر طول عمر JGX-0958D-138A في اختيار المواد التي لا هوادة فيها ومعالجة السطح:

• حبل أسلاك الفولاذ المقاوم للصدأ من الدرجة البحرية 316L:يوفر البديل منخفض الكربون من الفولاذ المقاوم للصدأ 316 مقاومة معززة للتآكل الحبيبي بعد اللحام أو التعرض لدرجات الحرارة العالية. يوفر محتوى الموليبدينوم (2-3%) مقاومة رائعة للتآكل والشقوق في البيئات الغنية بالكلوريد - وهي ميزة مهمة مقارنة بالفولاذ المقاوم للصدأ القياسي 304 في التطبيقات الساحلية والبحرية.
• الانتهاء من السطح المصقول كهربائيا:تخضع كل مجموعة من الحبال السلكية للتلميع الكهربائي، وهي عملية كهروكيميائية تزيل عيوب السطح، والنتوءات الدقيقة، والملوثات المدمجة على المستوى المجهري. يقلل السطح الأملس الناتج عن المرآة من مواقع بدء التآكل ويقلل من انحباس الجسيمات، مما يحقق أكثر من 1000 ساعة من مقاومة رذاذ الملح وفقًا لاختبار ASTM B117.
• صفر تدهور البوليمر:مع عدم وجود مكونات مطاطية أو مطاطية أو بلاستيكية، لا يوجد شيء يتشقق أو يتصلب أو ينتفخ أو يتفكك بمرور الوقت. يظل أداء التخميد للعازل ثابتًا طوال فترة الخدمة بأكملها، مما يلغي دورات الاستبدال الدورية التي تتطلبها التركيبات التقليدية.
• التخفيف من التآكل الجلفاني:عندما يتم تحديد قضبان تركيب من سبائك الألومنيوم، يمنع حاجز العزل الخاص الاتصال المباشر بين الفولاذ المقاوم للصدأ والألومنيوم، مما يزيل خطر التآكل الجلفاني بين المعادن المختلفة في وجود الشوارد الكهربائية (مياه الأمطار، رذاذ البحر، محاليل التنظيف).

الغرض-مصممة للمعدات الدقيقة

تتطلب الأدوات الدقيقة عزل الاهتزازات التي لا تقدم منتجاتها الخاصة. يوفر منحنى الصلابة غير الخطية وآلية التخميد القائمة على الاحتكاك في JGX-0958D-138A مزايا مميزة للحمولات الحساسة:

• حساسية منخفضة السعة:يوفر بناء الحبل السلكي الذي تقطعت به السبل عزلاً فعالاً حتى عند اتساع الإزاحة دون المليمتر، مما يحمي المحاذاة البصرية، ومسارات شعاع الليزر، وقياسات التداخل من اضطرابات الاهتزاز الجزئي.
• التخميد واسع النطاق دون تضخيم الرنين:على عكس مخمدات الكتلة المضبوطة التي تعمل على تضخيم الاهتزاز عند ترددات خارج التصميم، فإن تخميد الاحتكاك JGX-0958D-138A يبدد الطاقة عبر طيف ترددي واسع (عادةً من 10 هرتز إلى 2000+ هرتز) دون إدخال قمم الرنين الثانوية.
• لا يوجد توقيع مغناطيسي:هيكل الفولاذ المقاوم للصدأ 316L الأوستنيتي بالكامل غير مغناطيسي في الحالة الملدنة، مما يضمن عدم التداخل مع الأدوات الحساسة مغناطيسيًا مثل المجاهر الإلكترونية، والمعدات المساعدة للتصوير بالرنين المغناطيسي، وأجهزة استشعار المجال المغناطيسي الدقيقة.
• الحد الأدنى من إطلاق الغازات:يعمل التصميم المعدني بالكامل والخالي من مواد التشحيم على التخلص من انبعاثات المركبات العضوية المتطايرة (VOC)، مما يجعل المعزل مناسبًا لبيئات غرف الأبحاث وأنظمة التفريغ ومرفقات الأجهزة البصرية حيث يكون التحكم في التلوث أمرًا بالغ الأهمية.

الأمثل لتثبيت الطائرات بدون طيار Gimbal

تمثل منصات التصوير الجوي تحديات فريدة في عزل الاهتزازات: يجب أن يخفف العازل من اهتزازات المحرك والمروحة عالية التردد مع الحفاظ على صلابة كافية للحفاظ على سلطة التحكم في المحور المحوري. يعالج JGX-0958D-138A هذا من خلال:

• الصلابة التقدمية غير الخطية:في ظل التشغيل العادي للمحور المحوري (الانحرافات الصغيرة)، يوفر الحبل السلكي معدل زنبركي أولي ناعم يعمل على فصل الاهتزازات عالية التردد بشكل فعال. أثناء مناورات الطيران العدوانية أو تأثيرات الهبوط (الانحرافات الكبيرة)، تزداد الصلابة تدريجيًا للحد من انحراف المحور الثنائي ومنع الاتصال الهيكلي.
• عزل متعدد المحاور في وحدة واحدة:يوفر حامل JGX-0958D-138A الفردي عزلًا متزامنًا في اتجاهات الضغط والتوتر والقص/اللف. يعمل هذا على تبسيط تصميم دعامة التثبيت ذات المحورين مقارنةً بالأنظمة التي تتطلب عوازل منفصلة لكل محور.
• أداء مستقر لدرجة الحرارة:تمتد عمليات الطائرات بدون طيار في بيئات تتراوح من حرارة الصحراء إلى البرودة على ارتفاعات عالية. يحافظ العازل المعدني بالكامل على خصائص تخميد متطابقة من -70 درجة مئوية إلى +260 درجة مئوية، في حين أن التركيبات المرنة يمكن أن تتصلب بنسبة 300-500% في درجات حرارة منخفضة، مما يؤدي إلى تدهور شديد في جودة تثبيت الصورة.
• التكامل الخفيف:عند تكوينه بقضبان تثبيت من سبائك الألومنيوم 6061-T6، يتم تقليل وزن العازل دون التضحية بسعة الحمولة، مما يساعد مشغلي الطائرات بدون طيار على زيادة تخصيص الحمولة الصافية للكاميرات وأجهزة الاستشعار والبطاريات.

المواصفات الفنية

التطبيقات الموصى بها

• التصوير الجوي والطائرات بدون طيار:تثبيت كاميرات السينما، وحمولات التصوير الحراري، والماسحات الضوئية LiDAR، وأجهزة الاستشعار متعددة الأطياف على منصات الطائرات بدون طيار متعددة الدوارات والثابتة الأجنحة. يتحمل البناء المقاوم للتآكل عمليات المسح الساحلي وظروف النشر الاستوائية.
• الأنظمة البصرية والليزر:عزل مقاييس التداخل الليزرية، والمقاعد البصرية، وحوامل التلسكوب، ومعدات التحليل الطيفي من اهتزاز المبنى، والضوضاء الناجمة عن التدفئة والتهوية وتكييف الهواء (HVAC)، واضطرابات الأقدام في إعدادات المختبر والمرصد.
• معدات تصنيع أشباه الموصلات:حماية محطات فحص الرقاقات، وأنظمة محاذاة الطباعة الحجرية، وروبوتات الالتقاط والمكان من الاهتزازات البيئية التي يمكن أن تسبب أخطاء في تحديد المواقع على المستوى النانوي.
• أدوات التشخيص الطبي:توفير تركيب ثابت لمعدات التصوير الحساسة، بما في ذلك مكونات جسرية الماسح الضوئي المقطعي المحوسب، وأنظمة تحديد موضع محول الطاقة بالموجات فوق الصوتية، وأجهزة التحليل المعملية حيث يمكن أن يؤثر الاهتزاز على دقة القياس.
• الإلكترونيات البحرية والملاحة:قم بحماية وحدات الملاحة GPS/INS، ورفوف معالجة السونار، ومحطات الاتصالات عبر الأقمار الصناعية، وإلكترونيات الجسور على متن السفن التجارية من الاهتزازات الناتجة عن المحرك وتأثيرات الأمواج.
• محطات الرصد الساحلية والبحرية:حماية أجهزة الاستشعار الزلزالية، ومعدات رادار الطقس، وأجهزة المراقبة البيئية في الأجواء الساحلية المليئة بالأملاح حيث تتآكل التركيبات التقليدية في غضون أشهر.
• تجهيز الأغذية والأدوية:يلبي السطح المعدني بالكامل والمصقول كهربائيًا والخالي من الشقوق المتطلبات الصحية الصارمة. لا يمكن لأي جزيئات مطاطية أو ملدنات أو طبقات طلاء أن تلوث بيئات الإنتاج - وهي مثالية للمغذيات الاهتزازية وآلات التعبئة وعزل الأقراص المضغوطة.

عرض القيمة على المدى الطويل

في حين أن تكلفة الشراء الأولية لعزل الحبل السلكي المصقول كهربائيًا 316L قد تتجاوز تكلفة التركيب المطاطي التقليدي، فإن التكلفة الإجمالية لحساب الملكية تفضل بشدة الحل المعدني بالكامل عند الأخذ في الاعتبار:

• إزالة تكاليف الاستبدال:لا توجد فترات زمنية مجدولة لاستبدال التركيب - يعد JGX-0958D-138A مكونًا مناسبًا للنسيان.
• تقليل وقت التوقف عن العمل:تظل المعدات قيد التشغيل دون إيقاف تشغيلها لفحص التركيب واستبداله، وهو أمر بالغ الأهمية للصناعات ذات العمليات المستمرة والمنشآت غير المأهولة عن بعد.
• فوائد التأمين والامتثال:قد تساهم الإنشاءات المعدنية المقاومة للحريق بشكل إيجابي في تقييمات السلامة من الحرائق في المنشأة وحسابات أقساط التأمين، خاصة في أماكن الآلات المغلقة.
• جودة المنتج المتسقة:يُترجم التثبيت المستقر للمعدات إلى تفاوتات تصنيع متسقة، وعدد أقل من حالات الرفض، ونتائج قياس يمكن التنبؤ بها على مدار سنوات من الإنتاج.

التخصيص والدعم الهندسي

يمكن لفريق هندسة التطبيقات لدينا تصميم سلسلة JGX-0958 وفقًا لاحتياجاتك الخاصة. تتضمن التخصيصات الشائعة عدد الملفات المعدلة لنطاقات الأحمال المعدلة، وأنماط ثقب التثبيت غير القياسية، وتوقفات الحد المتكاملة، والمعالجات السطحية المتخصصة للبيئات الكيميائية القاسية. اتصل بنا لإبلاغنا بمتطلباتك لتقييم الجدوى وعرض أسعار النموذج الأولي السريع.

اطلب عرضًا فنيًا اليوم. قم بتضمين وزن المعدات الخاصة بك، ومساحة التركيب، وطيف تردد الاهتزاز، والظروف البيئية للحصول على توصية مخصصة في غضون 48 ساعة.
