JGX-1276D-233B عازل اهتزازات الحبل السلكي ذو الرنين المنخفض ذروة الضغط الضغط الضخم 233kg

JGX-1276D-233B عازل اهتزاز الحبل السلكي: ذروة رنين منخفضة ، حماية صدمة الانحناء الكبيرة

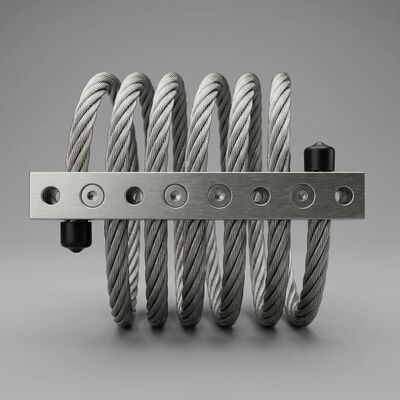

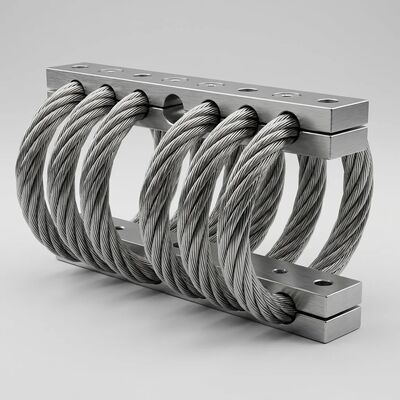

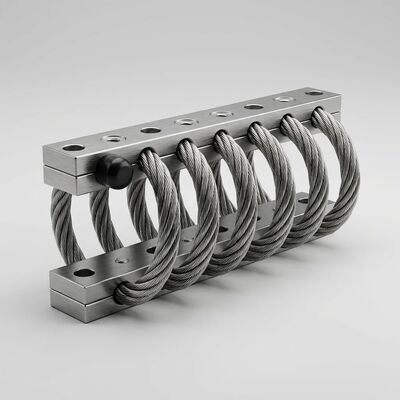

JGX-1276D-233B هو عازل اهتزاز حبل الأسلاك الثقيل الهندسة لتقديم اثنين من سمات الأداء الحاسمة التي تكافح الصومعات التقليدية لتحقيق في وقت واحد:تضخيم ذروة الرنين المنخفضة بشكل استثنائي وقدرة انحناء سخية تحت الحمل الصدماتيمع 12.7 ملم قطر سلك الفولاذ المقاوم للصدأ تشكلت في 6 لفائف الدقة وسميت ل 233 كجم الحمل الساكن القصوى،هذا العزل يوفر أفضل حماية في فئتها للمعدات التي تعمل في الصدمات العالية، بيئات عالية الاهتزاز.

فهم الذروة الرنينية: لماذا تهم

كل عازل اهتزاز لديه تردد طبيعي يردد به عند هذا التردد عازل مصمم بشكل سيء يمكن أن يضخم اهتزاز المدخل بمعدل 51، 8:1، أو حتى أعلى ‬تحويل مصدر اهتزاز معتدل إلى قوة مدمرة تضر بالمعدات الحساسة.بناء حبل الأسلاك المتشابكة JGX-1276D-233B يعالج هذه المشكلة بشكل أساسي من خلال صلابة غير خطية وخصائص خفض الاحتكاك:

• تضخيم الرنين تحت الثالثة1:على عكس الأنظمة الخطيّة التي تظهر ذروات الرنين الحادةيجمع منحنى الصلابة التدريجي لـ JGX-1276D-233B واحتكاك كولوم بين الخيوط لتسطيح منحنى قابلية الانتقالعند التردد الطبيعي للمعزول، يتم الحفاظ على تضخيم أقل من 3:1، مقارنة بـ 5-10: 1 للأسقف الإيلاستومرية النموذجية ذات القيمة المماثلة للحمل.
• إزالة الطاقة من النطاق العريض:بينما يتحرك السلك، تتفرك الخيوط الفردية مع بعضها البعض في آلاف نقاط الاتصال الدقيقة.هذه آلية الاحتكاك الموزعة تحول الطاقة الحركية للهزات إلى حرارة ضئيلة عبر نطاق ترددي واسع (10 هرتز إلى 2000 + هرتز)، والقضاء على فعالية النطاق الضيق التي تعاني من حلول الكتلة المضغوطة والضامة.
• لا تضخيم في الترددات العالية:فوق تردد العزلة، ينخفض منحنى التنقل بشكل حاد ويستمر في الانخفاض.ولا توجد أنماط ارتعاش عالية التردد التي تحدث عادة في عازلات الربيع الملفوفة عند تحفيزها في الهرمونيات من ترددها الطبيعي.

القدرة الكبيرة على الانحناء: النجاة من غير المتوقع

تحدد حماية المعدات في نهاية المطاف من خلال كيفية أداء عازل في ظل ظروف شديدة ، وليس التشغيل الاسمي.قدرة JGX-1276D-233B الكبيرة على الانحناء تضمن البقاء على قيد الحياة خلال أسوأ حالات الصدمة:

• حتى 40٪ الانحناء دون ضرر:يمكن أن تضغط أو تمتد دوامة الحبل السلكي بنسبة تصل إلى 40٪ من الارتفاع الاسمي للعزل دون تشوه دائمهذه المسافة السريعة تستوعب طاقة الاصطدام تدريجيا بدلا من نقلها فجأة إلى هيكل المعدات.
• منحنى الانحناء التدريجي للحمل:مع زيادة الانحراف، تتشديد خيوط الحبل السلكي تدريجياً وتتفاعل، مما يخلق استجابة تصلب تحد بشكل طبيعي من الحركة القصوى. This inherent snubbing behavior prevents hard bottoming-out that would otherwise transmit a secondary shock pulse to the payload—a critical safety feature for fragile electronics and precision instruments.
• امتصاص الصدمات متعدد الاتجاهات:على عكس المكبات أحادية المحور التي تحمي في اتجاه واحد فقط ، يوفر الهندسة المدارية لـ JGX-1276D-233B قدرة انحناء كبيرة في وقت واحد في الضغط والتوتر والقطع.عقدة واحدة تتعامل مع الصدمات من أي اتجاه، تبسيط تصميم النظام وتقليل العدد الإجمالي للمعزولات المطلوبة.
• أداء متكرر بعد الإفراط في الحمل:عازلات الحبال السلكية تستعيد هندستها الأصلية وخصائص التخفيف بعد حوادث الصدمة التي تضغط بشكل دائم أو تمزق أو تقطع الصوامع الإيلاستومرية.هذه القدرة على التكرار ضرورية للتطبيقات الخاضعة لتحميلات الصدمات المتكررة من تأثيرات مقبلات السكك الحديدية إلى تراجع الصحافة الطباعة إلى ضربات الموجة على معدات السفينة.

المواصفات التقنية

القضبان: المواد ومعالجة السطح

JGX-1276D-233B متوفر مع اثنين من مواد القيادة قضبان لتتناسب مع متطلبات التطبيقات المختلفة.واختيار التكوين الصحيح يضمن أداءً مثاليًا على المدى الطويل.

خيارات المواد:

• قضبان من الفولاذ المقاوم للصدأ:أقصى قدر من مقاومة التآكل وقوة الهيكل. يوصى بها للتركيبات في الهواء الطلق، والبيئات البحرية، والبيئات الصناعية الثقيلة حيث يمكن أن تتعرض قضبان التثبيت للظروف الجوية.رذاذ الملح، أو بخار الكيماويات. القضبان المقاومة للصدأ توفر أيضا أعلى بقوة الاحتفاظ التشنج على مدى عقود من الخدمة.
• قضبان من سبيكة الألومنيوم (6061-T6):بديل خفيف الوزن مع نسبة قوة/وزن ممتازة. يفضل للتطبيقات الحساسة للوزن حيث كل كيلوغرام مهم مثل منصات الهواء والمعدات المتنقلة،وأنظمة قابلة للنقل.

اختيار المعالجة السطحية لقطاعات الألومنيوم:

• التشطيب الأبيض:المعالجة السطحية القياسية التي تعزز صلابة الألومنيوم الطبيعية مع الحفاظ على مظهره المعدني.مناسبة للبيئات الصناعية العامة مع ظروف رطوبة ودرجة حرارة طبيعيةيوفر حماية فعالة ضد الأكسدة السطحية والكشط طفيف.
• التشطيب الصلب:معالجة متخصصة تخلق طبقة أكسيد أكثر سمكاً وقسوة على سطح الألومنيوم.مما يجعلها الخيار المفضل للمنشآت المعرضة للغبار اللاصق، التعامل المتكرر، أو الاتصال الميكانيكي أثناء أنشطة صيانة المعدات.

الخصائص الرئيسية لمعازل حبل الأسلاك WNRLN

• لا يوجد زحف أو شيخوخة على مدى عمر الخدمة
• التخفيف الداخلي العالي دون اعتماد على السائل أو الغاز
• نطاق درجة حرارة تشغيل واسع للغاية (- 70 °C إلى + 260 °C)
• مجموعة واسعة من تكوينات التركيب وخيارات التركيب
• النماذج الأولية السريعة والاقتصادية لمواصفات مخصصة
• بناء صلب بشكل استثنائي مع عدة عقود من العمر
• عزل صدمة واهتزاز ممتاز في وحدة واحدة
• غير متأثر بالمواد الكيميائية، ومياه البحر، والأوزون، والأشعة فوق البنفسجية، والمذيبات الصناعية

التطبيقات التي تتطلب انخفاض الرنين والانحناء العالي

• العزل الزلزالي للبنية التحتية الحيوية:حماية أجهزة الخدمات، وخزانات الاتصالات، وأنظمة الطاقة في حالات الطوارئ في المناطق المعرضة لزلزال.القدرة الكبيرة على الانحراف تستوعب الانتقال الزلزالي في حين أن تضخيم الرنين المنخفض يمنع تلف المعدات أثناء الحركة الأرضية منخفضة التردد.
• مجموعة مولدات ومضخات متنقلة:عزل مولدات الديزل المثبتة على المقطورة ووحدات الطاقة الهيدروليكية وأنظمة المضخات المتنقلة من الصدمات والاهتزازات الناجمة عن الطريق أثناء النقل.مع توفير تركيب مستقر أثناء التشغيل الثابت.
• إشارات السكك الحديدية ومعدات جانب المسار:حماية مراسلات الإشارة الحساسة، ومعدادات المحور، وعقد الاتصال من الآثار المشتركة لاهتزازات عبور القطار، والصدمة المشتركة للسكك الحديدية، وتحميل سيارة الصيانة.
• الآلات الصناعية الثقيلة:عزل المطبخات الكبيرة للطابع ، ومطرقات التشكيل ، ومحطمات الصخور حيث تولد كل دورة تشغيل نبضة صدمة عالية الطاقة.إن تضخيم الرنين المنخفض يمنع العزل نفسه من أن يصبح مضخم اهتزاز عند سرعات تشغيل محددة.
• أنظمة التكييف والتبريد على الهياكل المرتفعة:عندما يتم تثبيت أجهزة التبريد ووحدات معالجة الهواء على أسطح المنازل أو أرضيات الطوابق ، يمكن أن تسبب الاهتزازات الناجمة عن الهيكل صدى المبنى.يمنع التخفيف واسع الطيف من JGX-1276D-233B هذا في حين استيعاب الرياح التي تسببها التأرجح وتوسع الحرارية الحركة.
• أجهزة السفن البحرية ومعدات منصات البحر:حماية أجهزة الملاحة الإلكترونية، وأنظمة الرادار، والمعدات الميكانيكية من الصدمة المشتركة من ضربة الموجة، تجويف المروحة،واهتزازات المحرك ‬الظروف التي لا يمكن فيها التفاوض على الارتداد الكبير في وقت واحد والرنين المنخفض لمصداقية التشغيل.

مقارنة الأداء: الحبل السلكي مقابل العزل التقليدي

ضمان الجودة والاختبار

يخضع كل JGX-1276D-233B للتحقق من الأبعاد بنسبة 100٪ واختبار مجموعة العينات الديناميكية على طاولة هز الكهروديناميكية. يتم التحقق من صحة منحنيات الإنتقال مقابل مواصفات التصميم ،يتم قياس خصائص الحمل والانحراف عند مستويات ضغط متعددة للتأكد من الامتثال للقدرة القياسيةيتم إجراء جميع التصنيع بموجب إدارة الجودة المعتمدة من ISO 9001: 2015 مع إمكانية تتبع مجموعة المواد الكاملة من بكرة حبل الأسلاك الخام إلى العازل المنتهي.

معلومات الشركة

WNRLN هي شركة مصنعة محترفة من عزل الاهتزازات والرفعات، وتوفير حلول امتصاص الطاقة عالية الجودة والعزل الاهتزاز للصناعية، التجارية،وتطبيقات المعدات الثقيلةمجموعة منتجاتنا تغطي عازلات الحبال السلكية، ومصاعد الاهتزازات، ومكابح الاحتكاك، ومكابح الصدمات، والمكونات ذات الصلة.

مع عقود من الخبرة الهندسية، نحن نخدم العملاء عبر الأسواق المحلية والدولية للتطبيقات في المحركات والمروحة والمضغوطات والمضخات والمصاعد والمعدات الكيميائيةأنظمة السكك الحديدية، المعدات الميكانيكية، البناء على نطاق واسع، توليد الطاقة، والسفن البحرية.فريقنا الهندسي الداخلي يوفر خدمات النماذج الأولية السريعة والتصميم المخصص لتلبية متطلبات المشروع المحددة.

اتصل بنا اليوم لمعرفة كيف حلول عزل الاهتزاز لدينا يمكن أن تعزز موثوقية وعمر الخدمة من المعدات الخاصة بك.اتصل بأحد ممثلينا المعتمدين للحصول على الدعم الفني المحلي والوصول السريع.

اتصل بفريق هندسة التطبيقات لمناقشة متطلبات عزل الصدمة والاهتزاز الخاصة بك.وبيئة الصدمة / الاهتزاز لتوصية مخصصة وتحليل قابلية الانتقال.
